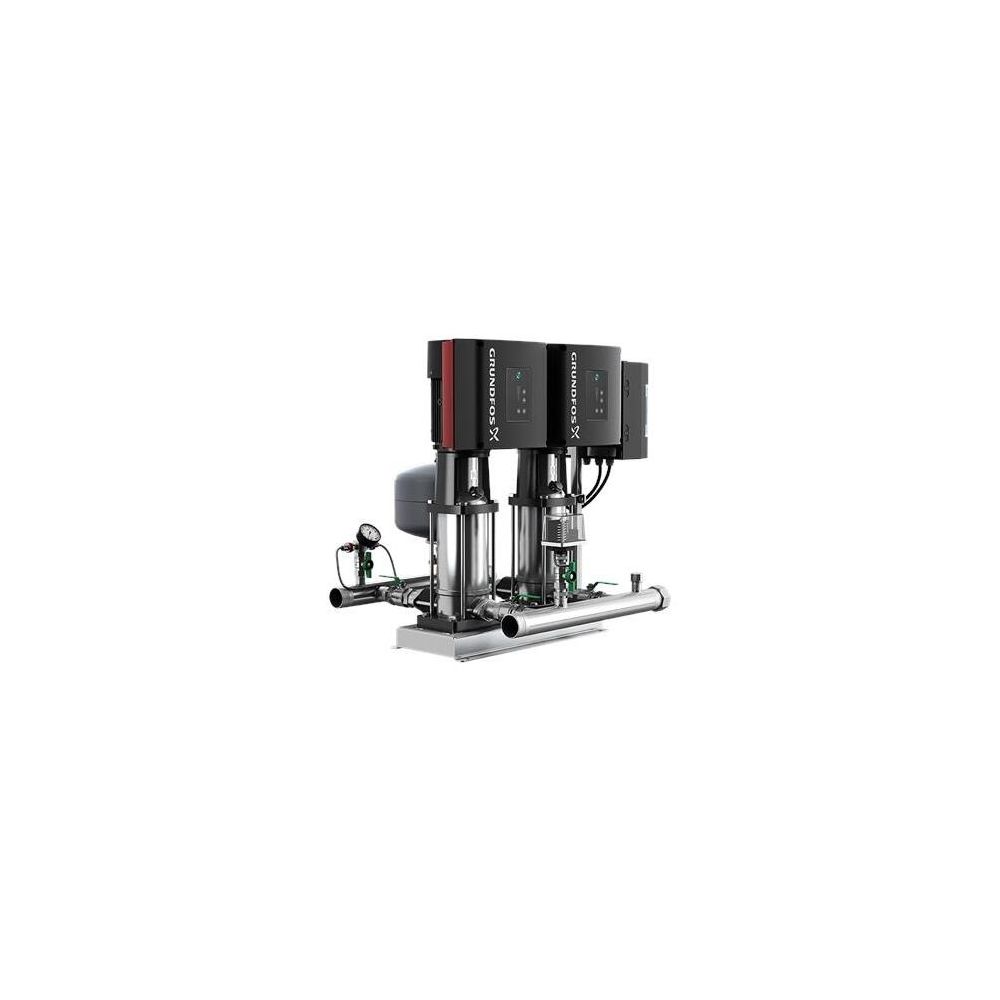

Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CRIE 1-9, 755x832mm 0,75kW 16 bar max. Förderh. 81m max. Volumenstrom 6m3/h

Die Grundfos Druckerhöhungsanlage Hydro Multi-E 2 CRIE 1-9 ist eine leistungsstarke Lösung zur Druckerhöhung und zum Transport von sauberem Wasser. Mit einer Motorleistung von 0,75 kW je Pumpe, einem maximalen Betriebsdruck von 16 bar und einem Volumenstrom von bis zu 6 m³/h eignet sich diese Anlage für den Einsatz in Wasserwerken, Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern und Schulen. Die Anlage besteht aus zwei parallel geschalteten CRIE-Pumpen, die auf einem robusten Edelstahlgrundrahmen montiert sind.

Wie ist die Hydro Multi-E 2 CRIE 1-9 aufgebaut?

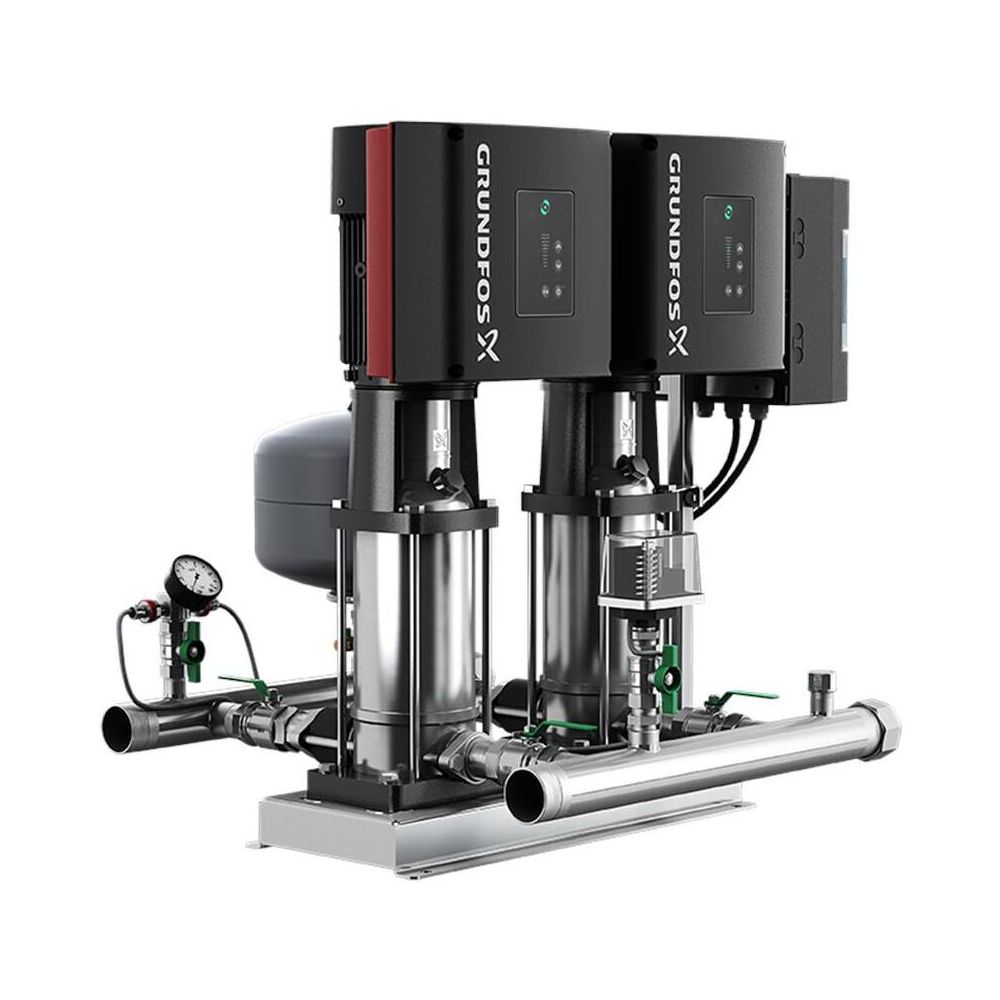

Die Druckerhöhungsanlage verfügt über zwei CRIE-Pumpen, die zusammen mit allen erforderlichen Armaturen auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert sind. Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl mit einem auf einem Kugelhahn montierten Druckschalter und einem Absperrventil. Jede Pumpe ist auf der Druckseite mit einem Rückschlagventil und einem Absperrventil ausgestattet. Das druckseitige Sammelrohr ist mit zwei auf Kugelhähnen montierten Drucksensoren, einem Manometer und einem Membrandruckbehälter versehen.

Wie wird der Druck geregelt und gesteuert?

Die Hydro Multi-E hält den Druck unabhängig von Verbrauchsschwankungen konstant. Ein integrierter PI-Regler steuert die Zu- und Abschaltung der Pumpen sowie die Pumpendrehzahl in Abhängigkeit vom Förderstrombedarf. Die Drehzahlregelung erfolgt stufenlos über einen eingebauten Motorregler. Die Anlage kann direkt über das Bedienfeld der einzelnen Pumpen oder über die als Zubehör erhältliche Kommunikationslösung Grundfos GO bedient werden.

Welche technischen Merkmale und Funktionen bietet die Anlage?

Die Druckerhöhungsanlage ist mit zwei Digitalausgängen, zwei Digitaleingängen (einer davon als Trockenlaufschutz) und zwei Analogeingängen ausgestattet. Sie unterstützt Multi-Master-Funktionalität, zwei Grenzwertfunktionen, eine Sollwertverschiebungsfunktion sowie eine Rohrbefüllfunktion. Die hocheffizienten Permanentmagnetmotoren sorgen für einen energiesparenden Betrieb. Die Anlage unterstützt verschiedene Übertragungsprotokolle wie LON, Profibus, Modbus, SMS/GSM/GPRS, GRM, BACnet, BACnet IP, Modbus TCP und PROFINET.

Wie ist die Anlage für den Trinkwassereinsatz vorbereitet?

Die Druckerhöhungsanlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und nach der Prüfung verschlossen. Da die Anlage nach dem Test nicht vollständig entleert und getrocknet werden kann, ist vor dem Einsatz im Trinkwassersektor eine gründliche Spülung gemäß DIN EN 806-4 erforderlich, um das Risiko von Bakterienwachstum zu reduzieren. Auf Anfrage sind thermische Desinfektionen im Werk möglich, bei denen die Anlagen und Pumpen mit über 76 °C warmem Trinkwasser behandelt werden. Eine Prüfung der Anlage auf Einhaltung der Grenzwerte der Trinkwasserverordnung durch ein externes akkreditiertes Labor ist ebenfalls auf Anfrage erhältlich.

Technische Daten

• Motorleistung (P2): 0,75 kW
• Maximaler Volumenstrom: 6 m³/h
• Maximale Förderhöhe: 81 m
• Maximaler Betriebsdruck: 16 bar
• Anzahl der Pumpen: 2

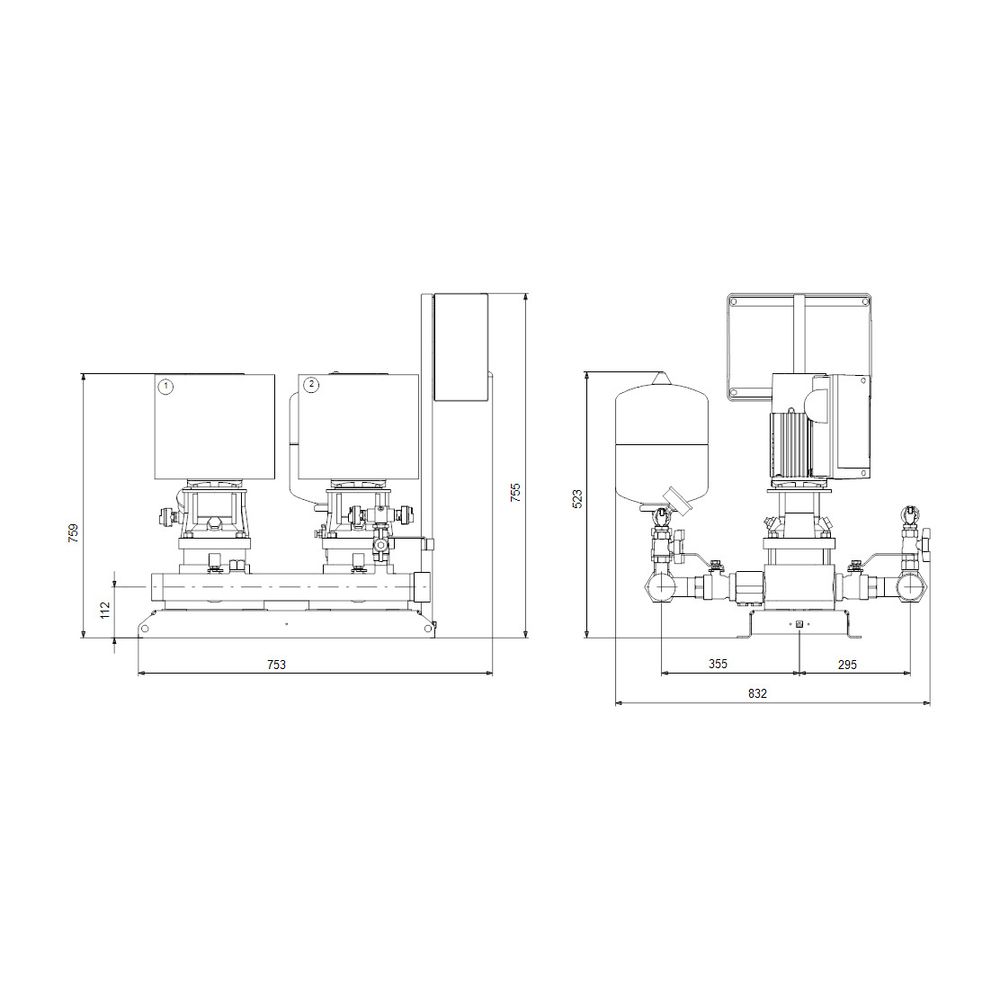

• Bauhöhe: 755 mm
• Baulänge: 832 mm
• Anschlussdurchmesser Einlass/Auslass: 2 Zoll
• Werkstoff Pumpengehäuse: Edelstahl 1.4408
• Schutzart: IP54

Die Grundfos Hydro Multi-E 2 CRIE 1-9 Druckerhöhungsanlage bietet eine zuverlässige und effiziente Lösung zur konstanten Druckversorgung von sauberem Wasser in anspruchsvollen Anwendungen. Mit einer Motorleistung von 0,75 kW, einem maximalen Volumenstrom von 6 m³/h und einem Betriebsdruck von bis zu 16 bar erfüllt sie die Anforderungen in Gewerbe- und Industriebereichen sowie in öffentlichen Gebäuden.
