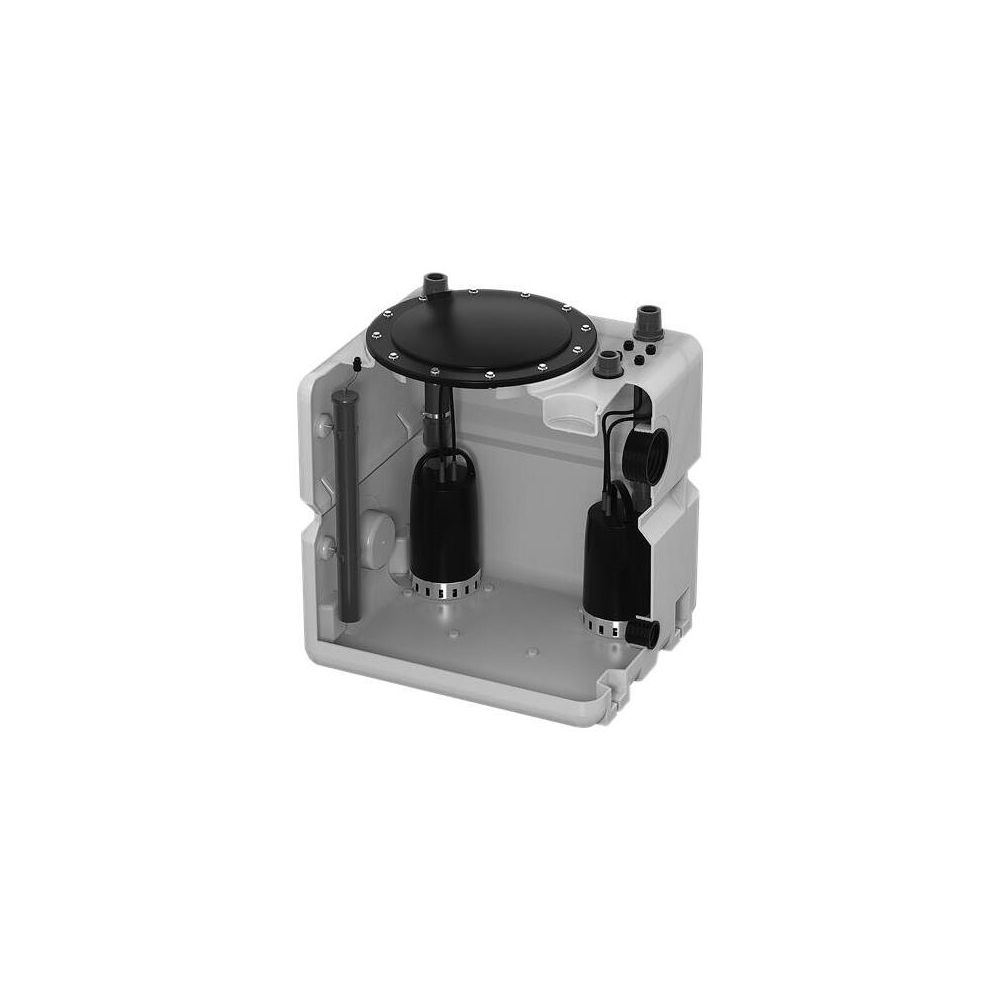

Grundfos Abwassersammelbehälter Hebeanlage DUOLIFT.270.40.CC, 800x700x600mm Volumen 270Liter max. 10mm, inkl. Innenleben

Der Grundfos Abwassersammelbehälter DUOLIFT.270.40.CC ist ein robuster Schmutzwasser-Sammelbehälter mit einem Nennvolumen von 270 Litern, der speziell für den Anschluss von zwei Schmutzwasserpumpen der Typenreihe UNILIFT CC oder KP konzipiert wurde. Als zentrales Element eines Baukastensystems ermöglicht er eine flexible Entwässerungslösung für Schmutzwasser, wobei das effektive Nutzvolumen je nach Anschlussniveau zwischen 31 und 152 Litern variiert. Der Behälter ist gemäß EN 12050-2 geprüft und eignet sich für den Einsatz in professionellen Entwässerungssystemen.

Wie ist der Grundfos DUOLIFT.270.40.CC aufgebaut?

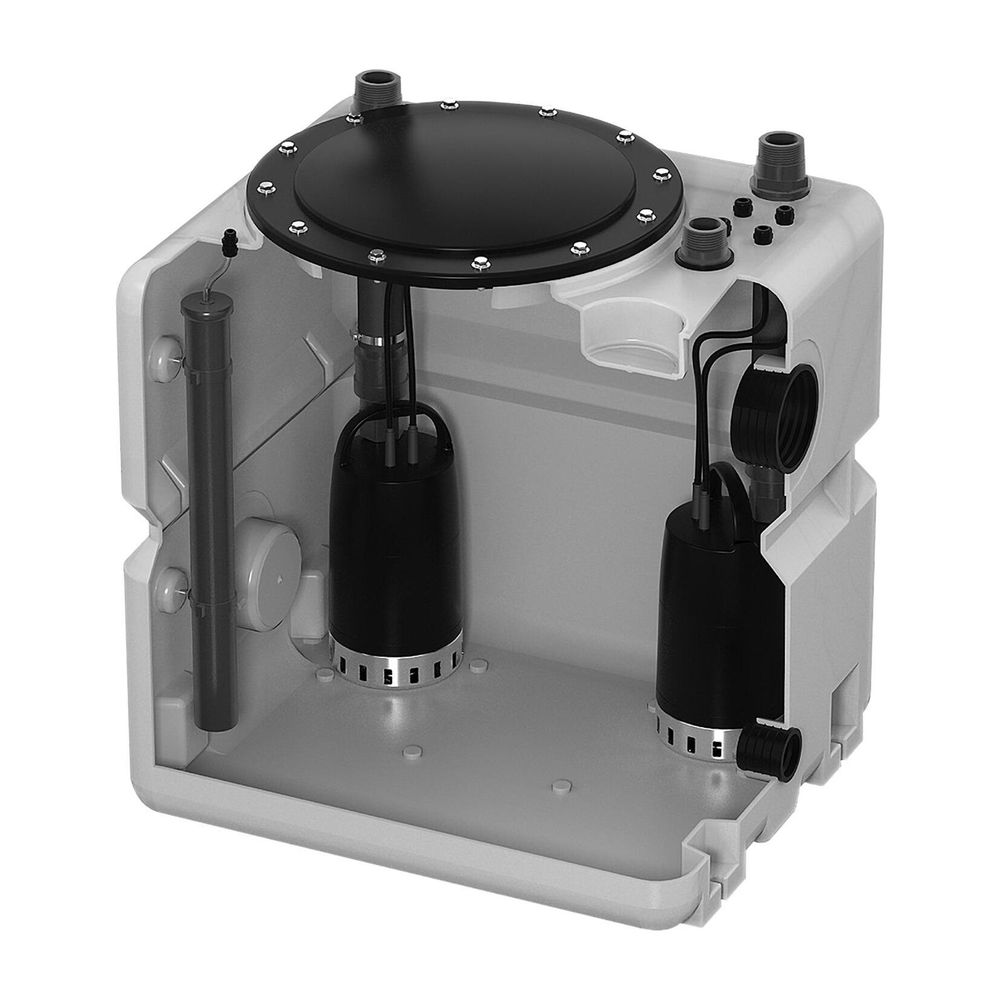

Der Sammelbehälter besteht aus Polyethylen (PE) und verfügt über einen verschraubten Deckel mit einem Durchmesser von 380 mm, der den Einbau, die Montage und Wartung der Pumpen erleichtert. Die Verschraubungen sind aus verzinktem Stahl gefertigt, während die Muffendichtungen aus Styrol-Butadien (SBR) bestehen. Rohrleitungskomponenten aus Polyvinylchlorid (PVC) und Polypropylen (PP) sind enthalten, um die Anbindung der Pumpen innerhalb des Behälters zu ermöglichen.

Welche Anschlüsse und Zuläufe sind vorhanden?

Der Behälter verfügt über drei Einlassöffnungen in Form platzsparender Muffen: zwei horizontale DN100-Zuläufe in Höhen von 180 mm und 520 mm sowie einen vertikalen DN100-Zulauf in 700 mm Höhe, inklusive Muffendichtung. Zusätzlich gibt es eine DN40-Verbindungsmuffe für den Anschluss weiterer Komponenten sowie eine DN75/50-Öffnung für die Be- und Entlüftungsleitung. Der Auslassanschluss ist mit einem Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) in DN40 ausgeführt.

Wie erfolgt die Konfiguration der Anlage?

Da es sich um ein Baukastensystem handelt, ist der Behälter für die Aufnahme von zwei Pumpen ausgelegt, die vor Ort montiert werden müssen. Für den Betrieb ist eine externe Niveausteuerung erforderlich, wobei die Steuerung LC221.2 (Premium) empfohlen wird, um Funktionen wie Reserve-, Wechsel- und Spitzenlastbetrieb zu nutzen. Die Entwässerungskapazität der Gesamtanlage kann je nach gewählter Steuerung und Pumpenkonfiguration zwischen 1,8 und 9 m3/h angepasst werden. Bitte beachten Sie, dass die Pumpen, Rückschlagklappen und die Niveausteuerung nicht im Lieferumfang enthalten sind.

Technische Daten

• Nennvolumen: 270 Liter
• Effektives Nutzvolumen: 31 bis 152 Liter
• Maximale Partikelgröße: 10 mm
• Anzahl der Einlassöffnungen: 3
• Anschluss Auslassseite: DN 40
• Schutzart: IP68
• Isolationsklasse: F
• Umgebungstemperatur: 0 bis 40 °C
• Material Behälter: Polyethylen (PE)
• Maße (L x B x H): 700 x 600 x 750 mm

Der Grundfos DUOLIFT.270.40.CC bietet eine solide Basis für anspruchsvolle Schmutzwasser-Hebeanlagen. Mit seinem großzügigen Nennvolumen von 270 Litern und der flexiblen Anschlussmöglichkeit für zwei Pumpen ermöglicht er eine zuverlässige Entwässerung mit einer Kapazität von bis zu 9 m3/h. Durch die robuste Konstruktion aus Polyethylen und die Einhaltung der Norm EN 12050-2 stellt er eine langlebige Lösung für die professionelle Abwassertechnik dar, die individuell an die jeweiligen Anforderungen vor Ort angepasst werden kann.

Lieferumfang

• 1x Grundfos Abwassersammelbehälter DUOLIFT.270.40.CC
• 1x Muffendichtung DN 100
• 1x DN40 Dichtung
