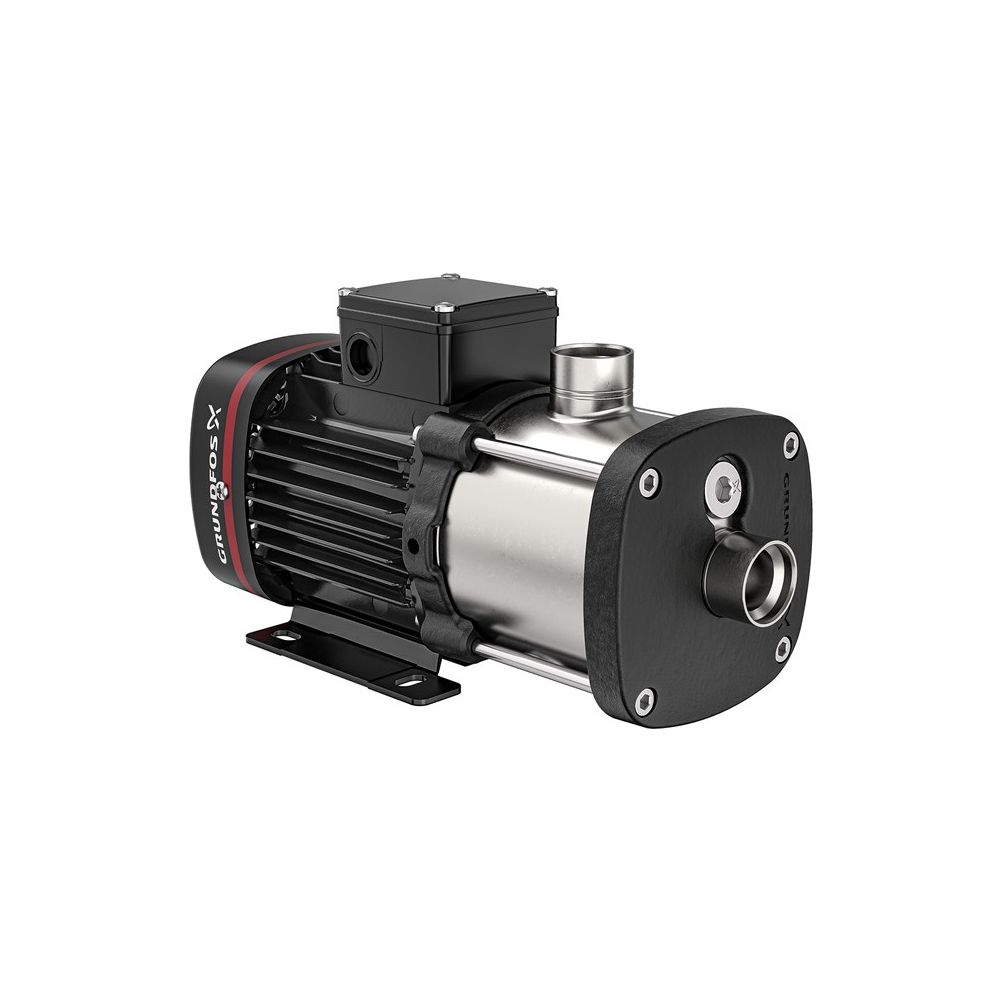

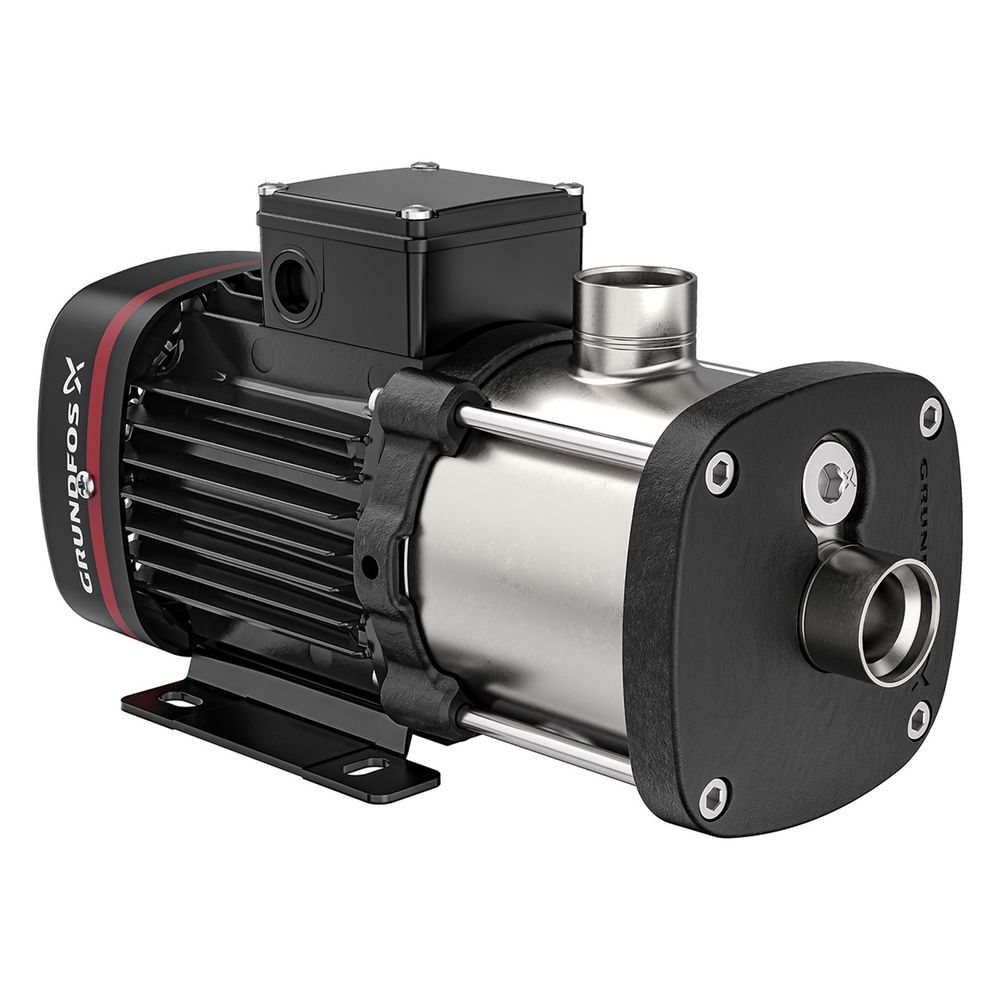

Grundfos Horizontale Kreiselpumpe CM 5-2 A-R-G-E-AQQE F-A-A-N, 3x400V 0,46kW 2770/min, Einbaulänge 306mm

Die Grundfos horizontale Kreiselpumpe CM 5-2 A-R-G-E-AQQE F-A-A-N ist eine kompakte, mehrstufige und normalsaugende Pumpe für den professionellen Einsatz. Mit einer Motorausgangsleistung von 0,46 kW und einer robusten Konstruktion aus hochwertigem Edelstahl 316 (1.4401) eignet sie sich für den Transport von Wasser in einem Temperaturbereich von -20 °C bis 120 °C. Die Pumpe verfügt über axiale Saug- und Druckstutzen und ist mit einem lüftergekühlten 3-phasigen Asynchronmotor ausgestattet.

Welche Konstruktionsmerkmale zeichnen die Pumpe aus?

Die CM 5-2 Kreiselpumpe ist auf Langlebigkeit und Effizienz ausgelegt. Alle medienberührten Bauteile bestehen aus korrosionsbeständigem Edelstahl, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Die Pumpe ist als horizontale, mehrstufige Einheit konzipiert und nutzt eine speziell ausgeführte, nicht entlastete O-Ring-Gleitringdichtung. Der Betrieb erfolgt über einen fußgelagerten Asynchronmotor, der durch eine integrierte Lüfterkühlung vor Überhitzung geschützt wird. Mit einem Mindesteffizienzindex (MEI) von 0,7 erfüllt das Modell hohe Anforderungen an die Energieeffizienz.

Wie erfolgt die Installation und Anbindung?

Die Installation der Pumpe ist dank der kompakten Bauweise und der standardisierten Anschlüsse unkompliziert. Der Rohrleitungsanschluss erfolgt über zylindrische Whitworth-Rohrinnengewinde nach ISO 7/1. Dabei weist der Saugstutzen eine Nennweite von 1 1/4 Zoll und der Druckstutzen eine Nennweite von 1 Zoll auf. Die Pumpe ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und entspricht der Schutzart IP55, was einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen sicherstellt. Die Ausrichtung des Klemmkastens befindet sich in der 12-Uhr-Position.

Technische Daten

• Motorausgangsleistung (P2): 0,46 kW
• Max. Förderhöhe: 18,6 m
• Nennförderstrom: 4,7 m3/h
• Max. Arbeitsdruck: 16 bar

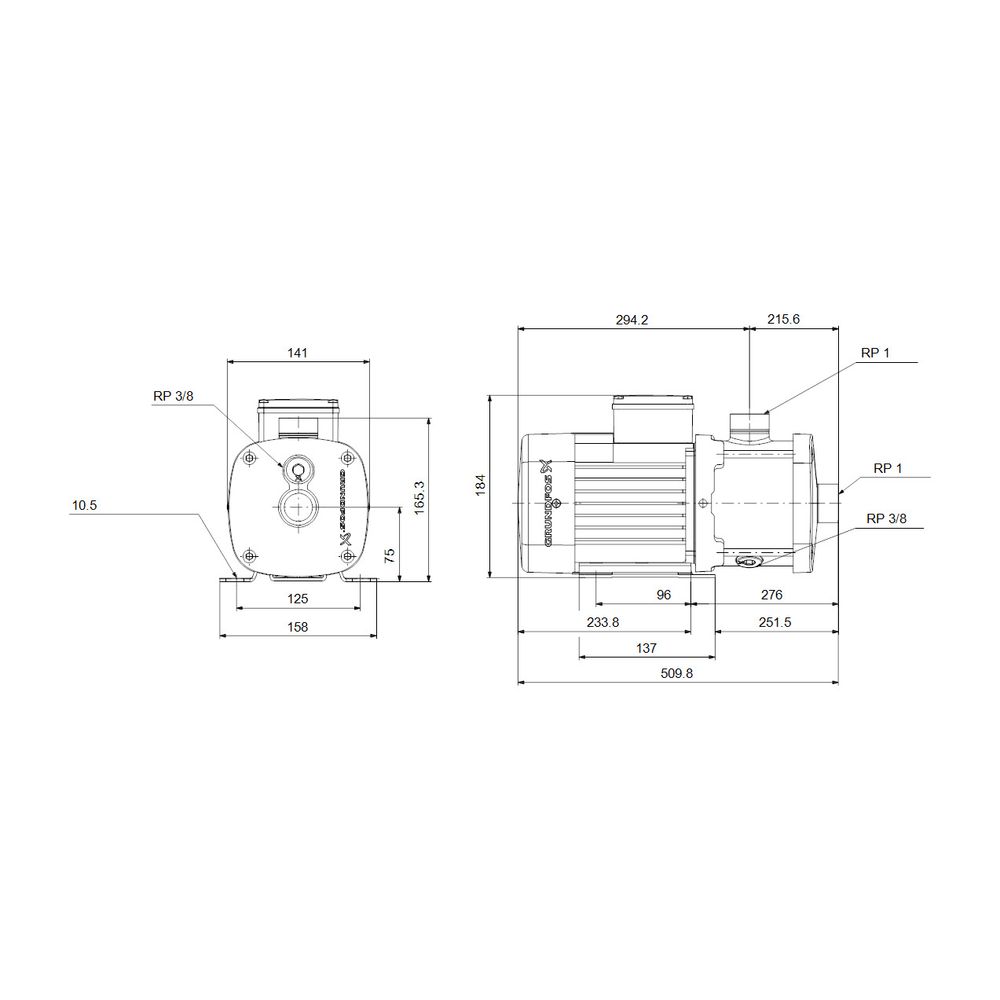

• Einbaulänge: 306 mm
• Anschluss Einlassseite: 1 1/4 Zoll (Rp)
• Anschluss Auslassseite: 1 Zoll (Rp)
• Schutzart: IP55
• Drehzahl: 2770 1/min
• Werkstoff: Edelstahl 316 (1.4401)

Die Grundfos CM 5-2 Kreiselpumpe überzeugt durch ihre hochwertige Edelstahlverarbeitung und ihre kompakte, leistungsstarke Bauweise. Mit einer Motorleistung von 0,46 kW und einer maximalen Förderhöhe von 18,6 m bietet sie eine effiziente Lösung für anspruchsvolle Förderaufgaben. Die robuste Konstruktion, kombiniert mit der hohen Medienbeständigkeit und der Schutzart IP55, macht diese Pumpe zu einer zuverlässigen Komponente für professionelle Anlagenkonfigurationen.
