Beschreibung

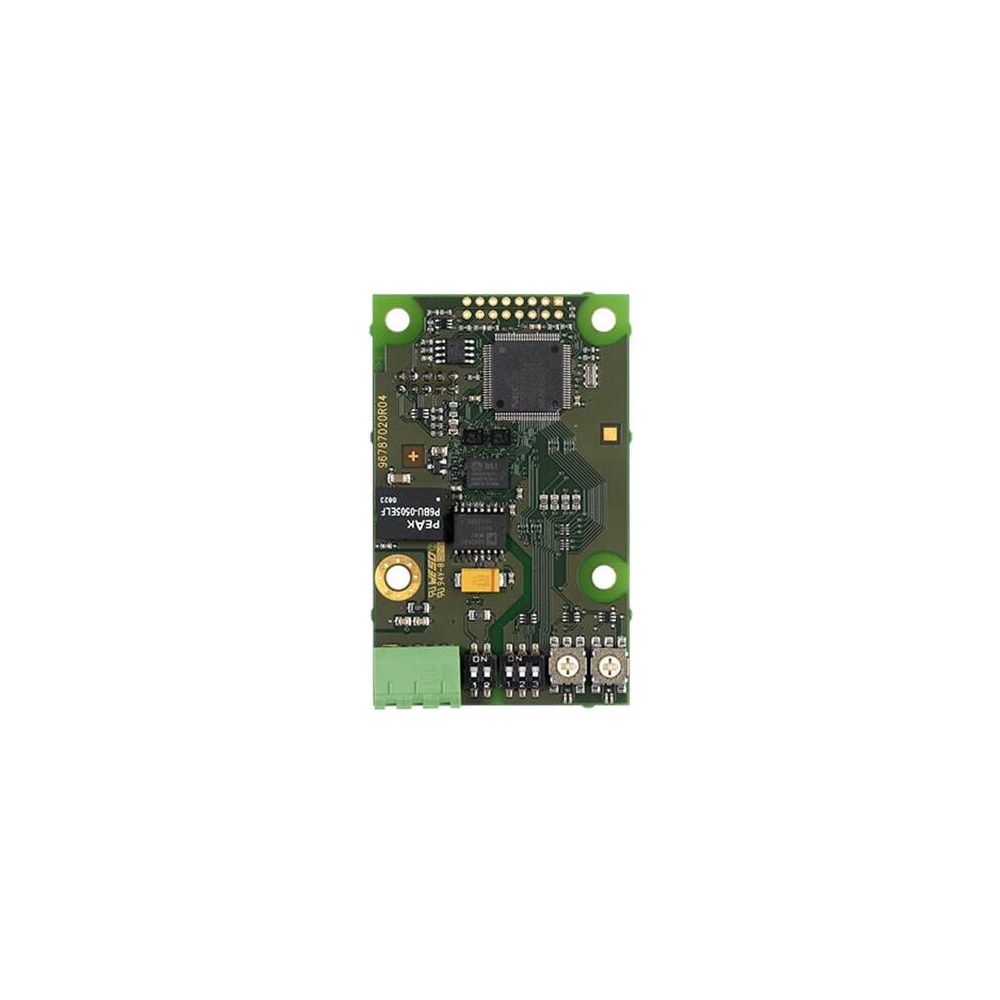

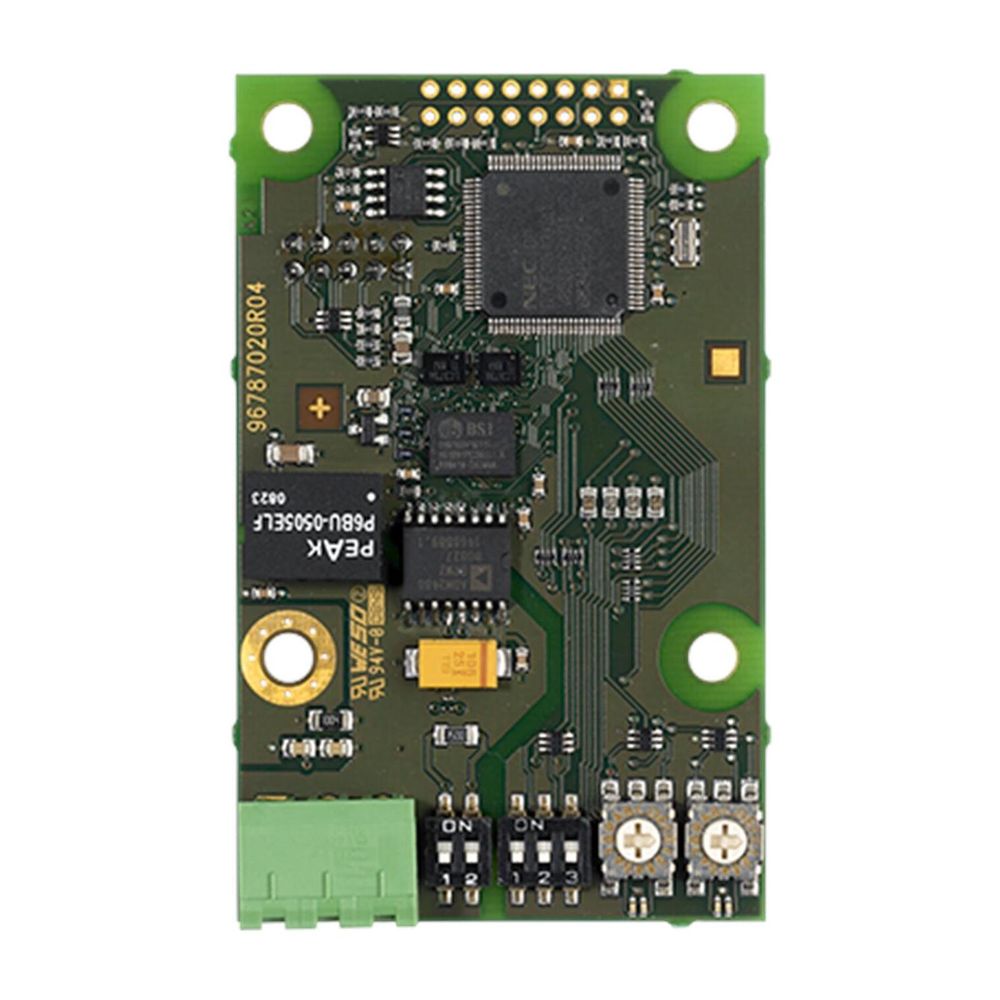

Grundfos Steuer- und Regelsystem CIM300 BACnet, Kommunikationsschnittstelle für BACnet MS/TP
Das Grundfos Steuer- und Regelsystem CIM 300 BACnet dient als Kommunikationsschnittstelle für die Datenübertragung zwischen Grundfos Pumpensystemen und einem BACnet MS/TP Netzwerk. Durch die Erweiterungsplatine wird der Datenaustausch mit einer Gebäudeleittechnik oder einer übergeordneten Steuerung ermöglicht. Das Modul basiert auf BACnet-Standardobjekttypen, die einen direkten Datenzugriff über das Netzwerk erlauben, und ist speziell für die Kommunikation zwischen Pumpensystemen und Workstations optimiert.
Welche Einsatzmöglichkeiten bietet das CIM 300?
Das Modul ist für eine Vielzahl von Grundfos Produkten konzipiert. Es kann in Umwälzpumpen der Serie MAGNA3 (Einzel- und Doppelpumpen), Trockenläufer-Einzelpumpen (TPE2, TPE3) sowie Trockenläufer-Doppelpumpen (TPED) eingesetzt werden. Zudem ist es kompatibel mit E-Pumpen (CRE, CRNE, CRIE, MTRE, CME), Blockpumpen (NBE), Normpumpen (NKE), Druckerhöhungsanlagen Hydro Multi-E (bis 11 kW mit MGE-Motor Modell H/I/J), der Steuerung Control MPC (CU 352) sowie Niveausteuerungen der Serie LC 2x1. Bei Doppelpumpen wie der MAGNA3 D bis Modell C sind zwei Platinen erforderlich, während für TPED-Doppelpumpen zusätzlich ein CIU 900 pro Pumpenkopf benötigt wird.
Wie erfolgt die Datenübertragung?
Die Kommunikationsschnittstelle ermöglicht eine effiziente Einbindung in die Gebäudeautomation. Die Übertragung erfolgt über das BACnet MS/TP Protokoll, wobei verschiedene Übertragungsgeschwindigkeiten unterstützt werden. Das Funktionsprofil ist auf den Datenaustausch zwischen Pumpensystemen und der Gebäudeleittechnik ausgelegt, um eine zuverlässige Überwachung und Steuerung zu ermöglichen.
Technische Daten
- Anschlussspannung: 24 - 240 V
- Übertragungsgeschwindigkeit: 9,6 / 19,2 / 38,4 / 78,8 kBit/s
- Kompatible Pumpen: MAGNA3, MAGNA3 D, TPE2, TPE3, TPED, CRE, CRNE, CRIE, MTRE, CME, NBE, NKE
- Kompatible Steuerungen: Control MPC (CU 352), LC 2x1
- Maximale Motorleistung Hydro Multi-E: 11 kW
Das Grundfos CIM 300 BACnet Modul ermöglicht eine flexible und professionelle Integration von Pumpensystemen in moderne Gebäudeleittechniken. Mit einer Anschlussspannung von 24 bis 240 V und der Unterstützung variabler Übertragungsgeschwindigkeiten von bis zu 78,8 kBit/s bietet es eine hohe Kompatibilität für diverse Anlagentypen. Durch die Nutzung standardisierter BACnet-Protokolle wird eine effiziente und direkte Kommunikation zwischen der Pumpentechnik und übergeordneten Steuerungssystemen sichergestellt.
Technische Daten
| Hersteller-Warengruppe | Steuer- und Regelsysteme |
| Hersteller-Produktgruppe | Steuer- und Regelsysteme CIM/CIU |
| Hersteller-Artikelnummer | 96893770 |
| Hersteller | Grundfos |
| Anschlussspannung | 24 - 240 |
| Art des Zubehörs/Ersatzteils | Kommunikationsmodul |
| Artikelnummer | GRUNDFOS-96893770 |
| EAN-13 | 5700313002153 |
| Ersatzteil | nein |
| Gewicht | 0,264 kg |
| Zubehör | ja |
| WEEE-Nr. | 58075890 |
