Grundfos Trockenläuferpumpe TPD 100-170/4 A-F-A-BQQE-LW3, 3x380-420D/660-725YV 10,8/6,1A 16 bar 17m 103,1m3/h

Die Grundfos Trockenläuferpumpe TPD 100-170/4 ist eine leistungsstarke, einstufige Doppelpumpe in robuster Inline-Bauweise, die für anspruchsvolle industrielle Anwendungen konzipiert wurde. Mit ihrem Spiralpumpengehäuse aus Gusseisen und zwei parallel angeordneten Pumpenköpfen bietet sie hohe Betriebssicherheit. Die Pumpe ist für einen maximalen Volumenstrom von 103,1 m³/h sowie eine maximale Förderhöhe von 17 m ausgelegt und eignet sich für Systeme mit einem Betriebsdruck von bis zu 16 bar.

Wie ist die TPD 100-170/4 konstruiert?

Die Doppelpumpe zeichnet sich durch ihre kompakte Inline-Bauweise aus, bei der Saug- und Druckstutzen den gleichen Durchmesser aufweisen. Ein wesentlicher Vorteil für die Wartung ist das Top-Pull-Out-Prinzip. Dieses ermöglicht es, den kompletten Pumpenkopf inklusive Motor und Laufrad zu entnehmen, ohne dass das Pumpengehäuse aus der bestehenden Verrohrung ausgebaut werden muss. Die beiden Pumpenköpfe sind mit lüftergekühlten Asynchronmotoren der Energieeffizienzklasse IE3 ausgestattet, was einen effizienten Dauerbetrieb sicherstellt.

Welche technischen Schnittstellen bietet die Pumpe?

Für eine präzise Steuerung und Überwachung ist die Pumpe mit einer Kommunikationsschnittstelle RS-485 ausgestattet. Zudem unterstützt das Gerät analoge Schnittstellensignale von 0-10 V, 2-10 V sowie 0-20 mA und 4-20 mA. Ein integrierter potentialfreier Schaltkontakt ermöglicht die einfache Einbindung in übergeordnete Leittechniksysteme. Die Schutzart IP55 ermöglicht einen zuverlässigen Schutz gegen Staub und Strahlwasser, während die Isolationsklasse F für eine hohe thermische Belastbarkeit sorgt.

Technische Daten

• Maximaler Volumenstrom: 103,1 m³/h
• Maximale Förderhöhe: 17 m
• Motorausgangsleistung (P2): 5,5 kW
• Nennstrom: 10,8 A

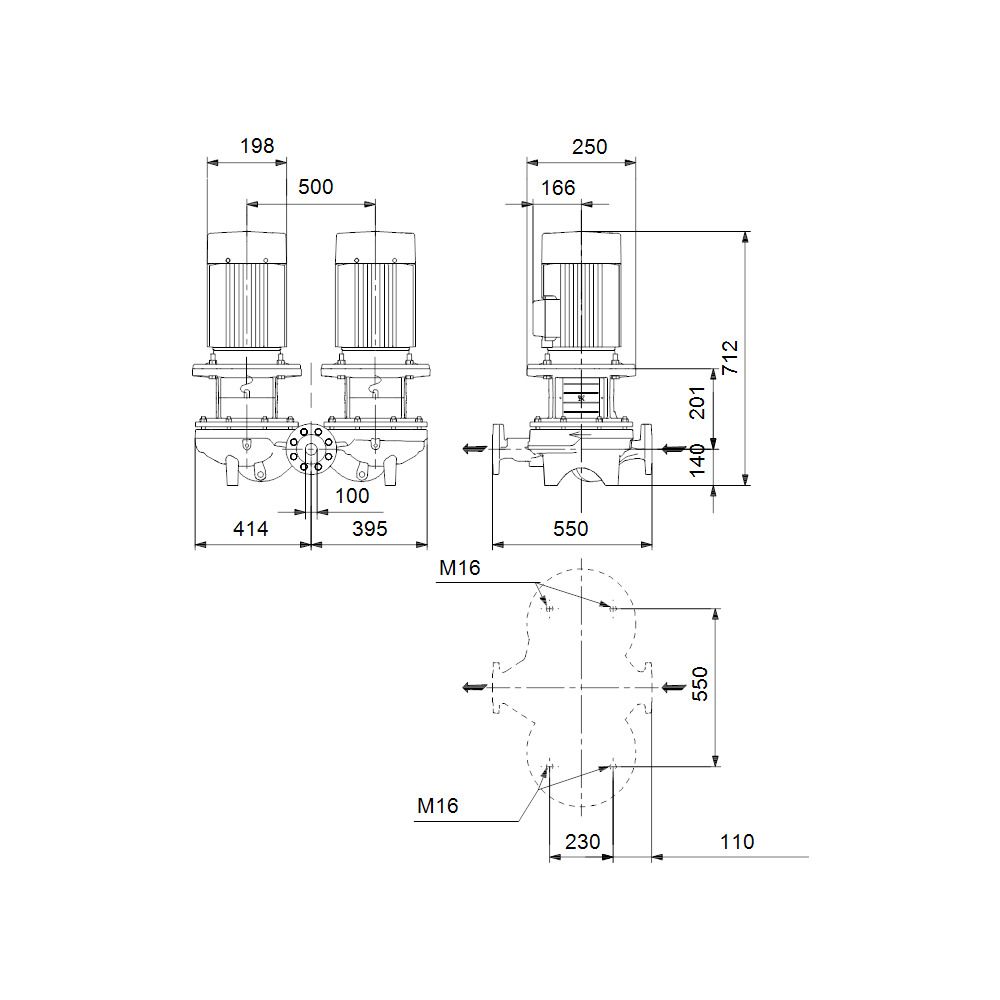

• Einbaulänge: 550 mm
• Nenndurchmesser: DN 100
• Maximaler Arbeitsdruck: 16 bar
• Schutzart: IP55
• Energieeffizienzklasse: IE3
• Mindesteffizienzindex (MEI): 0,7

Die Grundfos TPD 100-170/4 überzeugt durch ihre langlebige Konstruktion aus hochwertigem Gusseisen und ihre hohe Energieeffizienz gemäß IE3-Standard. Dank der Doppelpumpen-Konfiguration und der wartungsfreundlichen Top-Pull-Out-Bauweise stellt sie eine zuverlässige Lösung für professionelle Anlagen dar. Mit einer Motorleistung von 5,5 kW und einer robusten Auslegung für Medientemperaturen von -25 °C bis 120 °C ist sie für vielfältige Einsatzbereiche bestens gerüstet und ermöglicht durch die integrierten Schnittstellen eine flexible Integration in moderne Steuerungskonzepte.
