Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CRIE 20-4, 991x1184mm 7,5kW 16 bar max. Förderh. 85m max. Volumenstrom 109m3/h

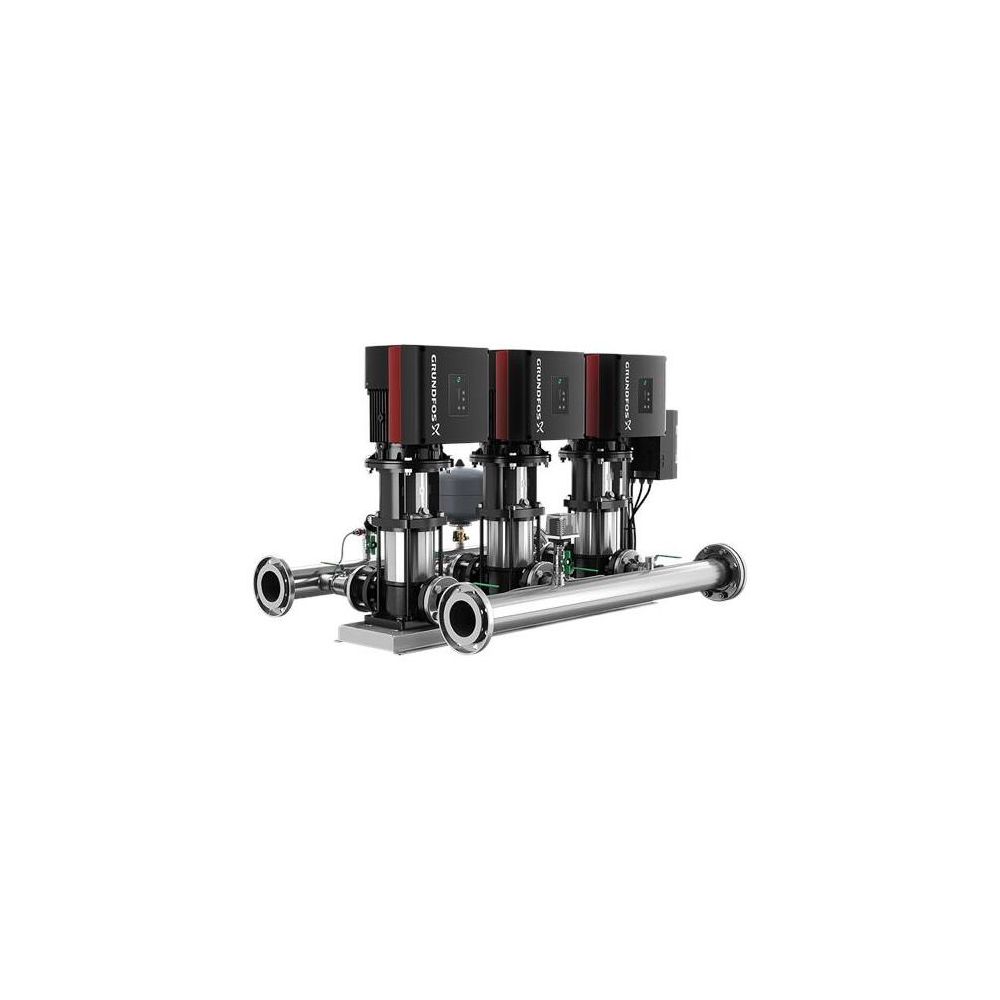

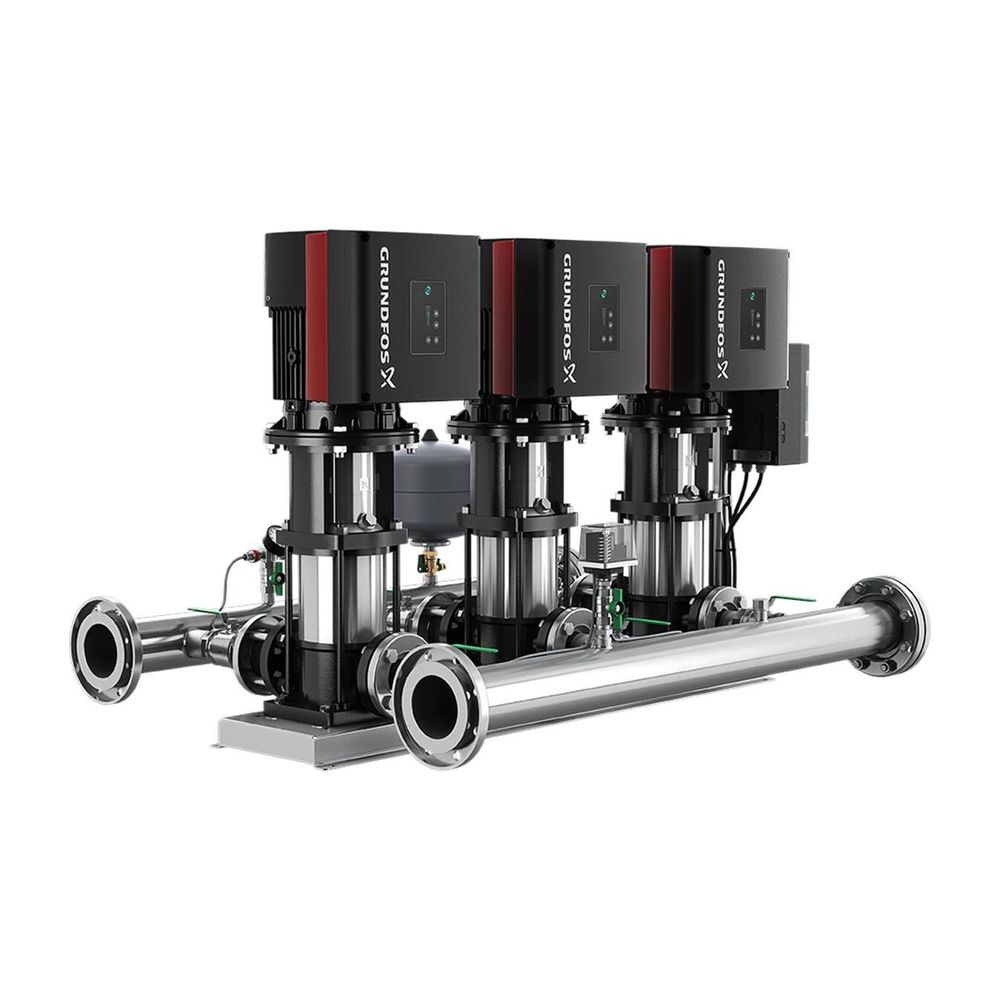

Die Grundfos Druckerhöhungsanlage Hydro Multi-E 3 CRIE 20-4 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Sie ist für den Einsatz in Wasserwerken, Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern und Schulen konzipiert. Die Anlage besteht aus drei parallel geschalteten CRIE-Pumpen, die zusammen mit allen erforderlichen Armaturen auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert sind. Mit einer Motorausgangsleistung von 7,5 kW pro Pumpe und einem maximalen Volumenstrom von 109 m³/h sorgt das System für eine zuverlässige Wasserversorgung bei einem maximalen Betriebsdruck von 16 bar.

Wie wird der Druck konstant gehalten?

Die Hydro Multi-E hält den Druck unabhängig von Verbrauchsschwankungen konstant. Ein integrierter PI-Regler steuert die Zu- und Abschaltung der Pumpen sowie die Pumpendrehzahl in Abhängigkeit vom Förderstrombedarf. Die stufenlose Drehzahlregelung erfolgt über hocheffiziente Permanentmagnetmotoren. Die Bedienung der Anlage ist direkt über das Bedienfeld der einzelnen Pumpen oder über die als Zubehör erhältliche Kommunikationslösung Grundfos GO möglich.

Wie ist die Anlage aufgebaut?

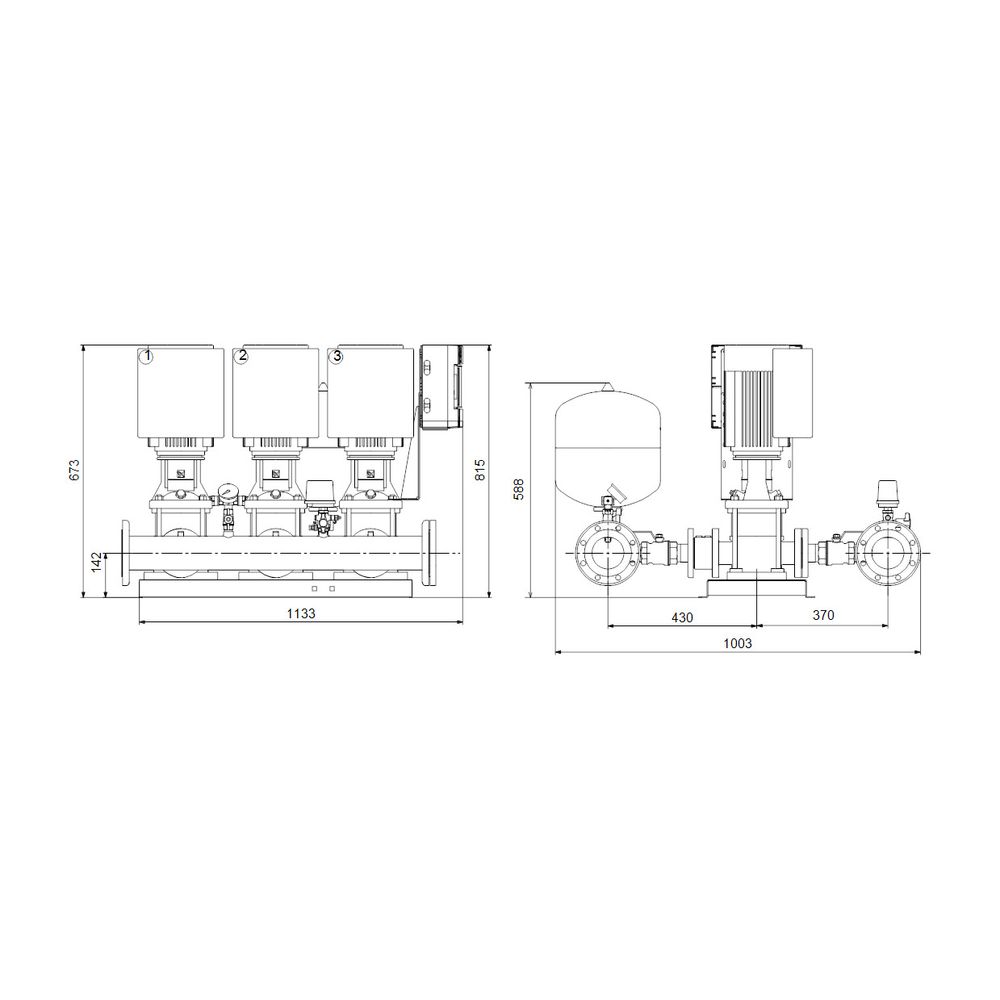

Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl 1.4401 oder 1.4571, ausgestattet mit einem Druckschalter auf einem Kugelhahn und einem Absperrventil. Jede Pumpe verfügt auf der Druckseite über ein Rückschlagventil und ein Absperrventil. Das druckseitige Sammelrohr beinhaltet zwei auf Kugelhähnen montierte Drucksensoren, ein Manometer sowie einen Membrandruckbehälter. Die Anlage bietet zudem zwei Digitalausgänge, zwei Digitaleingänge – einer davon als Trockenlaufschutz – sowie zwei Analogeingänge.

Was ist bei der Inbetriebnahme zu beachten?

Die Druckerhöhungsanlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und verschlossen. Da die Anlage nach dem Test nicht vollständig entleert und getrocknet werden kann, ist vor dem Einsatz im Trinkwassersektor eine gründliche Spülung gemäß DIN EN 806-4 erforderlich, um das Risiko von Bakterienwachstum zu minimieren. Auf Anfrage sind thermische Desinfektionen im Werk möglich.

Technische Daten

• Motorleistung (P2): 7,5 kW
• Maximaler Volumenstrom: 109 m³/h
• Maximale Förderhöhe: 85 m
• Maximaler Betriebsdruck: 16 bar
• Anzahl der Pumpen: 3
• Anschlussgröße Saug- und Druckseite: DN 100
• Drehzahlregelung: stufenlos, eingebaut
• Werkstoff Pumpengehäuse: Edelstahl 316 (1.4408)
• Schutzart: IP54
• Netzanschluss: 3 x 380-415 V, 50/60 Hz

Die Grundfos Hydro Multi-E 3 CRIE 20-4 bietet eine zuverlässige und effiziente Lösung zur konstanten Druckversorgung von sauberem Wasser. Mit einer Motorleistung von 7,5 kW pro Pumpe, einem maximalen Volumenstrom von 109 m³/h und einer Förderhöhe von bis zu 85 m erfüllt sie hohe Anforderungen an Leistung und Betriebssicherheit in anspruchsvollen Anwendungen.
