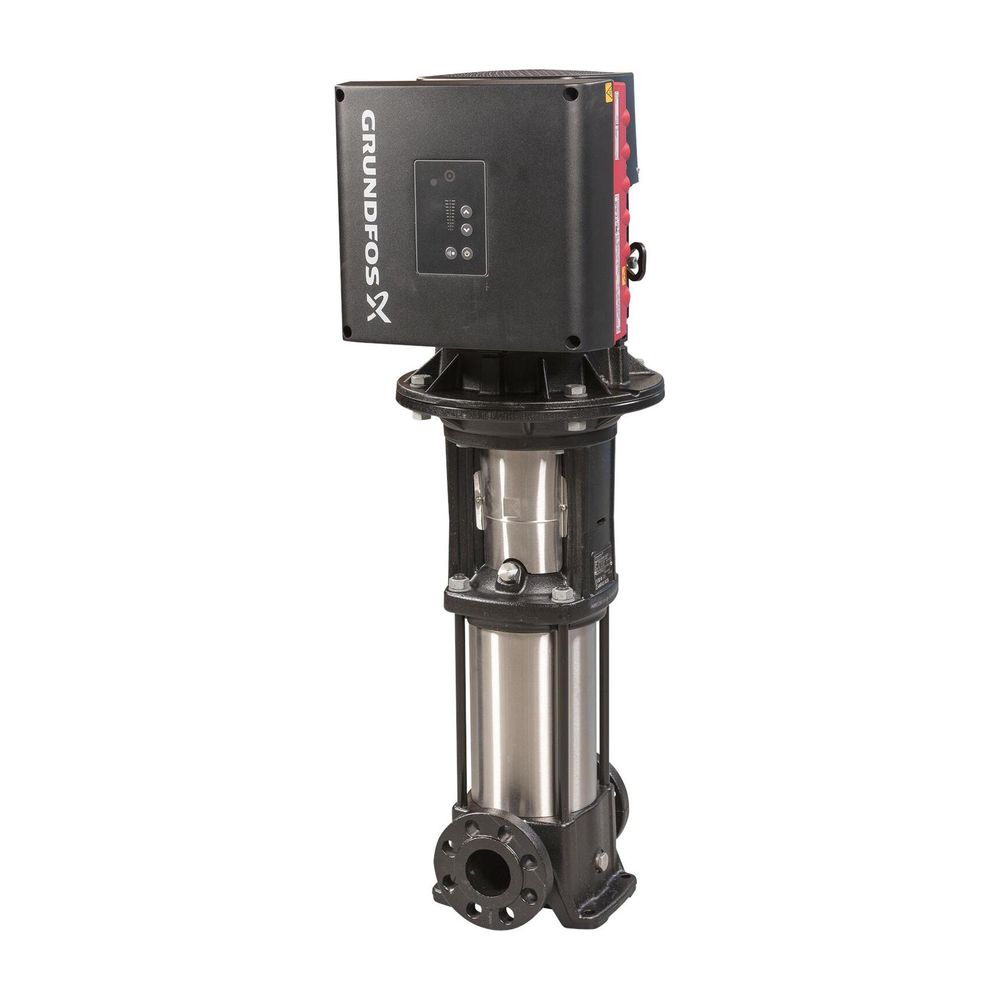

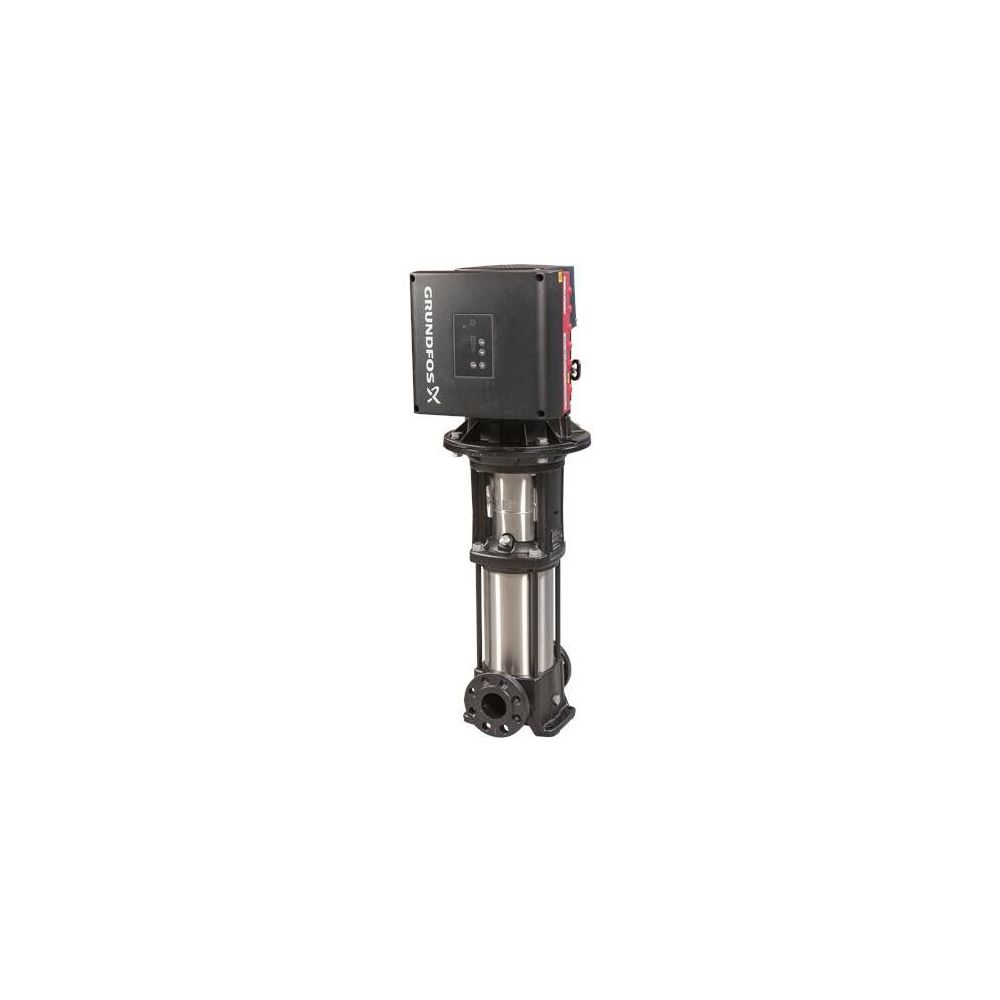

Grundfos Vertikale Kreiselpumpe CRE 10-5 A-FJ-A-E-HQQE, 3x380-500V max. 16 bar max. Förderh. 73,3m Volumenstr. 12,14m3/h

Die Grundfos CRE 10-5 A-FJ-A-E-HQQE ist eine vertikale, mehrstufige Kreiselpumpe in robuster Inline-Bauweise, die für eine effiziente Förderung von Wasser konzipiert ist. Ausgestattet mit einem lüftergekühlten Permanentmagnet-Synchronmotor der Energieeffizienzklasse IE5, bietet dieses Modell eine präzise elektronische Drehzahlregelung. Mit einer Motorleistung von 3 kW und einem maximalen Arbeitsdruck von 16 bar eignet sich die Pumpe für anspruchsvolle industrielle Anwendungen, bei denen eine kontinuierliche Anpassung der Leistung an den aktuellen Bedarf erforderlich ist.

Wie erfolgt die Steuerung und Überwachung der Pumpe?

Die Pumpe verfügt über einen integrierten Frequenzumrichter und PI-Regler, die direkt im Klemmenkasten untergebracht sind. Über ein Bedienfeld am Motor kann der Sollwert manuell eingestellt oder zwischen den Betriebsarten MIN, MAX und Stopp gewählt werden. Der Betriebszustand wird durch die Grundfos Eye Zustandsanzeige visualisiert, die mittels verschiedenfarbiger Leuchten über den aktuellen Status informiert. Für erweiterte Konfigurationen und die Auslesung von Betriebsparametern wie Drehzahl oder Leistungsaufnahme steht optional die App Grundfos GO Remote zur Verfügung. Der Klemmenkasten bietet zudem eine Vielzahl an Ein- und Ausgängen, darunter analoge und digitale Schnittstellen sowie Anschlüsse für Sensoren, was eine flexible Integration in komplexe Anlagen ermöglicht.

Welche konstruktiven Merkmale zeichnen die Pumpe aus?

Die medienberührten Bauteile bestehen aus hochwertigem Grauguss (EN-GJL-200) für Kopf und Fußstück sowie Edelstahl (AISI 304) für das Laufrad, was eine hohe Langlebigkeit sicherstellt. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Zur Abdichtung kommt eine zuverlässige Patronendichtung zum Einsatz, die zudem wartungsfreundlich gestaltet ist. Der Anschluss an das Rohrleitungssystem erfolgt über kombinierte DIN-JIS-Flansche (DN 40), die eine einfache Montage in bestehende Anlagen ermöglichen. Die Pumpe ist für einen Medientemperaturbereich von -20 °C bis 120 °C ausgelegt.

Technische Daten

• Motorleistung (P2): 3 kW
• Energieeffizienzklasse: IE5
• Max. Förderhöhe: 73,3 m
• Nennvolumenstrom: 12,14 m3/h
• Max. Arbeitsdruck: 16 bar
• Bemessungsspannung: 3 x 380-500 V
• Schutzart: IP55
• Medientemperaturbereich: -20 bis 120 °C
• Nenndurchmesser Anschluss: DN 40
• Gewicht: 54 kg

Die Grundfos CRE 10-5 A-FJ-A-E-HQQE überzeugt durch ihre hohe Energieeffizienz der Klasse IE5 und die flexible, stufenlose Drehzahlregelung. Mit einer Motorleistung von 3 kW und einer maximalen Förderhöhe von 73,3 m bietet sie eine leistungsstarke Lösung für industrielle Wasserförderprozesse. Die robuste Konstruktion aus Grauguss und Edelstahl sowie die umfangreichen Schnittstellen zur Prozesssteuerung machen sie zu einer zuverlässigen Komponente für anspruchsvolle Anwendungen, die eine präzise und bedarfsgerechte Leistungsanpassung erfordern.
