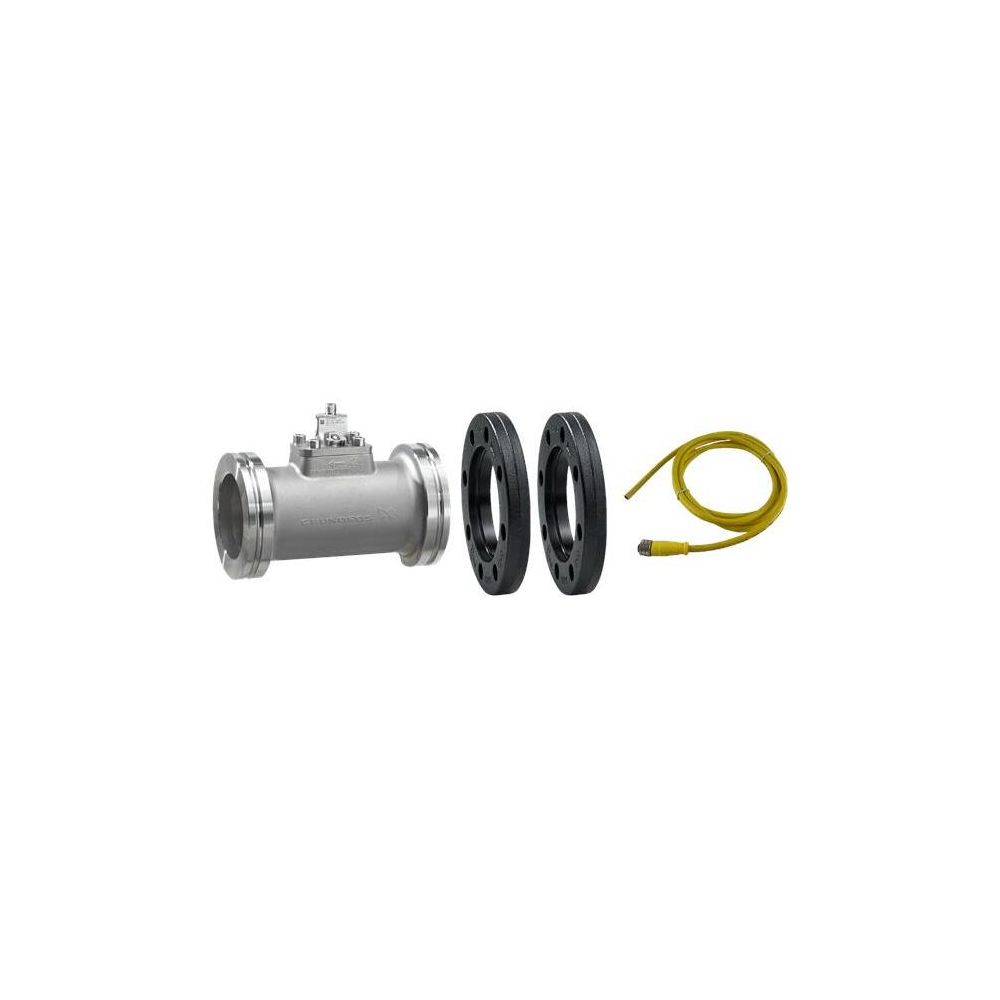

Grundfos Durchflusssensor VFI/--8-160m/1/C/M5.00-X/EG6/SG/35F/AC-1 ohne Temperaturfunktionalität

Der Grundfos Durchflusssensor VFI 8-160m3/h ist ein präzises Messinstrument für industrielle Anwendungen, das auf dem bewährten Prinzip der Kármánschen Wirbelstraße basiert. Dieser Vortex-Durchflusssensor ermöglicht eine zuverlässige Erfassung von flüssigen Medien in einem Viskositätsbereich von bis zu 10 mm²/s. Dank der robusten Konstruktion ohne bewegliche Bauteile arbeitet das System verschleißfrei und langlebig. Der Sensor ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet eine hohe Betriebssicherheit.

Wie arbeitet das Vortex-Messprinzip?

Die VFI-Baureihe nutzt die Kármánsche Wirbelstraße zur exakten Durchflussmessung. Da bei diesem Verfahren keine mechanisch beweglichen Teile im Medium vorhanden sind, ist das System unempfindlich gegenüber Abnutzung. Der integrierte Zweileitermessumformer gibt ein standardisiertes 4-20 mA Ausgangssignal aus, das eine direkte Einbindung in gängige Industrie-Steuerungen ermöglicht. Eine Kalibrierung bei der Inbetriebnahme ist nicht erforderlich, was die Installation effizient gestaltet.

Für welche Einsatzbedingungen ist der Sensor geeignet?

Der Sensor ist für industrielle Prozesse ausgelegt und verfügt über die Schutzart IP67, was ihn gegen das Eindringen von Staub und Wasser schützt. Er ist für einen Medientemperaturbereich von -30 °C bis 110 °C zugelassen und kann in einer Umgebungstemperatur von -25 °C bis 60 °C betrieben werden. Die Spannungsversorgung erfolgt über einen Bereich von 12,5 bis 30 VDC. Zudem liegen für das Modell verschiedene Trinkwasserzulassungen wie AS4020, WRAS, UBA und ACS vor.

Technische Daten

• Durchflussbereich: 8-160 m³/h
• Nennweite: DN80
• Ausgangssignal: 4-20 mA
• Schutzart: IP67
• Medientemperaturbereich: -30 bis 110 °C
• Umgebungstemperatur: -25 bis 60 °C
• Spannungsversorgung: 12,5 bis 30 VDC
• Kabellänge: 5 m
• Nettogewicht: 11,7 kg

Der Grundfos Durchflusssensor VFI überzeugt durch seine verschleißfreie Vortex-Technologie und die einfache Integration in bestehende Steuerungssysteme mittels 4-20 mA Signal. Mit einer Nennweite von DN80 und einem Durchflussbereich von 8-160 m³/h ist er für vielfältige industrielle Anforderungen optimiert. Die robuste Bauweise, kombiniert mit der Schutzart IP67 und einem breiten Medientemperaturbereich bis 110 °C, stellt eine zuverlässige Lösung für die präzise Durchflussmessung in anspruchsvollen industriellen Anlagen dar.

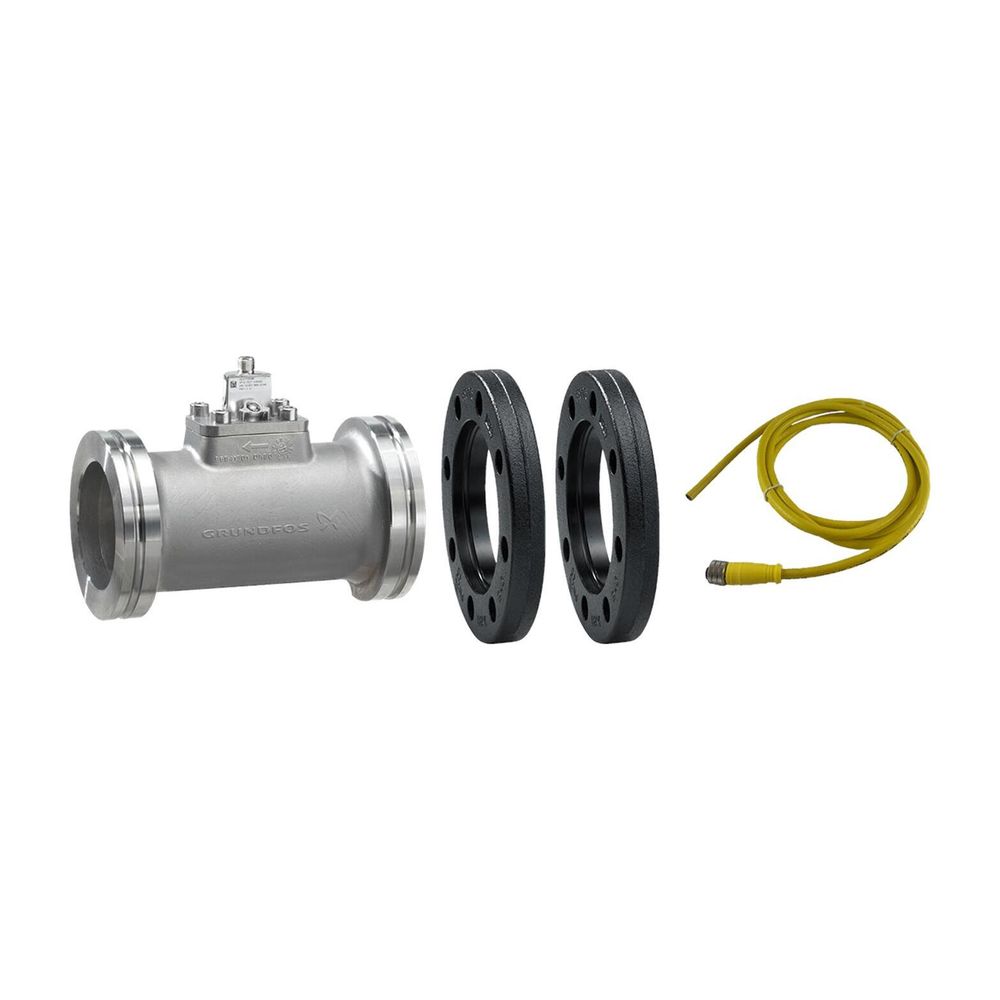

Lieferumfang

• 1x Grundfos Durchflusssensor VFI 8-160m3/h DN80
• 1x Anschlusskabel (5 m) mit M12-Stecker
