Grundfos Steuer- und Regelsystem Control MPC Serie2000-4P, 1x230V IP54

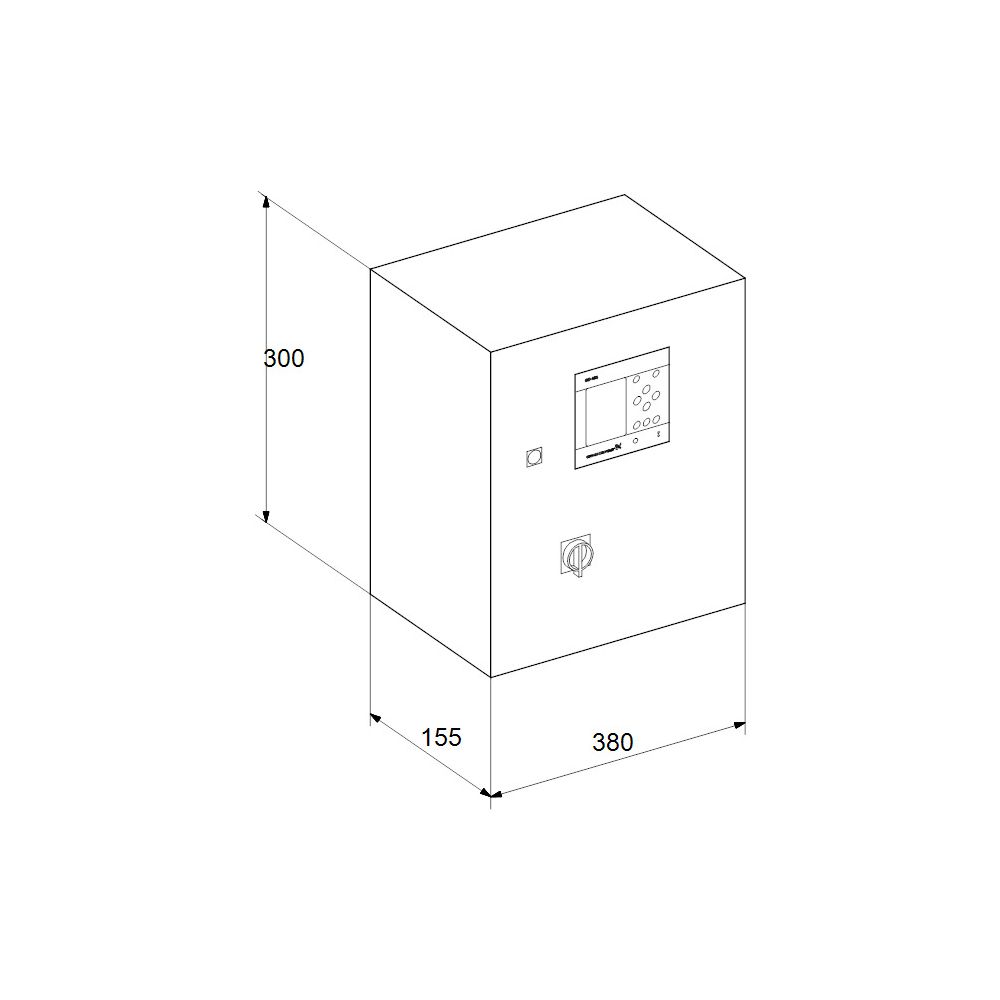

Das Steuer- und Regelsystem Control MPC Serie 2000-4P von Grundfos ermöglicht die effiziente Steuerung und Regelung von bis zu vier Pumpen der Serien MAGNA, UPE oder TPE 2000 innerhalb einer Zone. Das System ist für den Einsatz in Heizungs-, Kälte- und Klimaanlagen konzipiert und sorgt durch energetisch optimierte Regelalgorithmen für einen bedarfsgerechten Betrieb. Die Anlage ist in einem Schaltschrank untergebracht, der neben dem CU 351 Mehrpumpen-Kaskadenregler auch den Hauptschalter sowie die notwendige interne Verdrahtung enthält.

Wie erfolgt die Regelung der Pumpen?

Das System passt die Pumpendrehzahl wirkungsgradoptimiert an die jeweilige Anlagenbelastung an. Im geschlossenen Regelkreis stehen verschiedene Betriebsarten zur Verfügung, darunter die Regelung nach konstantem oder proportionalem Differenzdruck unter Nutzung der pumpeneigenen Sensorik. Zudem kann die Steuerung über externe Sensoren auf Basis von Förderstrom, Temperatur oder Differenztemperatur agieren. Für Anwendungen ohne Sensoranschluss ist eine Drehzahlverstellung im offenen Regelkreis möglich, wodurch eine hohe Flexibilität bei der Anlagenkonfiguration erreicht wird.

Welche Funktionen bietet die Steuerung?

Die Bedienung erfolgt über ein hintergrundbeleuchtetes Grafikdisplay mit einer Auflösung von 320x240 Pixeln und eine intuitive Soft-Touch-Folientastatur. Zur Fernüberwachung und -bedienung ist eine Ethernet-Schnittstelle mit VNC-Server integriert. Das System umfasst ein intelligentes Pumpenmanagement, das last- oder störabhängig die Pumpen schaltet und einen automatischen Testlauf ermöglicht. Funktionen wie ein Alarmspeicher für bis zu 24 Meldungen, ein Uhrenprogramm zur Sollwertaktivierung sowie parametrierbare Ein- und Ausgänge unterstützen den zuverlässigen Betrieb. Ein Passwortschutz in zwei Ebenen sichert die Konfiguration gegen unbefugte Zugriffe.

Technische Daten

• Anzahl steuerbarer Pumpen: bis zu 4
• Anschlussspannung: 100 - 240 V
• Netzfrequenz: 50 / 60 Hz
• Schutzart: IP54
• Anzahl der Phasen: 1
• Displayauflösung: 320 x 240 Pixel
• Schnittstelle: Ethernet (VNC-Server)
• Regelungsarten: Differenzdruck, Förderstrom, Temperatur, Differenztemperatur
• Alarmspeicher: bis zu 24 Meldungen
• Passwortschutz: 2 Ebenen

Das Grundfos Control MPC Serie 2000-4P überzeugt durch seine präzise Regelgüte mittels PI-Regler und die vielseitigen Anpassungsmöglichkeiten an unterschiedliche Anlagenanforderungen. Mit der Unterstützung von bis zu vier Pumpen, einer flexiblen Spannungsversorgung von 100 bis 240 V und der robusten Schutzart IP54 stellt das System eine leistungsfähige Lösung für die effiziente Steuerung von Heizungs- und Klimaanlagen dar. Die intuitive grafische Darstellung und die umfangreichen Schnittstellen erleichtern die Überwachung und Parametrierung im laufenden Betrieb erheblich.
