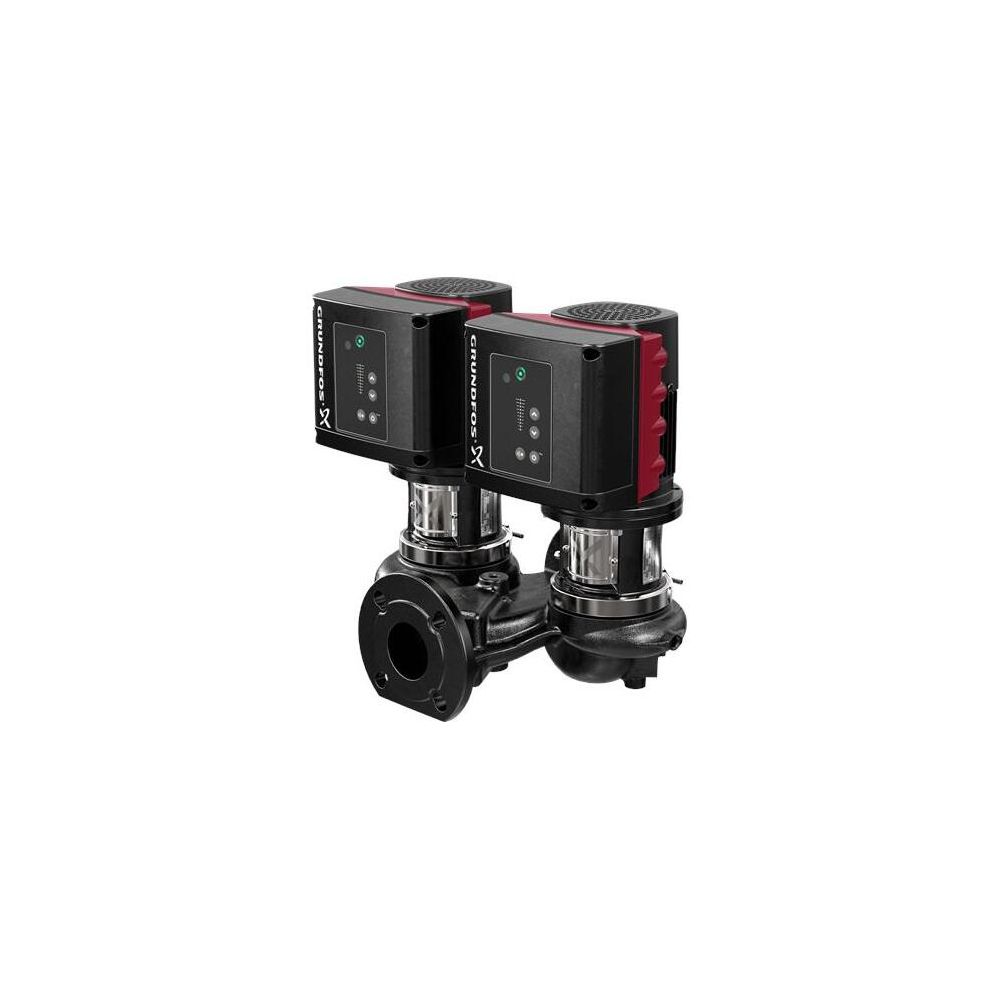

Grundfos Trockenläuferpumpe elektronisch geregelt TPE2 D 40-200 N-A-F-A-BQQE-GYC, 1x200-240V 6,8-5,7A 10 bar 20m 32m3/h

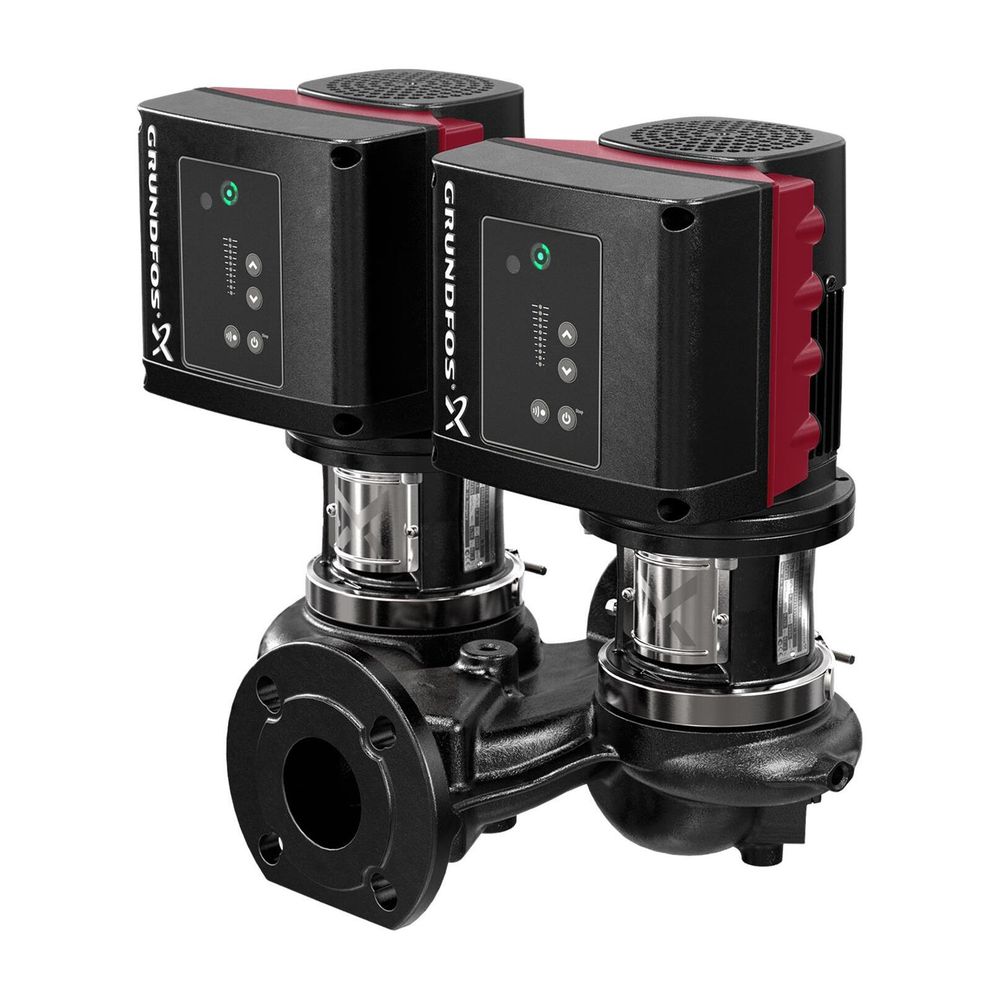

Die Grundfos TPE2 D 40-200 ist eine elektronisch geregelte Trockenläufer-Doppelpumpe in kompakter Inline-Bauweise. Sie zeichnet sich durch zwei parallel angeordnete Pumpenköpfe aus, die eine hohe Betriebssicherheit und Flexibilität in der Anlagentechnik ermöglichen. Mit einer Motorleistung von 1,1 kW und der Energieeffizienzklasse IE5 ist das System für anspruchsvolle Anwendungen konzipiert, bei denen ein effizienter und stufenlos regelbarer Volumenstrom von bis zu 32 m3/h erforderlich ist.

Wie ist die Pumpe konstruiert?

Die Doppelpumpe verfügt über ein robustes Pumpengehäuse aus Gusseisen (EN-GJL-250) und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Dank der Inline-Bauweise liegen Saug- und Druckstutzen auf einer Achse, was die Integration in bestehende Rohrleitungssysteme vereinfacht. Ein wesentlicher Vorteil ist das Top-Pull-Out-Prinzip: Wartungsarbeiten an Motor, Kopfstück oder Laufrad können durchgeführt werden, ohne das Pumpengehäuse aus der Verrohrung ausbauen zu müssen. Die Verbindung zwischen Pumpe und Motor erfolgt direkt, wobei jeder Pumpenkopf mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgestattet ist.

Welche Regelungsmöglichkeiten bietet das System?

Die TPE2 D ist mit einem integrierten Frequenzumrichter ausgestattet, der eine stufenlose Drehzahlregelung ermöglicht. Dies erlaubt eine präzise Anpassung der Pumpenleistung an den tatsächlichen Bedarf. Zur Kommunikation und Steuerung stehen diverse Schnittstellen zur Verfügung, darunter ein potentialfreier Schaltkontakt sowie eine RS-485-Schnittstelle. Zudem unterstützt das Gerät analoge Signale wie 0-10 V, 2-10 V, 0-20 mA und 4-20 mA sowie den Anschluss von Sensoren wie PT100, PT1000 oder PTC, was eine flexible Einbindung in übergeordnete Gebäudeleittechnik-Systeme ermöglicht.

Technische Daten

• Motornennleistung (P2): 1,1 kW
• Energieeffizienzklasse: IE5
• Max. Volumenstrom: 32 m3/h
• Max. Förderhöhe: 20 m
• Max. Betriebsdruck: 10 bar
• Nenndurchmesser: DN 40
• Einbaulänge: 250 mm
• Schutzart: IP55
• Medientemperaturbereich: -25 bis 120 °C
• Umgebungstemperatur: -20 bis 50 °C

Die Grundfos TPE2 D 40-200 überzeugt durch ihre hohe Energieeffizienz gemäß IE5-Standard und die flexible, stufenlose Drehzahlregelung. Mit einer Motorleistung von 1,1 kW und der wartungsfreundlichen Top-Pull-Out-Konstruktion bietet sie eine zuverlässige Lösung für den professionellen Einsatz. Die integrierte Kommunikationstechnik und die robuste Ausführung aus Gusseisen machen diese Doppelpumpe zu einer leistungsstarken Komponente für moderne Anlagen, die einen präzisen Volumenstrom von bis zu 32 m3/h bei einem Betriebsdruck von 10 bar erfordern.
