![GRUNDFOS Druckerhöhungsanlage Hydro MPC-E 6CR64-3-1 16bar 3x400V 30kW... GRUNDFOS-96941443 5700314239732 (Abb. 1)](https://assets.heizung-billiger.de/images/grundfos/large_default/large_default-gfb_d-96941443.jpg)
Die Produktabbildung kann u.a. farblich vom realen Produkt abweichen.
Bild öffnenGRUNDFOS Druckerhöhungsanlage Hydro MPC-E 6CR64-3-1 16bar 3x400V 30kW

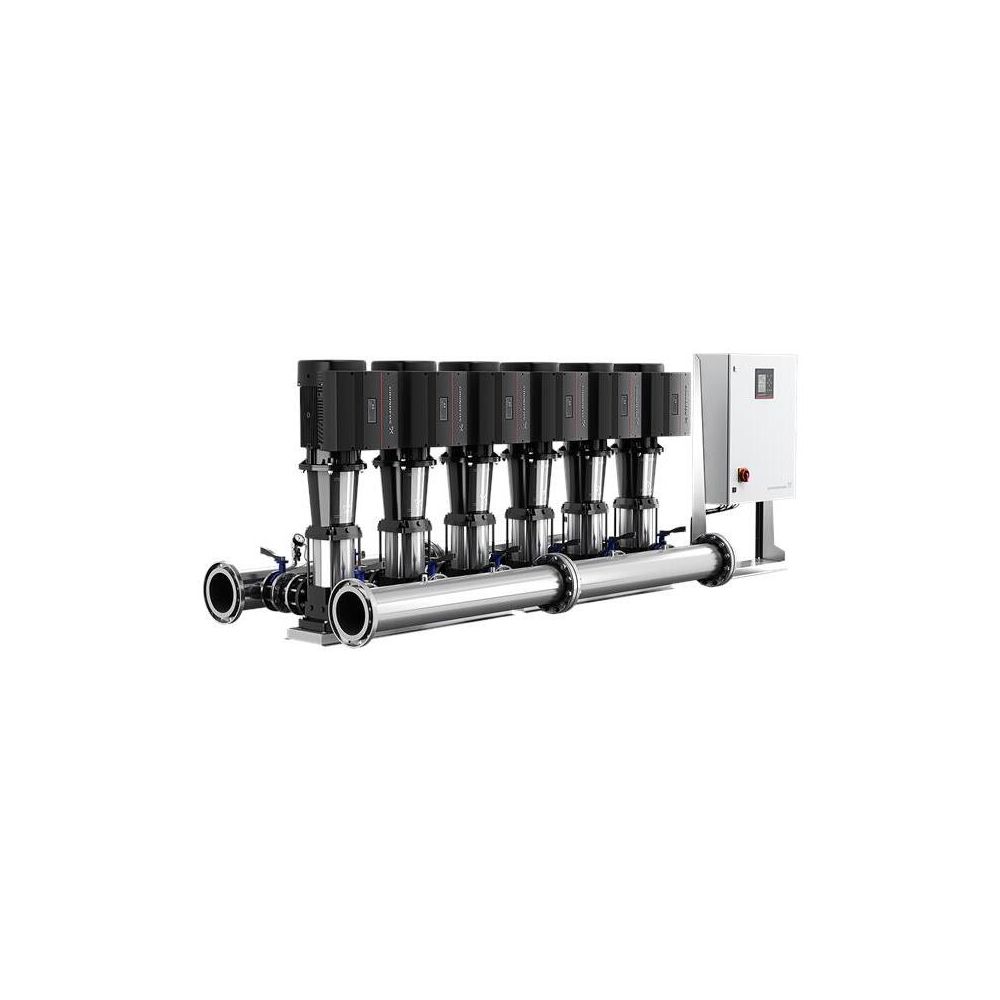

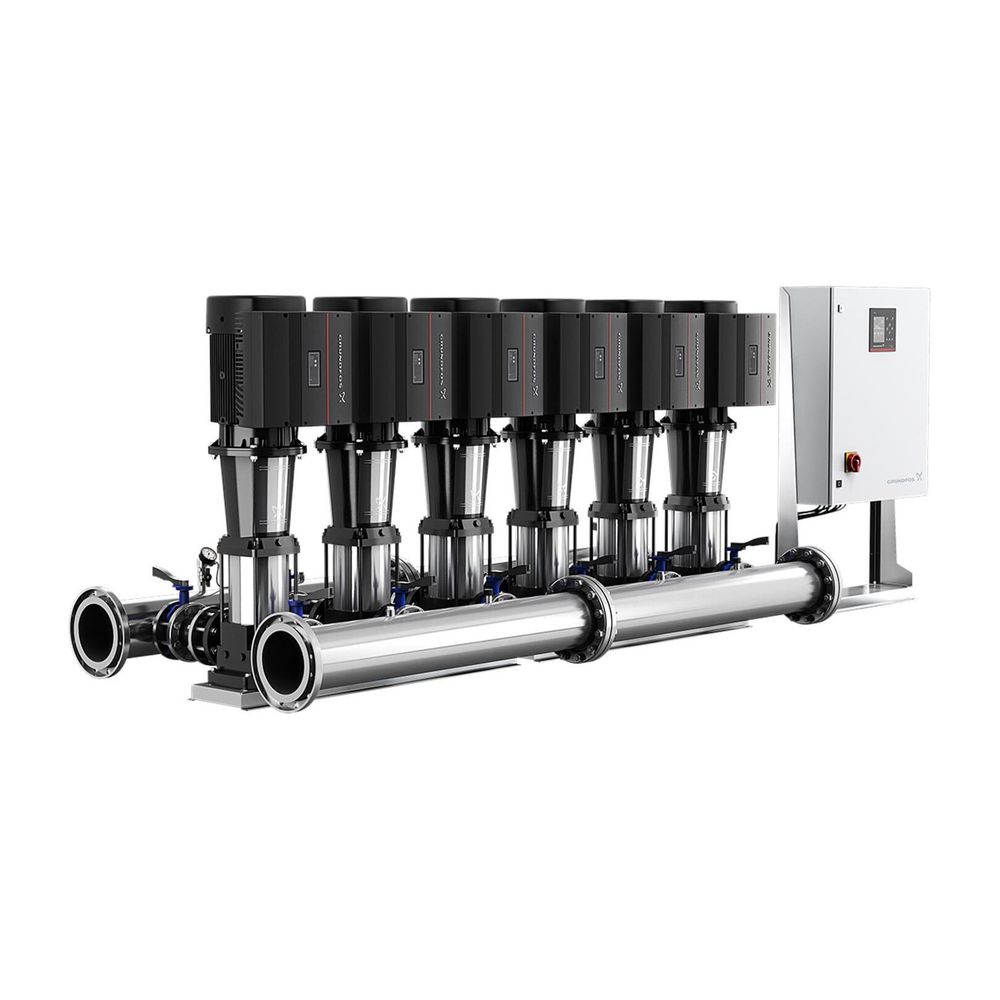

GRUNDFOS Druckerhöhungsanlage Hydro MPC-E 6CR64-3-1 16bar 3x400V 30kW
Kompakte Mehrpumpen Druckerhöhungsanlage nach DIN 1988-500 Typ: Hydro MPC-E 6 CR 64-3-1 Alle Pumpen sind drehzahlgestellt. Hydro MPC-E 6 CR 64-3-1 Druckerhöhungsanlage als kompakte Baugruppe nach DIN-Norm 1988/T5 geliefert. Alle Pumpen sind drehzahlgeregelt. Die Druckerhöhungsanlage ist mit CR-Pumpen ausgestattet, die an externe Grundfos CUE-Frequenzumrichter (einer pro Pumpe) angeschlossen sind. * Hydro MPC-E hält einen konstanten Druck durch kontinuierliche Anpassung der Drehzahl der Pumpen aufrecht. * Die Systemleistung wird durch Ein-/Ausschalten der erforderlichen Anzahl von Pumpen und durch parallele Steuerung der in Betrieb befindlichen Pumpen an den Bedarf angepasst. * Die Pumpenumschaltung erfolgt automatisch und hängt von Last, Zeit und Fehler ab. * Alle in Betrieb befindlichen Pumpen laufen mit individuellen Drehzahlen. Das System besteht aus diesen Teilen: - vertikale mehrstufige Kreiselpumpen, Typ CR 64-3-1. * Pumpenteile, die mit dem Fördermedium in Berührung kommen, sind aus Edelstahl EN DIN 1.4301 gefertigt. * Pumpenköpfe und -fußstücke sind aus Gusseisen EN-GJS-500-7 (CR), andere wichtige Teile sind aus Edelstahl EN DIN 1.4301 gefertigt. * Die Pumpen sind mit einer servicefreundlichen Patronengleitringdichtung HQQE (SiC/SiC/EPDM) ausgestattet. * Zwei Sammelrohre aus Edelstahl EN DIN 1.4571. * Grundrahmen aus rostfreiem Stahl EN DIN 1.4301 bis CR 64. Über CR 64 sind die Pumpen auf einem verzinkten C-Profil-Rahmen angeordnet. * Ein Rückschlagventil (POM) und zwei Absperrventile für jede Pumpe. * Rückschlagventile sind nach DVGW zertifiziert, Absperrventile nach DIN und DVGW. * Adapter mit Absperrventil für den Anschluss des Membrantanks. * Manometer und Druckmessumformer (Analogausgang 4-20 mA). * Control MPC im Stahlschrank, IP 54, inklusive Hauptschalter, allen erforderlichen Sicherungen, Motorschutz, Schaltgeräten und mikroprozessorgesteuertem CU 352. Trockenlaufschutz und Membrantank sind entsprechend der Zubehörliste erhältlich. Der Pumpenbetrieb wird von Control MPC mit folgenden Funktionen gesteuert: * Intelligenter Mehrpumpenregler, CU 352. * Konstante Druckregelung durch stufenlose Einstellung der Drehzahl jeder einzelnen Pumpe. * PID-Regler mit einstellbaren PI-Parametern (Kp + Ti). * Konstanter Druck nach Sollwert, unabhängig vom Eingangsdruck. * Sanfter Druckaufbau (zur Vermeidung von Wasserschlägen beim Anfahren). * Ein/Aus-Betrieb bei geringem Durchfluss. * Automatische Kaskadenregelung der Pumpen für optimale Effizienz. * Auswahl der Mindestzeit zwischen Start/Stop, automatische Pumpenumschaltung und Pumpenpriorität. * Automatische Pumpentestfunktion, um das Festsetzen von Pumpen im Leerlauf zu verhindern. * Möglichkeit der Zuweisung einer Standby-Pumpe. * Möglichkeit eines Reservesensors (redundanter Primärsensor). * Sekundärsensor (Möglichkeit zum Umschalten auf einen anderen Sensor/Sollwert). * Multi-Sensor (bis zu 6 Sensoren zur Beeinflussung des Sollwerts). * Manueller Betrieb. * Möglichkeit der Beeinflussung des Sollwerts von außen. * Log-Funktion. * Sollwert-Rampe. * Möglichkeit der digitalen Fernsteuerungsfunktionen: * System ein/aus. * Max., Min. oder benutzerdefinierter Betrieb. * Bis zu 6 alternative Sollwerte. * Digitale Ein- und Ausgänge können individuell konfiguriert werden. * Pumpen- und Systemüberwachungsfunktionen: * Minimal- und Maximalgrenzen des Stromwertes. * Eingangsdruck. * Motorschutz. * Sensoren und Kabel auf Fehlfunktion überwacht. * Alarmprotokoll mit den letzten 24 Warnungen/Alarmen. * Anzeige- und Anzeigefunktionen: * Farbige Bildschirmanzeige. * Grüne Kontrollleuchte für Betriebsanzeigen und rote Kontrollleuchte für Störungsmeldungen. * Potentialfreie Umschaltkontakte für Betrieb und Störung. * Grundfos-Bus-Kommunikation. Es ist möglich, CIM-Kommunikationsmodule für die Kommunikation mit SPS/SCADA/GLT hinzuzufügen. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1% - 0,2% Wasserstoffperoxid) unterzogen (chemische Desinfektion) und nach der Prüfung verschlossen. Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit. Zusätzlich können auf Anfrage die Druckerhöhungsanlagen im Werk thermisch desinfiziert werden. Dazu werden die Anlagen und die Pumpen einzeln über mehrere Minuten mit über 76Celsius warmen Trinkwasser beaufschlagt. Eine Prüfung der Druckerhöhungsanlagen im Werk nach erfolgter Nassprüfung auf Einhaltung der Grenzwerte der TrinkwV durch ein externes akkreditiertes Labor inkl. Erweiterung des Systems um Probenahmehähne zur fachgerechte Probenahme des Trinkwassers durch qualifiziertes und geschultes Personal ist auf Anfrage erhältlich. Maximale Förderhöhe: 116.4 m Maximaler Durchfluss: 612 m3/h
Kompakte Mehrpumpen Druckerhöhungsanlage nach DIN 1988-500 Typ: Hydro MPC-E 6 CR 64-3-1 Alle Pumpen sind drehzahlgestellt. Hydro MPC-E 6 CR 64-3-1 Druckerhöhungsanlage als kompakte Baugruppe nach DIN-Norm 1988/T5 geliefert. Alle Pumpen sind drehzahlgeregelt. Die Druckerhöhungsanlage ist mit CR-Pumpen ausgestattet, die an externe Grundfos CUE-Frequenzumrichter (einer pro Pumpe) angeschlossen sind. * Hydro MPC-E hält einen konstanten Druck durch kontinuierliche Anpassung der Drehzahl der Pumpen aufrecht. * Die Systemleistung wird durch Ein-/Ausschalten der erforderlichen Anzahl von Pumpen und durch parallele Steuerung der in Betrieb befindlichen Pumpen an den Bedarf angepasst. * Die Pumpenumschaltung erfolgt automatisch und hängt von Last, Zeit und Fehler ab. * Alle in Betrieb befindlichen Pumpen laufen mit individuellen Drehzahlen. Das System besteht aus diesen Teilen: vertikale mehrstufige Kreiselpumpen, Typ CR 64-3-1. * Pumpenteile, die mit dem Fördermedium in Berührung kommen, sind aus Edelstahl EN DIN 1.4301 gefertigt. * Pumpenköpfe und -fußstücke sind aus Gusseisen EN-GJS-500-7 (CR), andere wichtige Teile sind aus Edelstahl EN DIN 1.4301 gefertigt. * Die Pumpen sind mit einer servicefreundlichen Patronengleitringdichtung HQQE (SiC/SiC/EPDM) ausgestattet. * Zwei Sammelrohre aus Edelstahl EN DIN 1.4571. * Grundrahmen aus rostfreiem Stahl EN DIN 1.4301 bis CR 64. Über CR 64 sind die Pumpen auf einem verzinkten C-Profil-Rahmen angeordnet. * Ein Rückschlagventil (POM) und zwei Absperrventile für jede Pumpe. * Rückschlagventile sind nach DVGW zertifiziert, Absperrventile nach DIN und DVGW. * Adapter mit Absperrventil für den Anschluss des Membrantanks. * Manometer und Druckmessumformer (Analogausgang 4-20 mA). * Control MPC im Stahlschrank, IP 54, inklusive Hauptschalter, allen erforderlichen Sicherungen, Motorschutz, Schaltgeräten und mikroprozessorgesteuertem CU 352. Trockenlaufschutz und Membrantank sind entsprechend der Zubehörliste erhältlich. Der Pumpenbetrieb wird von Control MPC mit folgenden Funktionen gesteuert: * Intelligenter Mehrpumpenregler, CU 352. * Konstante Druckregelung durch stufenlose Einstellung der Drehzahl jeder einzelnen Pumpe. * PID-Regler mit einstellbaren PI-Parametern (Kp + Ti). * Konstanter Druck nach Sollwert, unabhängig vom Eingangsdruck. * Sanfter Druckaufbau (zur Vermeidung von Wasserschlägen beim Anfahren). * Ein/Aus-Betrieb bei geringem Durchfluss. * Automatische Kaskadenregelung der Pumpen für optimale Effizienz. * Auswahl der Mindestzeit zwischen Start/Stop, automatische Pumpenumschaltung und Pumpenpriorität. * Automatische Pumpentestfunktion, um das Festsetzen von Pumpen im Leerlauf zu verhindern. * Möglichkeit der Zuweisung einer Standby-Pumpe. * Möglichkeit eines Reservesensors (redundanter Primärsensor). * Sekundärsensor (Möglichkeit zum Umschalten auf einen anderen Sensor/Sollwert). * Multi-Sensor (bis zu 6 Sensoren zur Beeinflussung des Sollwerts). * Manueller Betrieb. * Möglichkeit der Beeinflussung des Sollwerts von außen. * Log-Funktion. * Sollwert-Rampe. * Möglichkeit der digitalen Fernsteuerungsfunktionen: * System ein/aus. * Max., Min. oder benutzerdefinierter Betrieb. * Bis zu 6 alternative Sollwerte. * Digitale Einund Ausgänge können individuell konfiguriert werden. * Pumpen- und Systemüberwachungsfunktionen: * Minimal- und Maximalgrenzen des Stromwertes. * Eingangsdruck. * Motorschutz. * Sensoren und Kabel auf
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Grundfos Pumpenlösungen und Systeme
Grundfos ist ein dänischer Hersteller für Pumpen und Pumpensysteme. Seit der Firmengründung beeindruckt Grundfos durch langjährige Erfahrung und technologische Expertise in der Entwicklung und Herstellung innovativer Pumpensysteme. Das dänische Traditionshaus ist heute einer der führenden Produzenten von Pumpen für Industrie und Privatgebrauch weltweit. Zu den drei Hauptproduktgruppen zählen Umwälzpumpen für Heizungs- und Klimatechnik (darunter Zirkulationspumpen), Tauchpumpen und Verdrängerpumpen.
Mit Grundfos setzen Sie auf eine zuverlässige und qualitativ hochwertige Marke, die auf lange Haltbarkeit und Langlebigkeit ihrer Produkte setzt. Ob für den industriellen oder privaten Gebrauch, die Pumpen von Grundfos bieten Ihnen eine breite Palette an Lösungen für Ihre spezifischen Anforderungen. Wenn Sie auf der Suche nach einer effizienten Marken-Pumpe sind, dann ist Grundfos die perfekte Wahl für Sie. Und überzeugen Sie sich selbst von den ausgezeichneten Produkteigenschaften der Grundfos Pumpen zu gewohnt fairen Preisen. Entdecken Sie beliebte Produktreihen wie alpha, scala oder magna auf heizung-billiger.de!
Weiterlesen
Technische Daten
