Grundfos Trockenläuferpumpe TPD 65-150/4 A-F-A-BQQE-IW3, 3x380-420D/660-725YV 4,4/2,55A 16 bar 15m 43m3/h

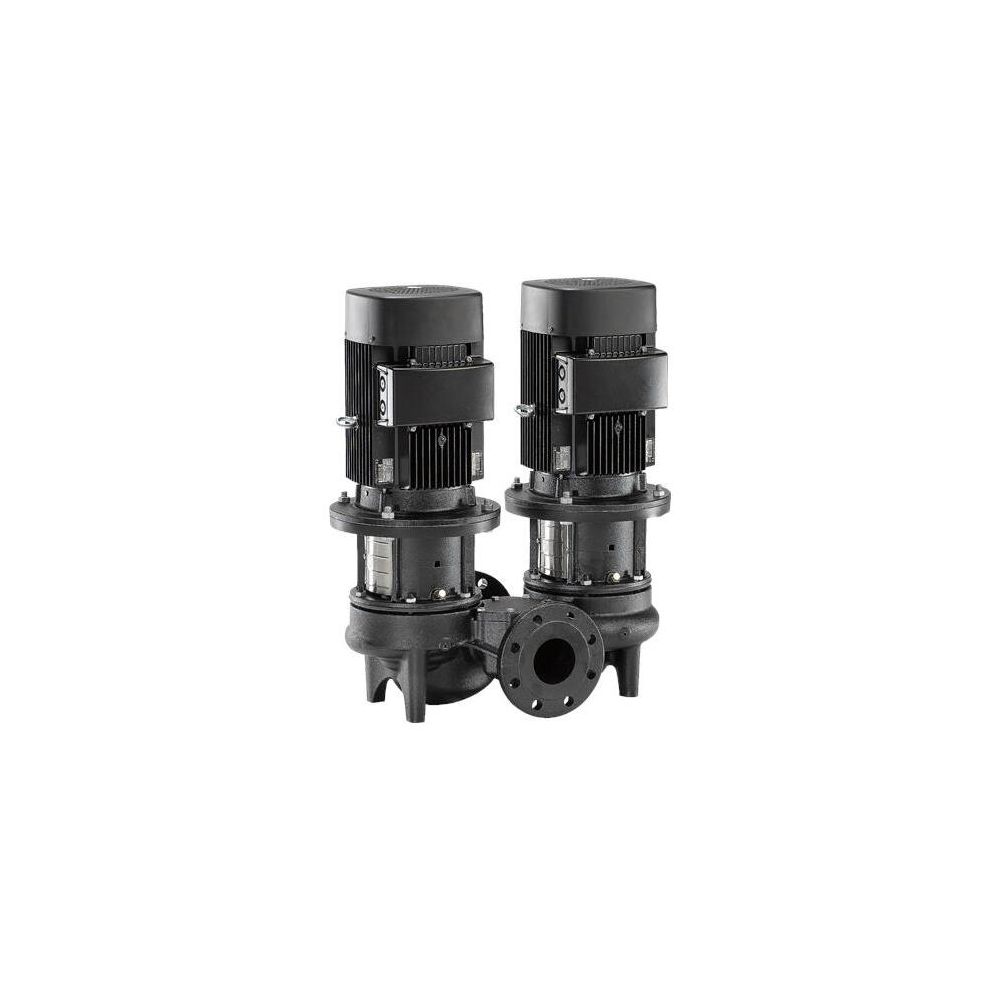

Die Grundfos Trockenläuferpumpe TPD 65-150/4 A-F-A-BQQE-IW3 ist eine leistungsstarke, einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Sie eignet sich für den Einsatz in Wassersystemen mit einem maximalen Volumenstrom von 43 m³/h und einer Förderhöhe von bis zu 15 Metern. Die Pumpe ist für einen maximalen Betriebsdruck von 16 bar ausgelegt und kann Medien mit Temperaturen von -25 bis 120 °C fördern. Typische Anwendungsbereiche sind industrielle und gewerbliche Wasserversorgungen, bei denen hohe Zuverlässigkeit und Wartungsfreundlichkeit gefragt sind.

Wie ist die Bauweise und Konstruktion der Grundfos TPD 65-150/4?

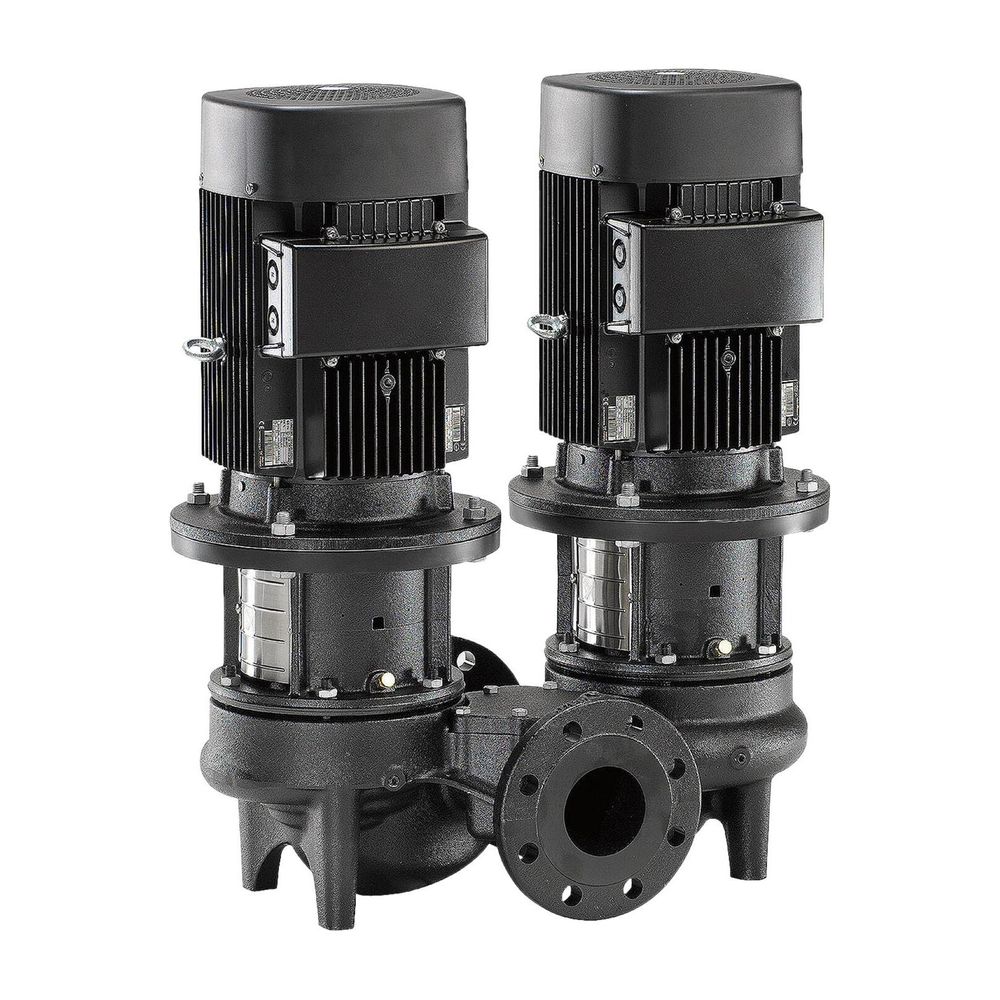

Die Pumpe verfügt über zwei parallel angeordnete Pumpenköpfe, die jeweils mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgestattet sind. Das Spiralpumpengehäuse ist in Inline-Bauweise ausgeführt, wobei Saug- und Druckstutzen den gleichen Durchmesser besitzen. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Konstruktion folgt dem Top-Pull-Out-Prinzip, das eine einfache Wartung ermöglicht, da der Pumpenkopf (Motor, Kopfstück und Laufrad) zur Instandhaltung abgenommen werden kann, während das Pumpengehäuse in der Verrohrung verbleibt.

Welche Dichtungen und Werkstoffe werden verwendet?

Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgestattet, die Gleitringdichtung entspricht der Norm EN 12756. Das Pumpengehäuse besteht aus Gusseisen der Werkstoffgüte GG 25 (GJL-250), das Laufrad aus Gusseisen EN-GJL-200 (GG 20). Die Rohrleitungsanschlüsse sind als DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2 ausgeführt, jeweils mit einem Nenndurchmesser von DN 65 für Ein- und Auslass.

Welche elektrischen und motorischen Eigenschaften besitzt die Pumpe?

Die Pumpe ist mit einem Normmotor der Energieeffizienzklasse IE3 ausgestattet, der eine Motorausgangsleistung von 2,2 kW bei einer Drehzahl von 1450 1/min liefert. Der Nennstrom beträgt 4,4 A bei einer Bemessungsspannung von 3 x 380-420 V (Dreieck) bzw. 660-725 V (Stern). Die Schutzart des Motors ist IP55, die Isolationsklasse F. Die Pumpe verfügt über Anschlussklemmen und unterstützt eine Kommunikation über RS-485 sowie Schnittstellensignale 0-10 V / 2-10 V und 0-20 mA / 4-20 mA. Eine Drehzahlregelung ist nicht integriert.

Wie sind die Betriebsbedingungen und Effizienz der Pumpe?

Die Pumpe ist für eine Umgebungstemperatur von -20 bis 55 °C ausgelegt und kann Medien mit Temperaturen von -25 bis 120 °C fördern. Der Mindesteffizienzindex (MEI) liegt bei 0,7, was auf eine hohe Energieeffizienz hinweist. Die maximale Förderhöhe beträgt 15 Meter, der maximale Volumenstrom 43 m³/h. Die Pumpe ist nicht selbstansaugend und nicht explosionsgeschützt.

Technische Daten

• Maximaler Volumenstrom: 43 m³/h
• Maximale Förderhöhe: 15 m
• Maximaler Betriebsdruck: 16 bar
• Motorausgangsleistung (P2): 2,2 kW
• Drehzahl: 1450 1/min
• Nennstrom: 4,4 A
• Bemessungsspannung: 3 x 380-420 V (Dreieck) / 660-725 V (Stern)
• Schutzart: IP55
• Werkstoff Pumpengehäuse: Gusseisen GG 25 (GJL-250)
• Werkstoff Laufrad: Gusseisen EN-GJL-200 (GG 20)

Die Grundfos Trockenläuferpumpe TPD 65-150/4 A-F-A-BQQE-IW3 bietet eine robuste und wartungsfreundliche Lösung für anspruchsvolle Wasserversorgungsaufgaben. Mit einer Leistung von 2,2 kW, einem maximalen Volumenstrom von 43 m³/h und einer Förderhöhe von 15 Metern erfüllt sie hohe Anforderungen an Effizienz und Zuverlässigkeit.
