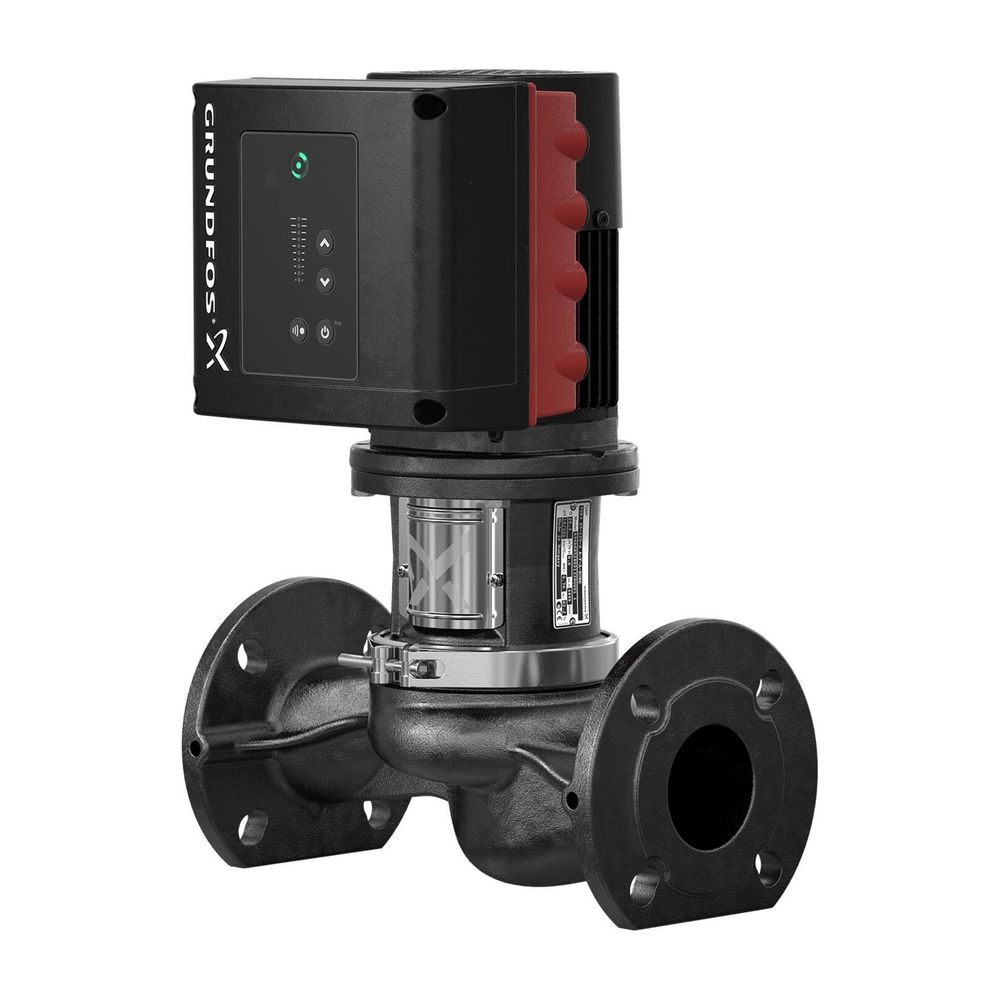

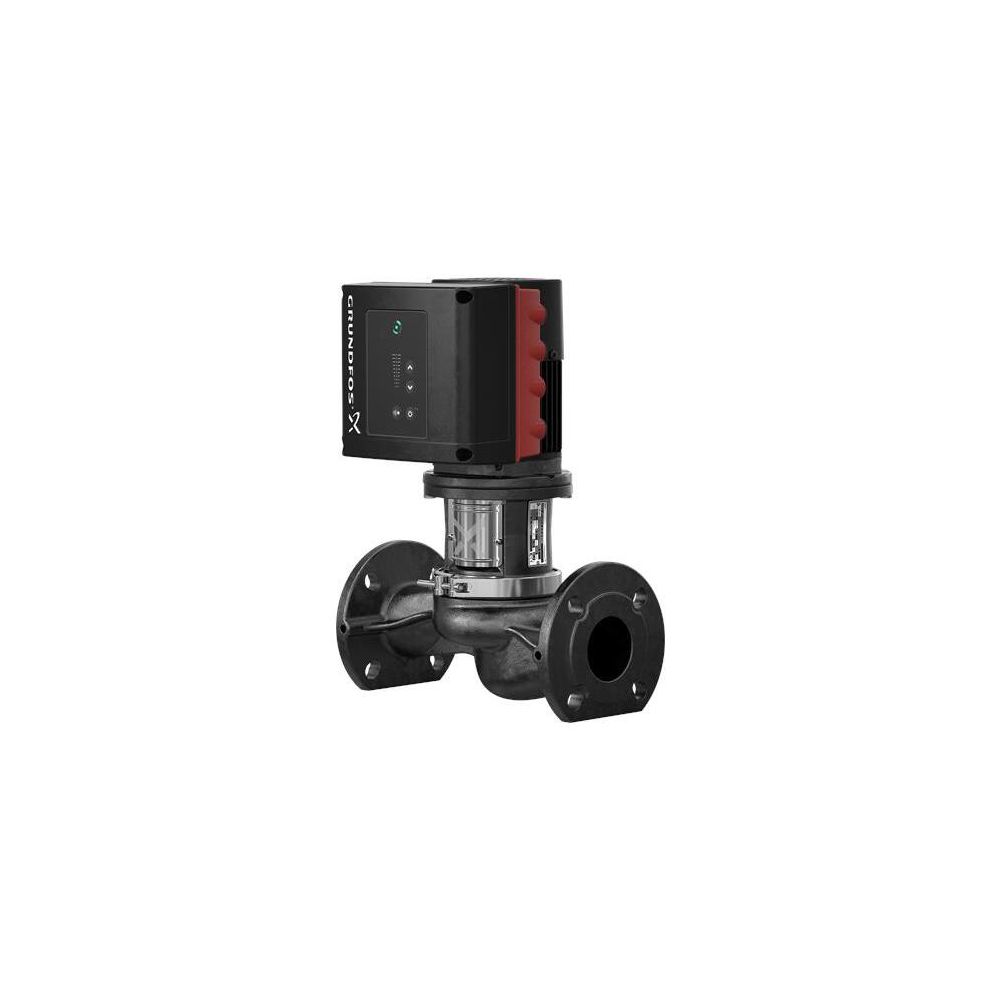

Grundfos Trockenläuferpumpe elektronisch geregelt TPE2 50-120 N-A-F-A-BQQE-EYB, 3x380-500V 1,35-1,3A 10 bar 12m 36m3/h

Die Grundfos TPE2 50-120 N-A-F-A-BQQE-EYB ist eine elektronisch geregelte Trockenläuferpumpe in kompakter Inlinebauweise. Als einstufige Spiralpumpe konzipiert, zeichnet sie sich durch gegenüberliegende Saug- und Druckstutzen mit identischem Nenndurchmesser aus. Ausgestattet mit einem hocheffizienten Motor der Energieeffizienzklasse IE5, bietet dieses Modell eine stufenlose Drehzahlregelung für einen bedarfsgerechten Betrieb. Die Pumpe ist für den Einsatz in Systemen mit einem maximalen Arbeitsdruck von 10 bar ausgelegt und eignet sich für Medientemperaturen von -25 °C bis 120 °C.

Wie ist die Pumpe konstruiert?

Die TPE2 Serie folgt dem bewährten Top-Pull-Out-Prinzip. Dies ermöglicht eine effiziente Wartung, da der Pumpenkopf bestehend aus Motor, Kopfstück und Laufrad einfach abgenommen werden kann, während das Pumpengehäuse fest in der Verrohrung verbleibt. Das Gehäuse besteht aus robustem Grauguss (EN-GJL-250), während das Laufrad aus einem widerstandsfähigen Verbundwerkstoff (PES mit 30 % Glasfaserverstärkung) gefertigt ist. Die Gleitringdichtung entspricht der Norm EN 12756, was eine zuverlässige Abdichtung im Dauerbetrieb sicherstellt.

Welche Steuerungsmöglichkeiten bietet das Gerät?

Die Pumpe verfügt über einen integrierten Frequenzumrichter, der eine präzise Anpassung der Leistung an den aktuellen Bedarf ermöglicht. Zur Kommunikation und Steuerung stehen diverse Schnittstellen zur Verfügung, darunter ein potentialfreier Schaltkontakt sowie Eingänge für 0-10 V, 2-10 V, 0-20 mA und 4-20 mA Signale. Zudem ist der Anschluss von PT100, PT1000 oder PTC Sensoren möglich. Eine RS-485 Schnittstelle ist ebenfalls vorhanden, um die Pumpe in übergeordnete Systeme einzubinden.

Technische Daten

• Motorausgangsleistung (P2): 0,55 kW
• Max. Volumenstrom: 36 m³/h
• Max. Förderhöhe: 12 m

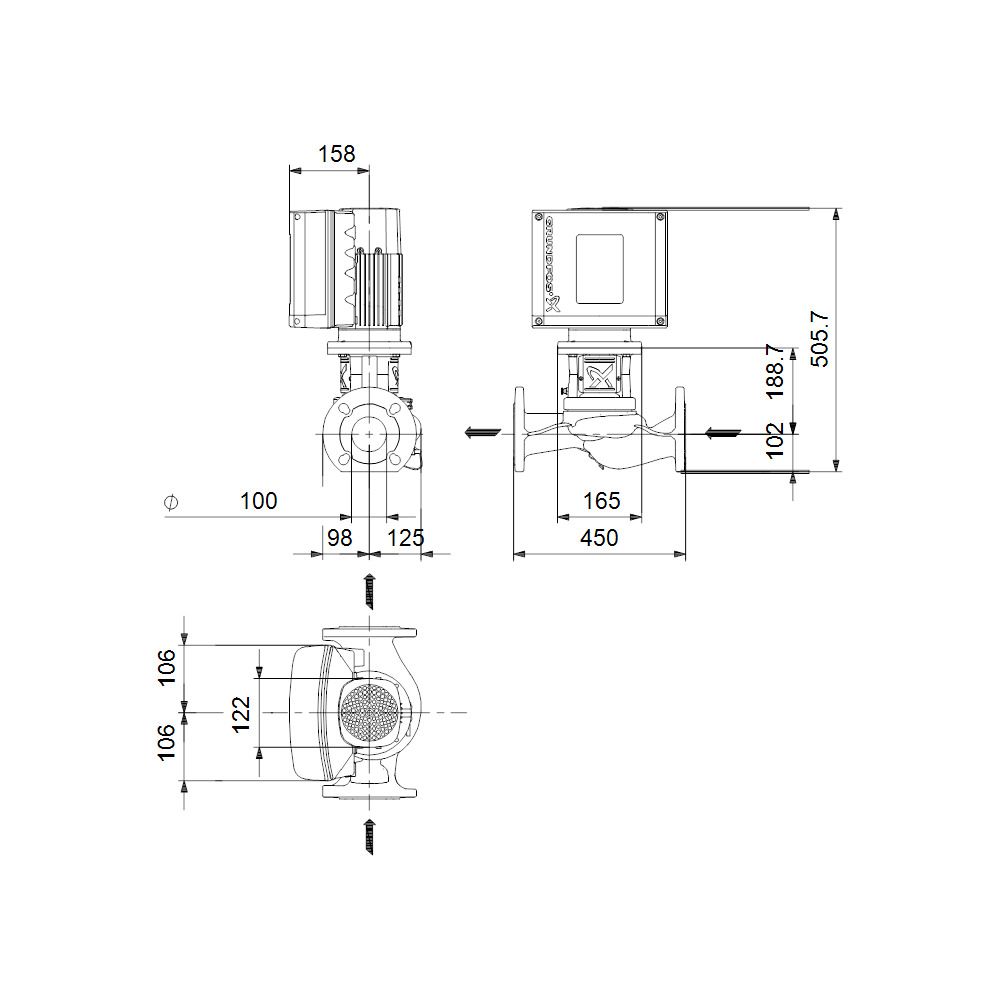

• Nenndurchmesser: DN 50
• Einbaulänge: 280 mm
• Energieeffizienzklasse: IE5
• Schutzart: IP55
• Max. Arbeitsdruck: 10 bar
• Umgebungstemperatur: -20 bis 50 °C
• Frequenz: 50/60 Hz

Die Grundfos TPE2 50-120 überzeugt durch ihre hohe Energieeffizienz gemäß IE5-Standard und ihre flexible, stufenlose Drehzahlregelung. Mit einer Motorleistung von 0,55 kW und einem maximalen Volumenstrom von 36 m³/h ist sie eine leistungsstarke Lösung für anspruchsvolle Anwendungen. Die robuste Bauweise aus Grauguss und die wartungsfreundliche Top-Pull-Out-Konstruktion machen sie zu einer langlebigen Komponente in der Haustechnik, die durch ihre vielfältigen Schnittstellen eine präzise Steuerung und Integration in bestehende Anlagen ermöglicht.
