Beschreibung

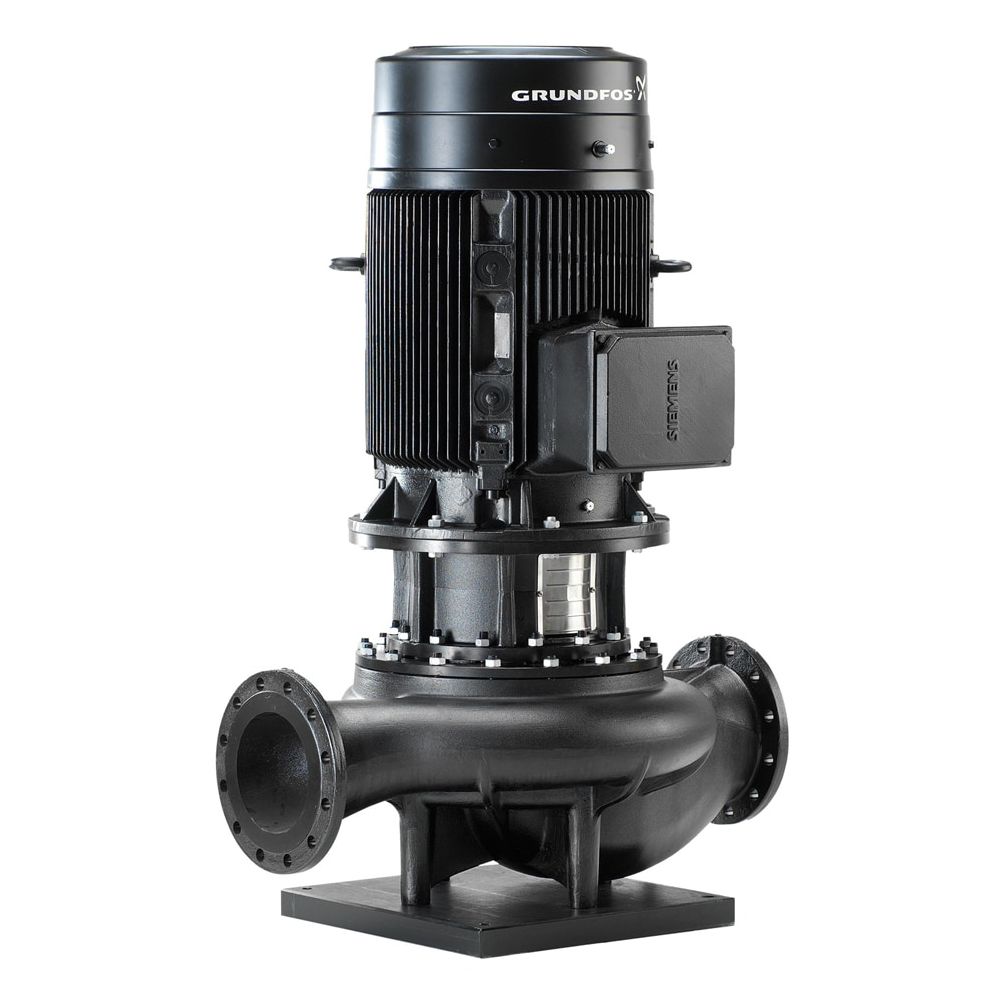

GRUNDFOS Trockenläuferpumpe TP100-250/4-A3-F-O-DAQF PN25 3x400V
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt.
Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Pipework connection is via PN 25 DIN flanges (EN 1092-2 and ISO 7005-2).
Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
TP 100-250/4
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt.
Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Pipework connection is via PN 25 DIN flanges (EN 1092-2 and ISO 7005-2).
Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
Art der Steuerung:
Frequency converter: ohne
Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: 0 .. 140 °C
Medientemperatur während des Betriebs: 20 °C
Dichte: 998.2 kg/m³
Technische Daten:
Pumpendrehzahl, auf der die Pumpendaten beruhen: 1460 1/min
Nennförderstrom: 131 m³/h
Nennförderhöhe: 20.7 m
Tatsächlicher Laufraddurchmesser: 270 mm
GLRD Code: DAQF
ISO Abnahmekl.: ISO9906:2012 3B
Werkstoffe:
Pumpengehäuse: Duktiles Gusseisen
Pumpenmantel: EN-GJS-400-18-LT
Pumpengehäuse: ASTM Grade 60-40-18
Laufradwerkstoff: Grauguss
Laufrad: EN-GJL-200
Laufradwerkstoff gemäß ASTM: ASTM class 30
Installation:
Umgebungstemperatur: -30 .. 60 °C
Max. Betriebsdruck: 25 bar
Max. Druck bei vorgegebener Temperatur: 25 bar / 140 °C
Anschlusstyp: DIN
Anschlussgröße: DN 100
Nenndruckstufe: PN 25
Port-to-port length: 670 mm
Grösse Motorflansch: FF300
Elektrische Daten:
Bauart des Motors: 160MA
IE-Wirkungsgradklasse: IE3
Motorbemessungsleistung P2: 11 kW
Netzfrequenz: 50 Hz
Bemessungsspannung: 3 x 380-415D/660-690Y V
Bemessungsstrom: 21,2-20,4/12,2-12,0 A
Anlaufstrom: 710-810 %
Leistungsfaktor Cos phi: 0.86-0.81
Nenn-Drehzahl: 1470-1475 1/min
Wirkungsgrad: IE3 91,4%
Motorwirkungsgrad bei Vollast: 91.4 %
Motorwirkungsgrad bei 3/4-Last: 92.1 %
Motorwirkungsgrad bei halber Last: 91.6 %
Motorpole: 4
Schutzart (gemäß IEC 34-5): 55 Dust/Jetting
Wärmeklasse (IEC 85): F
Motor - Produktnummer: 87420031
Sonstiges:
Mindesteffizienzindex MEI ≥: 0.45
Nettogewicht: 279 kg
Bruttogewicht: 327 kg
Versandvol.: 0.95 m³
Technische Daten
| Hersteller-Warengruppe | Trockenläuferpumpen |
| Hersteller-Produktgruppe | Trockenläuferpumpe TP 300 |
| Hersteller-Artikelnummer | 99087212 |
| Hersteller | Grundfos |
| Anschluss | Flansch |
| Anschlussmaß Pumpengehäuse | DN 100 |
| Art der Drehzahlregelung | ohne |
| Artikelnummer | GRUNDFOS-99087212 |
| Breite 1 | 281 |
| Breite 2 | 246 |
| Doppelpumpe | nein |
| Drehzahl | 1460 |
| Drehzahlregelung Motor | ohne |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Einbaulänge | 670 |
| Förderhöhe bei Nennvolumenstrom | 202,95 |
| Gewicht | 327 kg |
| Isolationsklasse nach IEC | F |
| Max Mediumtemperatur (Dauerbetrieb) | 140 |
| Min Mediumtemperatur (Dauerbetrieb) | 0 |
| Mit ovalen Gegenflanschen | nein |
| Motor mit verlängerter Achse | nein |
| Motorausgangsleistung (P2) | 11 |
| Nenninnendurchmesser | DN 100 |
| Nennstrom | 20,74 |
| Nennvolumenstrom | 131 |
| Pumpenhöhe | 1009 |
| Schutzart (IP) | IP55 |
| Selbstansaugend | nein |
| WEEE-Nr. | 58075890 |
GRUNDFOS GMBH
Schlüterstr. 33
40699 Erkrath
Deutschland
40699 Erkrath
Deutschland
Grundfos Pumpenlösungen und Systeme
Grundfos ist ein dänischer Hersteller für Pumpen und Pumpensysteme. Seit der Firmengründung beeindruckt Grundfos durch langjährige Erfahrung und technologische Expertise in der Entwicklung und Herstellung innovativer Pumpensysteme. Das dänische Traditionshaus ist heute einer der führenden Produzenten von Pumpen für Industrie und Privatgebrauch weltweit. Zu den drei Hauptproduktgruppen zählen Umwälzpumpen für Heizungs- und Klimatechnik (darunter Zirkulationspumpen), Tauchpumpen und Verdrängerpumpen.
Mit Grundfos setzen Sie auf eine zuverlässige und qualitativ hochwertige Marke, die auf lange Haltbarkeit und Langlebigkeit ihrer Produkte setzt. Ob für den industriellen oder privaten Gebrauch, die Pumpen von Grundfos bieten Ihnen eine breite Palette an Lösungen für Ihre spezifischen Anforderungen. Wenn Sie auf der Suche nach einer effizienten Marken-Pumpe sind, dann ist Grundfos die perfekte Wahl für Sie. Und überzeugen Sie sich selbst von den ausgezeichneten Produkteigenschaften der Grundfos Pumpen zu gewohnt fairen Preisen. Entdecken Sie beliebte Produktreihen wie alpha, scala oder magna auf heizung-billiger.de!
