Beschreibung

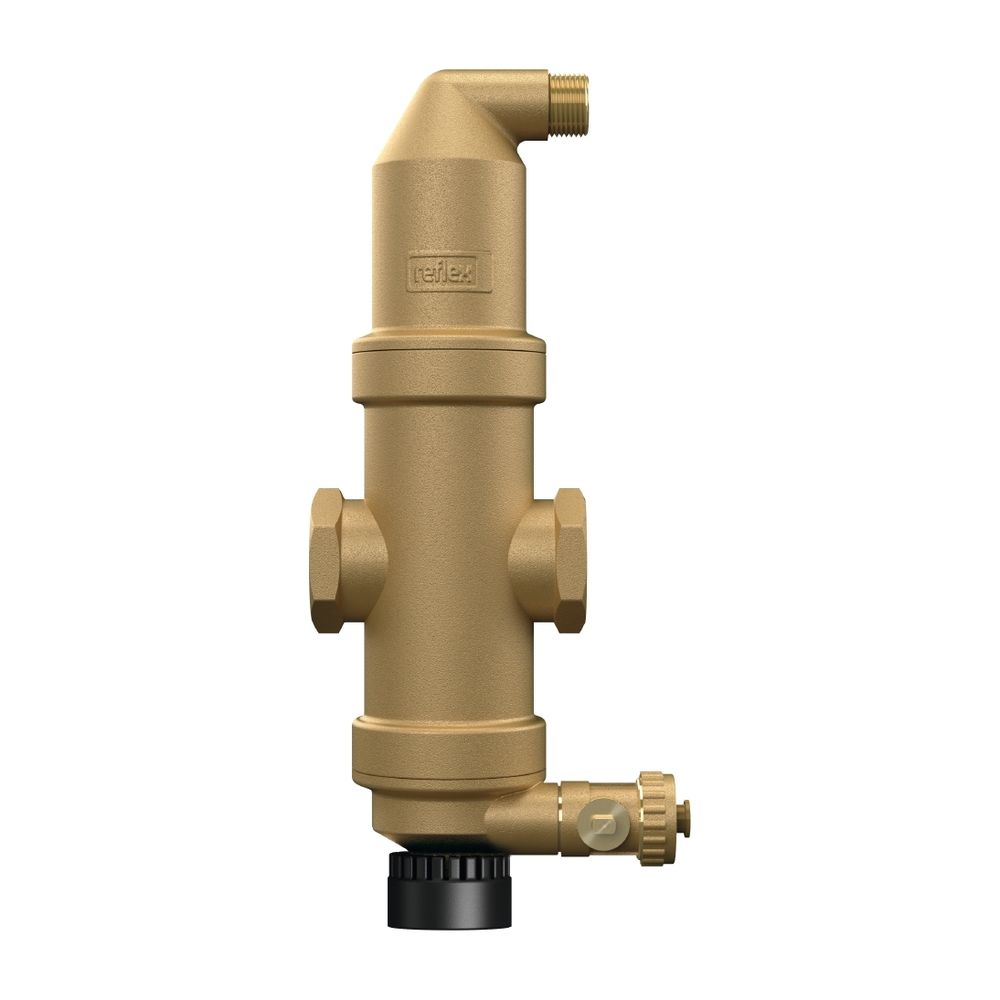

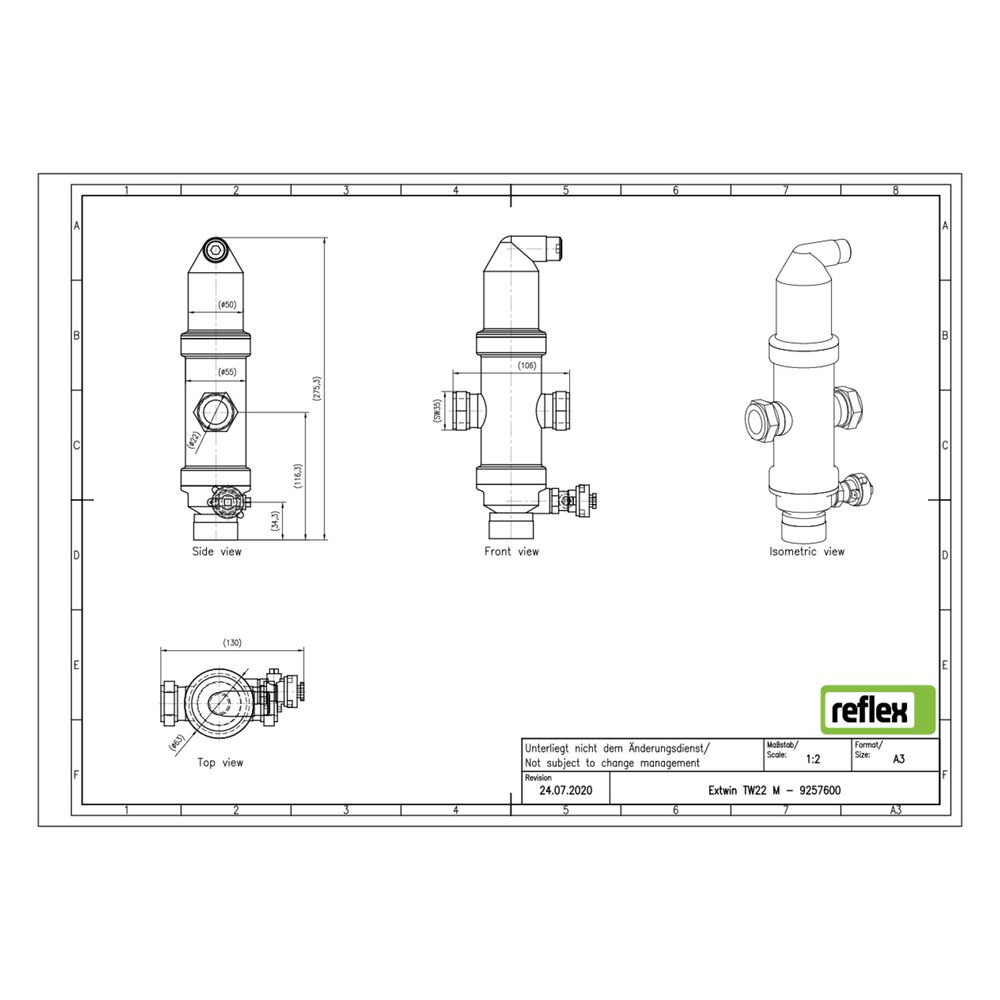

Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 22 M, mit Klemmring und Magnet, 10 bar
Der Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 22 M mit Klemmring und Magnet ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm, Mikroblasen und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Das Gerät ist für geschlossene flüssigkeitsgefüllte Systemkreisläufe mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.
Wie schützt der Extwin Schmutzabscheider empfindliche Geräte?
Der Extwin Schmutzabscheider sammelt Gasblasen und Mikroblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, nicht absperrbaren Großentlüfter ab. Gleichzeitig entfernt er Partikel ab einer Größe von 5 Mikrometern aus dem System, wodurch empfindliche Komponenten an Hochpunkten vor Ablagerungen und Luftschäden geschützt werden.
Wie funktioniert die magnetische Partikelabscheidung?
Der integrierte Hochenergie-Dauermagnet Easy Clip besteht aus einer isostatisch gepressten Neodym-Scheibe in einer TPE-Ansteckhülse. Er erzeugt ein axial ausgerichtetes Magnetfeld, das ferromagnetische Partikel im Fluidstrom direkt in der Abscheidekammer separiert und fixiert. Der Magnet ist abnehmbar, sodass die Partikel durch einfaches Abziehen des Ansteckmagneten und anschließende Reinigung ohne Betriebsunterbrechung entfernt werden können.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Unterbrechung des Betriebs erlaubt. Dies erleichtert die Instandhaltung und sorgt für eine dauerhafte Systemfunktion.
Für welche Systeme und Medien ist der Extwin geeignet?
Der Schmutzabscheider ist für geschlossene Heiz- und Kühlsysteme konzipiert und kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Er ist nicht für offene Systeme oder Solaranlagen vorgesehen.
Technische Daten
- Anschluss: Klemmring
- Werkstoff Gehäuse: Messing
- Nenndurchmesser: 3/4 Zoll (DN 20)
- Rohraußendurchmesser: 26,90 mm
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Ausführung: horizontal
- Magnetisches Funktionsprinzip: ja
- Automatischer Entlüfter: ja
- Geeignet für: geschlossene Systeme, Heizung, Kühlen
Der Reflex Extwin Schmutzabscheider TW 22 M mit Klemmringanschluss und integriertem Magnet bietet eine zuverlässige Kombination aus Mikroblasenabscheidung, Schlammabscheidung und magnetischer Partikelentfernung. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und unterstützt die dauerhafte Systemfunktion durch einfache Wartungsmöglichkeiten.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257600 |
| Hersteller | Reflex |
| Anschluss | Klemmring |
| Artikelnummer | REFLEX-9257600 |
| Ausführung | horizontal |
| Baulänge | 106,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705198977 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 1,85 kg |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
