Beschreibung
Reflex S Ausdehnungsgefäß MAG 33, Nennvolumen 33l, 10 bar, Vollmembran, Weiß
Das Reflex S Ausdehnungsgefäß MAG 33 von Reflex ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich für Frostschutzmittelzusätze von 25 bis 50 Prozent. Die langlebige Epoxidharzbeschichtung schützt das Gefäß, während die nicht tauschbare Vollmembran aus Butylkautschuk (IIR) eine zuverlässige Trennung von Wasser- und Gasraum ermöglicht.
Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es kann mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent betrieben werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Der Dauerbetrieb ist für Mediumtemperaturen von -10 bis 70 °C vorgesehen. Das Gefäß ist für die vertikale Installation mit Befestigungslaschen ausgelegt.
Welche technischen Merkmale zeichnen das Reflex S MAG 33 aus?
Das Gefäß verfügt über eine nicht tauschbare Vollmembran, die das Volumen von 33 Litern zuverlässig trennt. Es besitzt metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Die Bauhöhe und das Kippmaß betragen jeweils 458 mm, der Durchmesser liegt bei 354 mm. Ein Vordruck von 1,5 bar ist werkseitig eingestellt. Das Gefäß ist nicht mit separatem Befestigungsmaterial ausgestattet, die Befestigungslaschen sind jedoch integriert.
Wie ist das Reflex S Ausdehnungsgefäß konstruiert und zertifiziert?
Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Epoxidharzbeschichtung sorgt für Korrosionsschutz. Die Membran aus Butylkautschuk (IIR) ist nicht austauschbar. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet und verfügt über keine integrierten Sicherheitsventile oder Manometer.
Technische Daten
- Nennvolumen: 33 Liter
- Maximaler Betriebsdruck: 10 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Frostschutzmittelzusatz: 25 bis 50 %
- Membranmaterial: Butylkautschuk (IIR)
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)

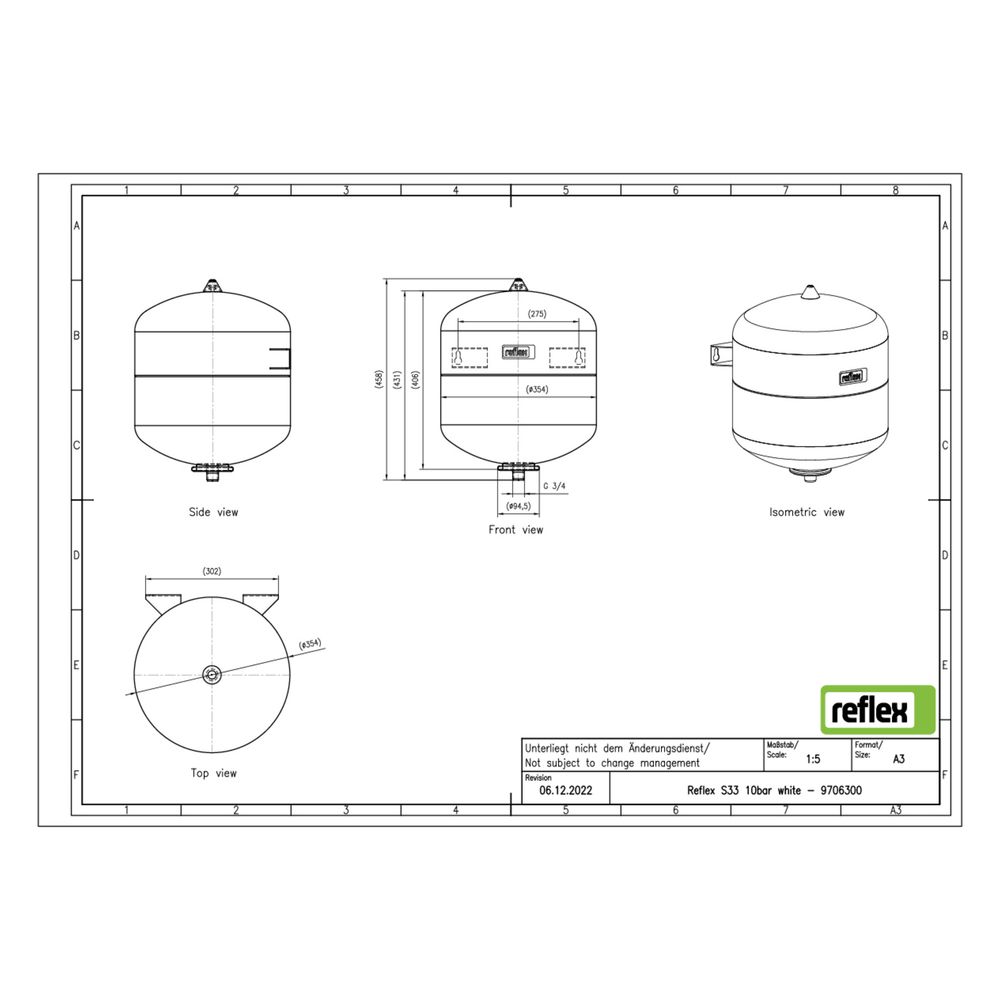

- Bauhöhe/Kippmaß: 458 mm
- Durchmesser: 354 mm
- Farbe: Weiß
Das Reflex S Ausdehnungsgefäß MAG 33 bietet eine robuste und langlebige Lösung für den Ausgleich von Volumenänderungen in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 33 Litern, einem maximalen Betriebsdruck von 10 bar und der Eignung für Frostschutzmittelzusätze bis 50 Prozent ist es optimal auf die Anforderungen moderner Anlagen abgestimmt und unterstützt eine zuverlässige Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex S |
| Hersteller-Produktgruppe | Reflex S |
| Hersteller-Artikelnummer | 9706300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-9706300 |
| Bauhöhe | 458,00 |
| Durchmesser | 354,00 |
| EAN-13 | 4036705057748 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 5,6 kg |
| Kippmaß | 458,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | DE30666633 |
