Beschreibung
Reflex Exferro Dauermagnet, für Exdirt D und Extwin TW, DN 80 bis DN 100
Der Reflex Exferro Dauermagnet ist ein Hochenergie-Dauermagnet, der speziell für den optionalen oder nachträglichen Einbau in die Exdirt und Extwin TW Schlamm- und Schmutzabscheider mit DN 80 bis DN 100 entwickelt wurde. Er dient der effektiven Separierung und Fixierung von ferromagnetischen Partikeln im Abscheideprozess und unterstützt so die Reinigung des Fluidstroms in Heizungs- und Kühlanlagen.
Wie funktioniert der Reflex Exferro Dauermagnet?

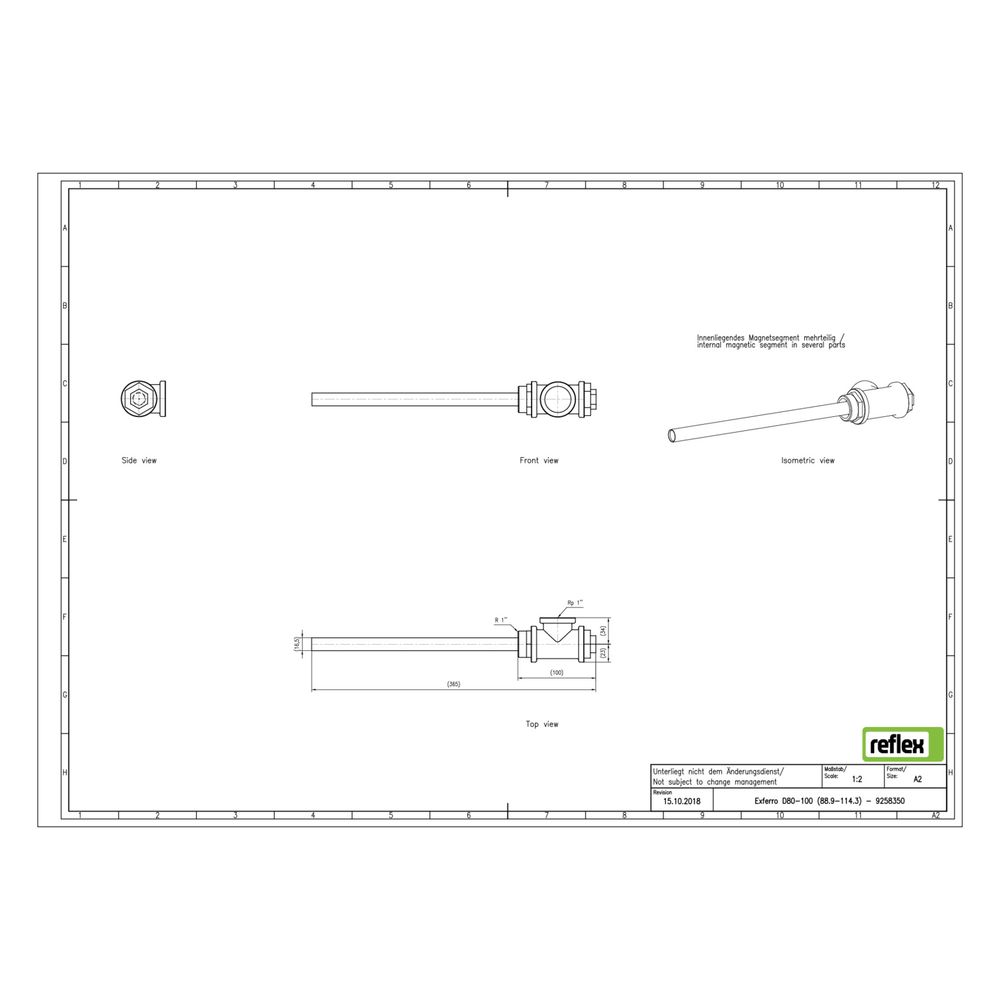

Der Dauermagnet besteht aus einem isostatisch gepressten Neodym-Eisen-Bor Stab, der in eine Einschraubtauchhülse eingesetzt ist. Diese Konstruktion ermöglicht es, ferromagnetische Partikel aus dem Fluidstrom gezielt anzuziehen und zu fixieren. Die Magnethülse kann zur Reinigung einfach herausgedreht werden, wodurch die gesammelten Partikel dauerhaft und gezielt aus dem Abscheidergehäuse entfernt werden können.
Für welche Anlagen ist der Exferro Dauermagnet geeignet?
Der Magnet ist kompatibel mit den Reflex Schlamm- und Schmutzabscheidern der Serien Exdirt und Extwin TW in den Nennweiten DN 80 bis DN 100. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, in denen eine zuverlässige Entfernung von metallischen Verunreinigungen erforderlich ist, um die Betriebssicherheit und Effizienz der Anlagen zu unterstützen.
Welche technischen Eigenschaften hat der Reflex Exferro Dauermagnet?
Der Dauermagnet ist für eine maximale Betriebstemperatur von 110 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Die Anschlussgröße am Wärmetauscher ist G 1'. Die Einbaulänge beträgt 365 Millimeter, bei einer minimalen Wartungshöhe von 415 Millimeter. Mit einem Gewicht von 1,40 Kilogramm ist der Magnet robust und dennoch handhabbar.
Technische Daten
- Typ: D/TW 80-100 (88,9-114,3 mm)
- Betriebstemperatur: 110 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss: G 1'
- Durchmesser: 25 mm
- Minimale Wartungshöhe: 415 mm
- Einbaulänge: 365 mm
- Gewicht: 1,40 kg
Der Reflex Exferro Dauermagnet bietet eine effiziente Lösung zur Entfernung von ferromagnetischen Partikeln in Exdirt und Extwin TW Schlamm- und Schmutzabscheidern. Mit seiner robusten Bauweise und den technischen Eigenschaften wie einer Betriebstemperatur von 110 °C und einem Betriebsüberdruck von 10 bar unterstützt er die zuverlässige Reinigung des Fluidstroms und trägt zur Werterhaltung der Heizungs- und Kühlanlagen bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9258350 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9258350 |
| EAN-13 | 4036705163265 |
| Ersatzteil | nein |
| Gewicht | 1,5 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
