Beschreibung
Reflex Exvoid Luft-Mikroblasenabscheider A G 1", mit Gewinde, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A G 1" mit Gewinde ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Die Ausführung aus Messing mit Gewinde ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich auch für Solaranlagen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.
Für welche Systeme ist der Exvoid geeignet?
Der Mikroblasenabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50% Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die Ausführung mit Messinggehäuse und Gewindeanschluss ist horizontal montierbar und unterstützt einen Durchfluss von 0,10 bis 2,00 m³/h.
Welche technischen Eigenschaften zeichnen den Exvoid aus?

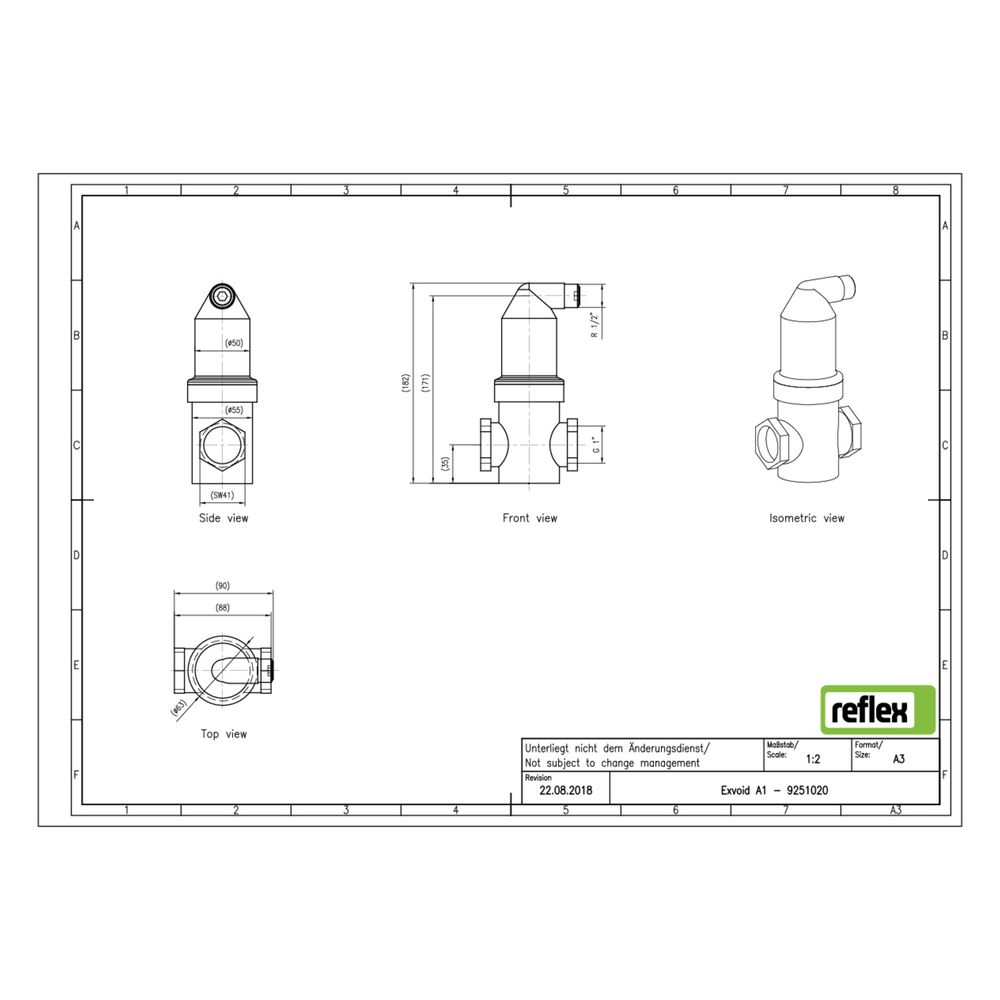

Der Exvoid Mikroblasenabscheider verfügt über einen Nenndurchmesser von 1 Zoll (25 mm) und einen Kvs-Wert von 17,20. Die Baulänge beträgt 88 mm bei einem Rohraußendurchmesser von 33,7 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C. Die Armatur arbeitet nach dem Vollstromprinzip mit Beruhigung und ist mit einem automatischen Entlüfter ausgestattet. Eine Reinigung während des Betriebs ist nicht möglich.
Technische Daten
- Nenndurchmesser: 1 Zoll (25 mm)
- Maximaler Arbeitsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Kvs-Wert: 17,20
- Durchflussleistung: 0,10 bis 2,00 m³/h
- Baulänge: 88 mm
- Rohraußendurchmesser: 33,7 mm
- Werkstoff Gehäuse: Messing
- Ausführung: horizontal
- Max. Glykol-Mischung: 50 %
- Geeignet für: geschlossene Heiz- und Kühlsysteme, Solar
- Automatischer Entlüfter: ja
Der Reflex Exvoid Luft-Mikroblasenabscheider A G 1" mit Gewinde bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, einem maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50% stellt er eine effiziente Lösung zur Betriebsentlüftung dar und unterstützt so die Betriebssicherheit und Effizienz der Anlage.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9251020 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9251020 |
| Ausführung | horizontal |
| Baulänge | 88,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705088063 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 1,2 kg |
| Kvs-Wert | 17,20 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
Downloads
Hersteller
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen, Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
- Sicherheits- und Installationshinweise Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
- Produkt- und Systemzulassung Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
- Wartung und Inspektion Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
