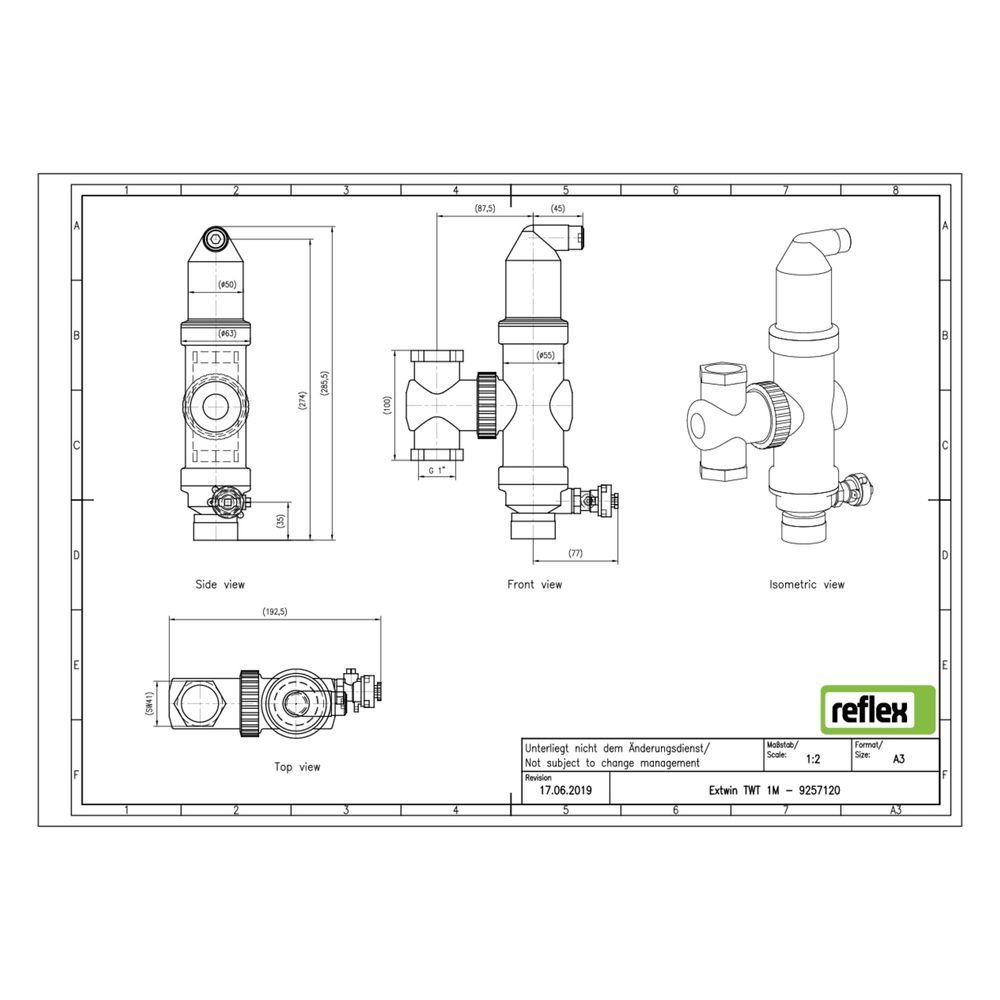

Reflex Extwin Twist Schmutzabscheider, Luft-Mikroblasenabscheider TWT G 3/4" M, mit Gewinde und Magnet, 10 bar
Der Reflex Extwin Twist Schmutzabscheider mit Luft-Mikroblasenabscheider TWT G 3/4" M ist eine kombinierte Armatur zur effizienten Entfernung von Schlamm, Mikroblasen und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Ausgestattet mit einem 360° drehbaren Anschluss und einem integrierten Magneten eignet sich der Schmutzabscheider für den Einsatz in geschlossenen flüssigkeitsgefüllten Anlagensystemen mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 %.
Wie funktioniert der Extwin Twist Schmutzabscheider?
Der Extwin Twist sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch über einen integrierten, absperrbaren oder nicht absperrbaren Großentlüfter in die Atmosphäre ab. Gleichzeitig entfernt das Gerät Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium. Der Schmutzabscheider ist für den Vollstrombetrieb mit Beruhigung ausgelegt und ermöglicht so eine effektive Trennung von Schlamm und Mikroblasen.
Welche Funktion erfüllt der integrierte Magnet?
Der integrierte Hochenergie-Dauermagnet Easy Clip besteht aus einer isostatisch gepressten Neodym-Scheibe in einer Ansteckhülse aus thermoplastischem Elastomer (TPE). Er fixiert ferromagnetische Partikel direkt in der Abscheidekammer durch ein axial ausgerichtetes Magnetfeld. Der Magnet kann für Wartungsarbeiten einfach abgezogen und gereinigt werden, ohne den Betrieb zu unterbrechen.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entfernung von angesammeltem Schlamm ohne Betriebsunterbrechung ermöglicht.
Für welche Anwendungen und Medien ist der Extwin Twist geeignet?
Der Schmutzabscheider ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er eignet sich für Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 %. Die Ausführung mit Messinggehäuse und Gewindeanschluss ist für vertikale Rohrleitungen mit einem Nenndurchmesser von 3/4 Zoll (DN 20) vorgesehen.
Technische Daten
- Anschlussgröße: 3/4 Zoll (DN 20)
- Werkstoff Gehäuse: Messing
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Kvs-Wert: 10,5
- Baulänge: 85 mm
- Rohraußendurchmesser: 33,7 mm
- Magnetisches Funktionsprinzip: Ja
- Automatischer Entlüfter: Ja
- Geeignet für: Heiz- und Kühlsysteme, geschlossene Systeme
Der Reflex Extwin Twist Schmutzabscheider kombiniert Mikroblasenabscheidung, Schlammabscheidung und magnetische Partikelentfernung in einem Gerät. Mit einem maximalen Arbeitsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in Heiz- und Kühlkreisläufen geeignet. Die einfache Wartung durch den abziehbaren Magneten und den Entschlammungskugelhahn unterstützt eine dauerhafte Systemfunktionalität.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257120 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9257120 |
| Ausführung | vertikal |
| Baulänge | 85,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705172632 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 2,73 kg |
| Kvs-Wert | 10,50 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
