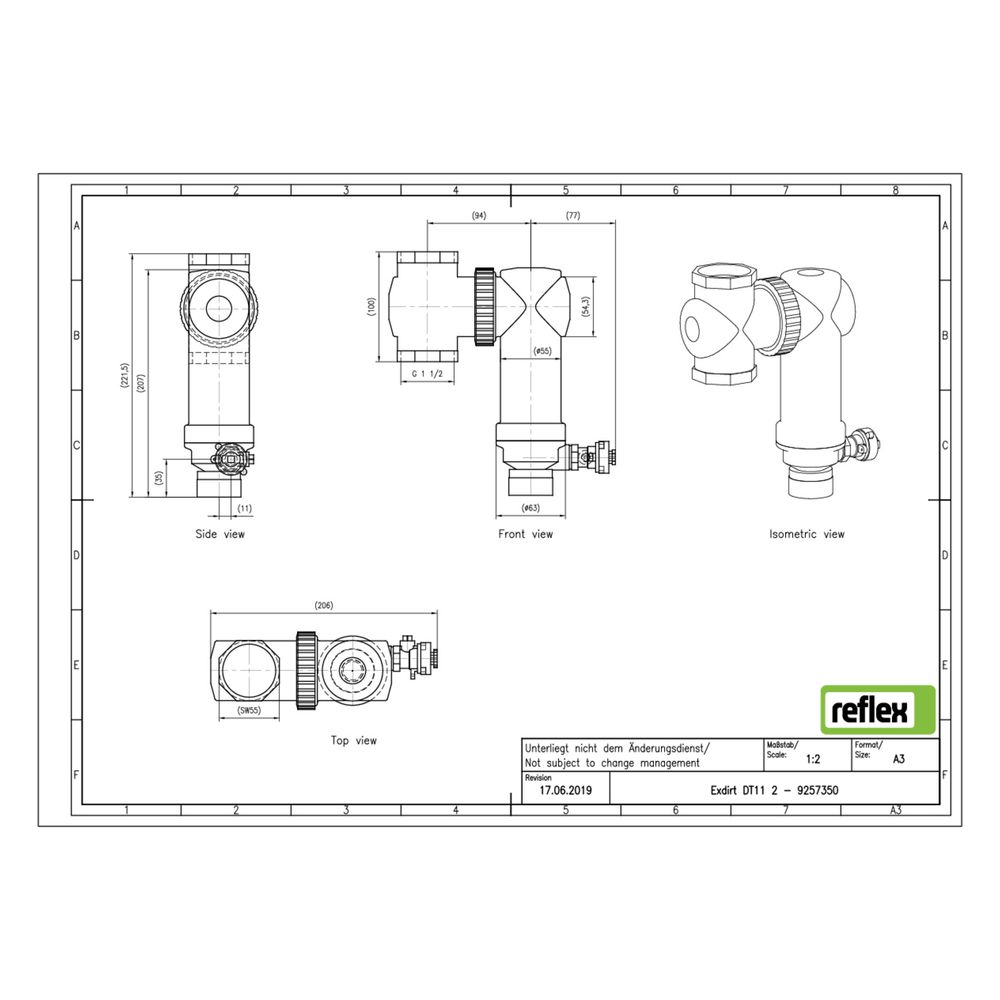

Reflex Exdirt Twist Schmutzabscheider DT G 1 1/2" M, mit Gewinde und Magnet, 10 bar
Der Reflex Exdirt Twist Schmutzabscheider DT G 1 1/2" M mit Gewindeanschluss und externem Ansteckmagnet ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel aus geschlossenen flüssigkeitsgefüllten Systemen mit Wasser oder Wasser-Glykol-Gemischen bis zu 50 % Glykolanteil und trägt so zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei.
Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?
Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutzpartikel effektiv aus dem Fluidstrom abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet aus einer isostatisch gepressten Neodym-Scheibe, eingebettet in eine TPE-Ansteckhülse, sorgt für die gezielte Abscheidung und Fixierung ferromagnetischer Partikel. Das axial ausgerichtete Magnetfeld ermöglicht eine hocheffiziente Trennung direkt in der Abscheidekammer.
Wie wird der Magnet eingesetzt und gewartet?
Der Easy Clip Ansteckmagnet ermöglicht eine schnelle, werkzeuglose Montage. Für Wartungsarbeiten lässt sich der Magnet einfach abziehen, ohne den Betrieb zu unterbrechen. Die Reinigung erfolgt durch Abziehen des Magneten und anschließendes Entfernen der Partikel, wodurch eine dauerhafte und gezielte Reinigung des Systems möglich ist.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen separaten Entschlammungskugelhahn möglich, der ebenfalls ohne Betriebsunterbrechung bedient werden kann. Dies erleichtert die Wartung und sorgt für eine kontinuierliche Funktion des Systems.
Für welche Anwendungen und Medien ist der Schmutzabscheider geeignet?
Der Reflex Exdirt Twist ist für vertikale Rohrleitungen mit einem Rohraußendurchmesser von 48,30 mm konzipiert. Er eignet sich für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Das Gerät ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50/50 % und nicht für offene Systeme oder Solaranlagen vorgesehen.
Technische Daten
- Anschlussgröße: 1 1/2 Zoll (40 mm)
- Werkstoff Gehäuse: Messing
- Maximaler Arbeitsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximaler Glykolanteil: 50 %
- Durchflussleistung: 0,10 bis 5,00 m³/h
- Kvs-Wert: 22,60
- Baulänge: 100 mm
- Magnetposition: extern, Ansteckmagnet
- Reinigung während des Betriebs: möglich
- Einsatz: geschlossene Heiz- und Kühlsysteme
Der Reflex Exdirt Twist Schmutzabscheider bietet eine effiziente und wartungsfreundliche Lösung zur Entfernung von Schmutz- und Schlammpartikeln in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem integrierten Hochleistungsmagneten und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er die Betriebssicherheit und verlängert die Lebensdauer der Anlage.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257350 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9257350 |
| Ausführung | vertikal |
| Baulänge | 100,00 |
| Durchflussleistung | 0,10 - 5,00 |
| EAN-13 | 4036705172762 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 2,8 kg |
| Kvs-Wert | 22,60 |
| Magnetisches Funktionsprinzip | ja |
| Magnetposition | extern |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 1/2 Zoll (40) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 48,30 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
