Reflex Erweiterungsmodul I/O für Variomat Giga

Der Reflex Erweiterungsmodul I/O für Variomat Giga ist eine modulare Erweiterung für Steuerungen der Serien Reflexomat, Variomat und Servitec. Das grüne Kunststoffgehäuse mit Schutzart IP54 ermöglicht die direkte Integration in die Steuereinheit oder eine optionale Wandmontage. Das Modul erweitert die Steuerung um analoge und digitale Ein- und Ausgänge zur präzisen Überwachung und Steuerung von Druck- und Niveaumessungen sowie zur Bearbeitung von Meldungen und Alarmen.

Welche Funktionen bietet das Erweiterungsmodul I/O?

Das Modul verfügt über zwei Trennverstärker für analoge Signale der Druck- und Niveaumessung. Es sind sechs digitale Eingangskontakte und sechs potenzialfreie digitale Ausgangskontakte vorhanden, die frei parametrierbar sind. Die digitalen Eingänge sind aufgeteilt in drei Öffner mit 24 V Eigenpotenzial, die beispielsweise für externe Temperaturüberwachung, Mindestdrucksignale oder Handnachspeisung genutzt werden können, sowie drei Schließer mit 230 V externem Potenzial, die für Not-Aus-Funktionen oder Handbetrieb von Pumpen und Überströmeinrichtungen vorgesehen sind. Die digitalen Ausgänge sind als potenzialfreie Wechsler ausgeführt und können Meldungen wie Nachspeisefehler oder Drucküberschreitungen signalisieren.

Wie erfolgt die Montage und Integration des Moduls?

Das Kunststoffgehäuse des Erweiterungsmoduls ist für den Einbau in den vorgesehenen Montageplatz der Steuereinheit konzipiert. Alternativ ist eine bauseitige Wandmontage oder der Einbau in andere Schaltschränke möglich. Die elektrische Verdrahtung zur Steuereinheit muss bauseits erfolgen. Das Modul ist für die Frontmontage geeignet und arbeitet nicht selbstständig, sondern als Erweiterung der bestehenden Steuerung.

Welche technischen Eigenschaften und Anschlusswerte sind zu beachten?

Das Modul arbeitet mit einer Netzspannung von 230 V bei 50 Hz. Es besitzt die Schutzart IP54, die Schutz gegen Staub und Spritzwasser bietet. Die Abmessungen betragen 175 mm in der Höhe, 175 mm in der Breite und 70 mm in der Tiefe bei einem Gewicht von 1 kg. Das Gehäuse ist aus grünem Kunststoff gefertigt. Das Modul verfügt über keinen PC-Anschluss, keine DIN-Schienenmontage und keine LED-Anzeigen für Ein- oder Ausgänge.

Technische Daten

• Netzspannung: 230 V/50 Hz
• Schutzart: IP54

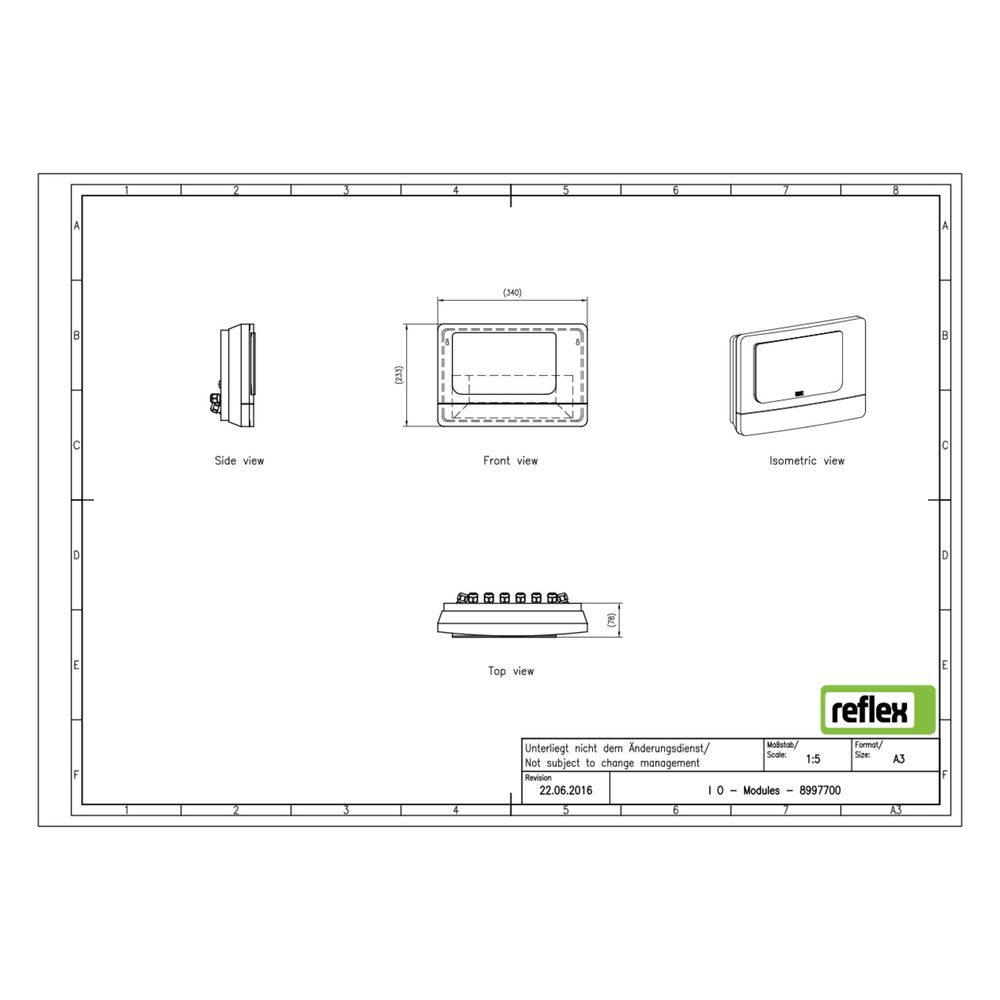

• Abmessungen (H x B x T): 175 mm x 175 mm x 70 mm
• Gewicht: 1,00 kg
• Digitale Eingänge: 6 (3 Öffner 24 V Eigenpotenzial, 3 Schließer 230 V extern)
• Digitale Ausgänge: 6 potenzialfreie Wechsler
• Analoge Ausgänge: 2 (Trennverstärker für Druck- und Niveausignale)
• Farbe: grün
• Montage: Frontmontage, Wandmontage oder Einbau in Schaltschrank

Das Reflex Erweiterungsmodul I/O für Variomat Giga erweitert Steuerungen um vielseitige digitale und analoge Schnittstellen zur Überwachung und Steuerung von Druck- und Niveaumessungen. Mit Schutzart IP54 und kompakten Abmessungen ist es flexibel montierbar und unterstützt eine präzise Steuerung bei einer Netzspannung von 230 V. Die frei parametrierbaren Ein- und Ausgänge ermöglichen eine individuelle Anpassung an verschiedene Anwendungen und Meldungen.
