Reflex Exvoid Twist Luft-Mikroblasenabscheider AT G 1 1/2", mit Gewinde, 10 bar

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider AT G 1 1/2" ist ein hochwertiges Zubehör für Heiz- und Kühlsysteme, das Mikroblasen zuverlässig aus Wasser oder Wasser-Glykolgemischen entfernt. Mit einem maximalen Betriebsdruck von 10 bar und einem Glykolanteil von bis zu 50 % eignet sich der Abscheider besonders für geschlossene Anlagensysteme, einschließlich Solarinstallationen. Der 360° drehbare Anschluss ermöglicht flexible Einbaumöglichkeiten in vertikalen und horizontalen Rohrleitungen.

Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?

Der Exvoid Twist arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung, wodurch Gasblasen aus dem Flüssigkeitsstrom effektiv gesammelt werden. Das optimierte Abscheideelement sorgt für eine schnelle und zuverlässige Trennung der Mikroblasen. Über den integrierten, nicht absperrbaren Exvoid-T Großentlüfter werden die angesammelten Luftblasen automatisch und permanent in die Atmosphäre abgegeben, was die Betriebsentlüftung an Hochpunkten unterstützt.

Für welche Systeme und Medien ist der Mikroblasenabscheider geeignet?

Der Reflex Exvoid Twist ist für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und kann mit Wasser sowie Wasser-Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Er ist nicht für offene Systeme geeignet. Die Armatur ist kompatibel mit Solarinstallationen und kann in Systemen mit Mediumtemperaturen von 0 bis 110 °C eingesetzt werden.

Welche Anschluss- und Materialvarianten sind verfügbar?

Der Mikroblasenabscheider ist in der Ausführung mit Messinggehäuse und Gewindeanschluss in der Größe DN 20 (1 1/2 Zoll) erhältlich. Die Anschlussmöglichkeit ist um 360 Grad drehbar, was die Installation in vertikalen und horizontalen Rohrleitungen erleichtert. Alternativ sind Ausführungen aus Stahl mit Schweiß- oder Flanschanschluss verfügbar, die jedoch nicht Bestandteil dieses Produkts sind.

Welche technischen Leistungsmerkmale zeichnen den Exvoid Twist aus?

Der Abscheider verfügt über eine Baulänge von 100 mm und einen Kvs-Wert von 22,6, was auf einen guten Durchfluss bei geringem Druckverlust hinweist. Die Durchflussleistung liegt zwischen 0,1 und 5 m³/h. Die Armatur ist nicht mit Kupplungen ausgestattet und eine Reinigung während des Betriebs ist nicht möglich. Der maximale Arbeitsdruck beträgt 10 bar.

Technische Daten

• Anschlussgröße: 1 1/2 Zoll (DN 20)
• Werkstoff Gehäuse: Messing
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 22,6
• Durchflussleistung: 0,1 bis 5 m³/h

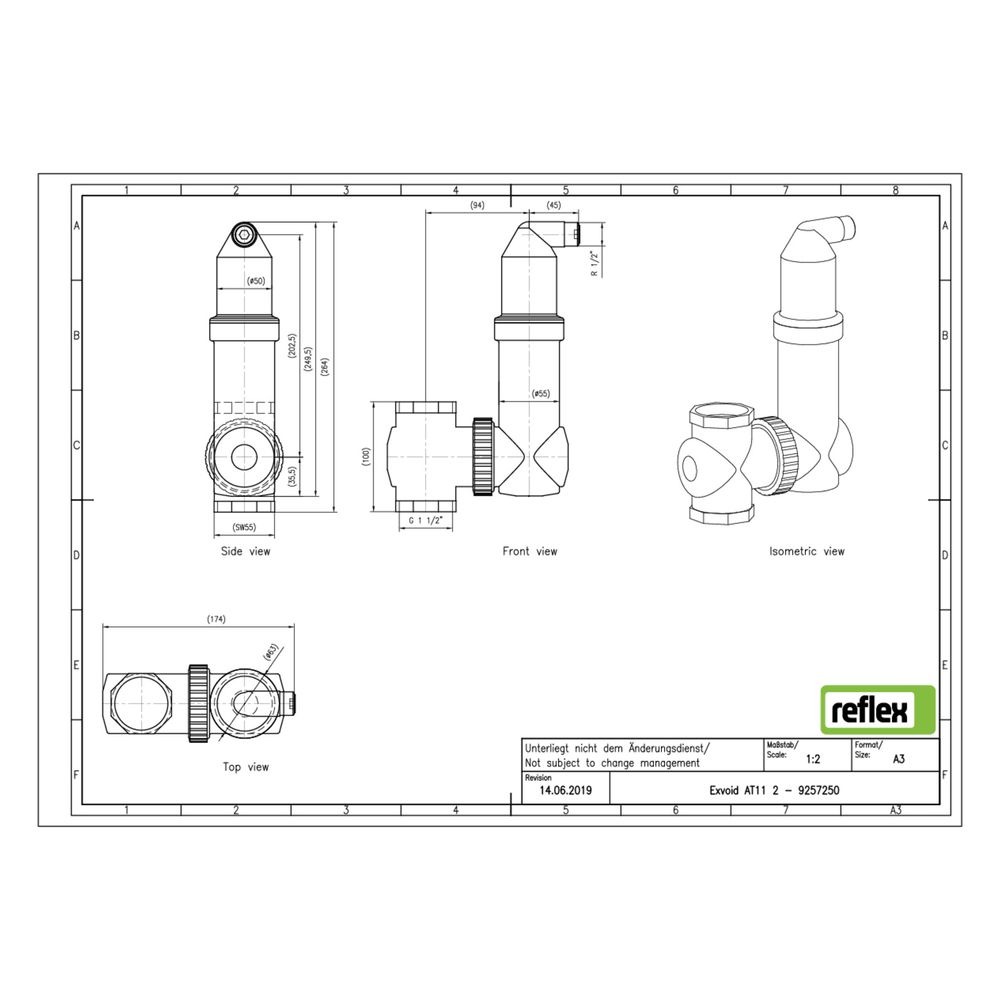

• Baulänge: 100 mm
• Anschlussart: Gewinde, 360° drehbar
• Einsatzbereich: Geschlossene Heiz- und Kühlsysteme, Solar
• Automatischer Entlüfter: Integriert, nicht absperrbar

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider bietet eine effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem drehbaren Anschluss und der automatischen Entlüftung unterstützt er den zuverlässigen Betrieb bei einem maximalen Druck von 10 bar und Mediumtemperaturen bis 110 °C.
