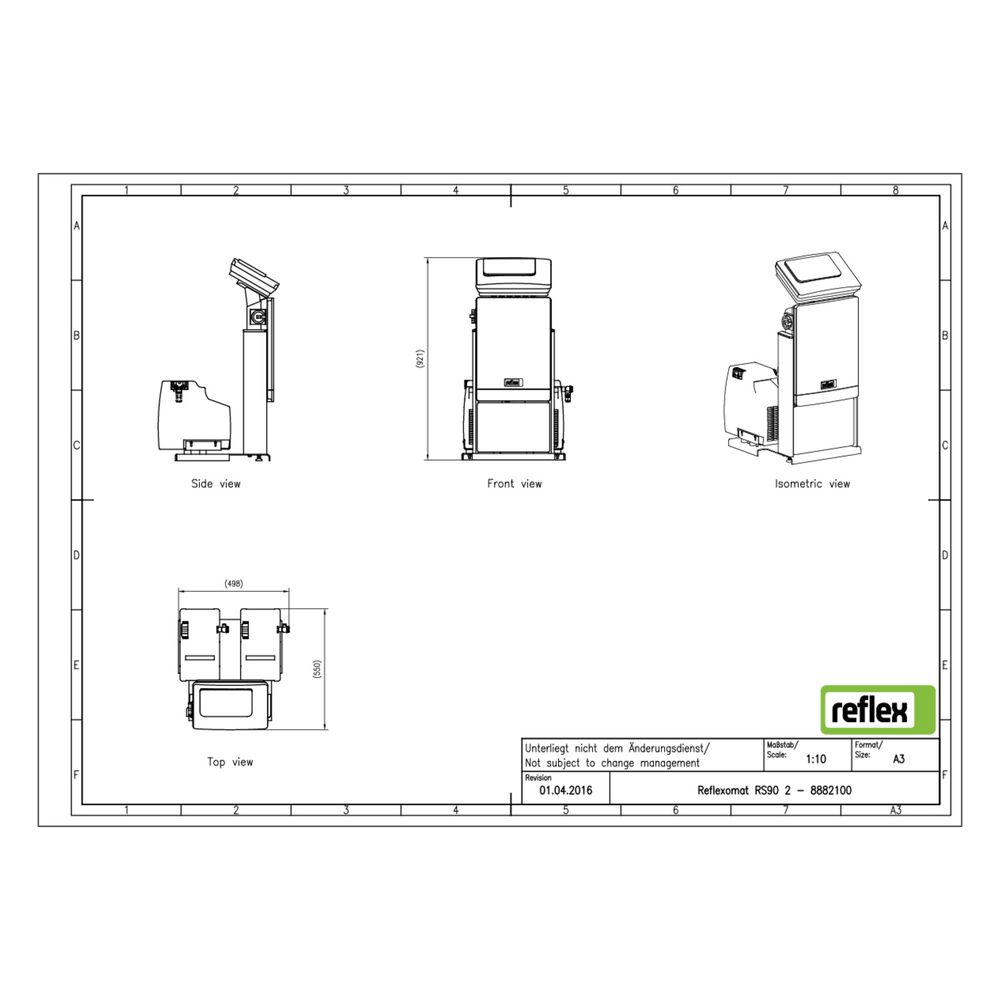

Reflex Reflexomat RS 90/2 T Steuereinheit mit 2 Kompressoren

Reflexomat Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen. Funktionseinheit bestehend aus Pneumatikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.Im Pneumatikteil wird die Druckhaltung mittels zweier Druckluftkompressoren in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensors. Pneumatikteil bestehend aus: -Druckluftkompressoren bauteilgeprüftes Luftmagnetventil bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes elekronischem Drucksensor entsprechender Verbindungsleitungen Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist möglich. Kommunikationselektronik bestehend aus: -4,3' resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen-zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen-serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen-potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung-zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck-Eingang zur Auswertung von Kontaktwasserzählern -Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw. -230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen Die Leistungselektronik ist in einem eigenen Kunstoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorung erfolgt über einen Hauptschalter. Im Einzelnen bestehend aus: -Hauptschalter an Gehäuseaußenseite Kompressorsteuerung Kabelmanagement für externe Anschlüsse Montageplatz für optionale Module Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet Control Touch ist eine vollautomatische und frei parametrierbare Mikroprozessorsteuerung mit Touch Bedienung, Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüll- niveau und allen relevanten Betriebs- und Störmeldungen, Funktionsschema, Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung, Minimalfüllniveau sowie der Funktion der Kompressoren, Luftmagnetventil und Nachspeiseventil. Funktionsweise der Druckhaltung in den Grenzen +/- 0,1 bar inkl. Kompressorüberwachung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter. Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.
