Reflex Exvoid Luft-Mikroblasenabscheider A 22mm, mit Klemmring, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A 22mm mit Klemmringanschluss und einem maximalen Betriebsdruck von 10 bar ist speziell für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%. Die Armatur ist ideal für den Einsatz an Hochpunkten zur Betriebsentlüftung und unterstützt die Systemeffizienz durch permanente Gasblasenableitung.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden durch das Prinzip des Vollstroms mit Beruhigung effektiv separiert. Anschließend erfolgt die automatische und permanente Ableitung der Luft über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre. Dies sorgt für eine kontinuierliche Entlüftung ohne manuelle Eingriffe.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50% Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was ihn vielseitig für verschiedene Anwendungen in der Haustechnik macht, einschließlich solarthermischer Anlagen.

Welche Anschluss- und Materialeigenschaften bietet das Gerät?

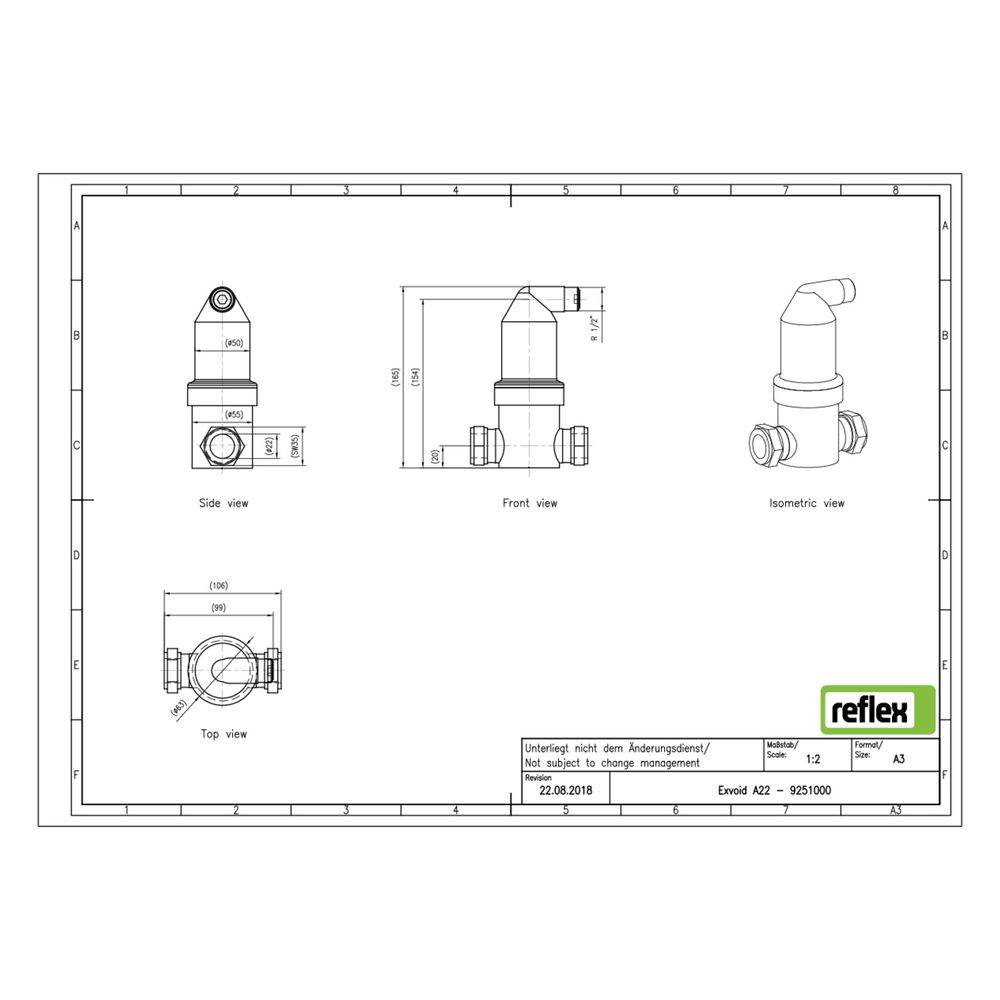

Das Gehäuse des Exvoid A 22mm besteht aus Messing und verfügt über einen Klemmringanschluss mit einem Rohraußendurchmesser von 26,90 mm. Die Ausführung ist horizontal ausgelegt, was eine flexible Installation an Hochpunkten ermöglicht. Die Baulänge beträgt 99 mm, und der Nenndurchmesser ist 3/4 Zoll (20 mm). Der Kvs-Wert von 10,7 ermöglicht eine effiziente Durchflussleistung zwischen 0,10 und 1,25 m³/h.

Welche Betriebsparameter sind zu beachten?

Der Mikroblasenabscheider ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Temperatur des Mediums darf im Dauerbetrieb zwischen 0 und 110 °C liegen. Das Gerät ist nicht für die Reinigung während des Betriebs ausgelegt und arbeitet ohne magnetisches Funktionsprinzip. Es ist für den Einsatz in Heiz- und Kühlsystemen geeignet und unterstützt die Systemfunktion durch permanente Entlüftung.

Technische Daten

• Anschluss: Klemmring
• Werkstoff Gehäuse: Messing
• Rohraußendurchmesser: 26,90 mm
• Baulänge: 99 mm
• Nenndurchmesser: 3/4 Zoll (20 mm)
• Max. Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Max. Glykol-Mischung: 50 %
• Kvs-Wert: 10,7
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Ausführung: horizontal

Der Reflex Exvoid Luft-Mikroblasenabscheider A 22mm mit Klemmringanschluss bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C unterstützt er die Systemeffizienz durch permanente Entlüftung und ist für Wasser sowie Wasser/Glykolgemische bis 50 % geeignet.
