Reflex Variomat VS 2-2/75 Steuereinheit für Pumpendruckhaltung, 2 Pumpen, Control Touch

Der Reflex Variomat VS 2-2/75 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in geschlossenen Heizwasser- und Kühlkreisläufen. Ausgestattet mit zwei unabhängig arbeitenden Edelstahlkreiselpumpen und der digitalen Control Touch Steuerung eignet sich das Gerät für Gefäßvolumen von 200 bis 5.000 Litern, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich. Die Steuereinheit ist besonders für lärmsensible Bereiche konzipiert und ermöglicht eine präzise Druckhaltung sowie optimierte Systemwasserentgasung.

Wie funktioniert die Druckhaltung mit dem Reflex Variomat VS 2-2/75?

Die Druckhaltung erfolgt durch zwei unabhängig voneinander arbeitende Edelstahlkreiselpumpen in Verbindung mit robusten, schmutzunempfindlichen Motorkugelhähnen und vorgeschalteten Schmutzfängern als Überströmeinrichtung. Ein Sicherheitsventil sichert den Druck des angeschlossenen Variomat Grund- oder Folgegefäßes ab. Die Systemdruckmessung erfolgt über einen elektronischen Sensor, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Sämtliche Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine kombinierte grafische und textliche Darstellung von Systemdruck, Gefäßfüllniveau sowie allen relevanten Betriebs- und Störmeldungen. Die Steuerung ist vollautomatisch und frei parametrierbar, inklusive Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie Signalisierung des aktiven Betriebsmodus. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge ermöglichen die Integration in übergeordnete Systeme und die Auswertung von Kontaktwasserzählern.

Wie wird die Systemwasserentgasung und Nachspeisung realisiert?

Die Systemwasserentgasung erfolgt durch eine patentierte, vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung wird kontrolliert durchgeführt, mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Das System verarbeitet Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und zur Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung. Dadurch wird eine zuverlässige und effiziente Wasserqualität im Heiz- und Kühlsystem unterstützt.

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das Hydraulikteil und Steuerungsmodul ergonomisch und wartungsfreundlich integriert. Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Die Control Touch Bedieneinheit kann horizontal direkt an der Steuerung oder optional separat vertikal bis zu drei Meter entfernt montiert werden.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 10 bar (PN 10)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Druckhaltung: Pumpengesteuert mit 2 Edelstahlkreiselpumpen
• Steuerung: Digitale Mikroprozessorsteuerung mit 4,3" Farb-Touchdisplay

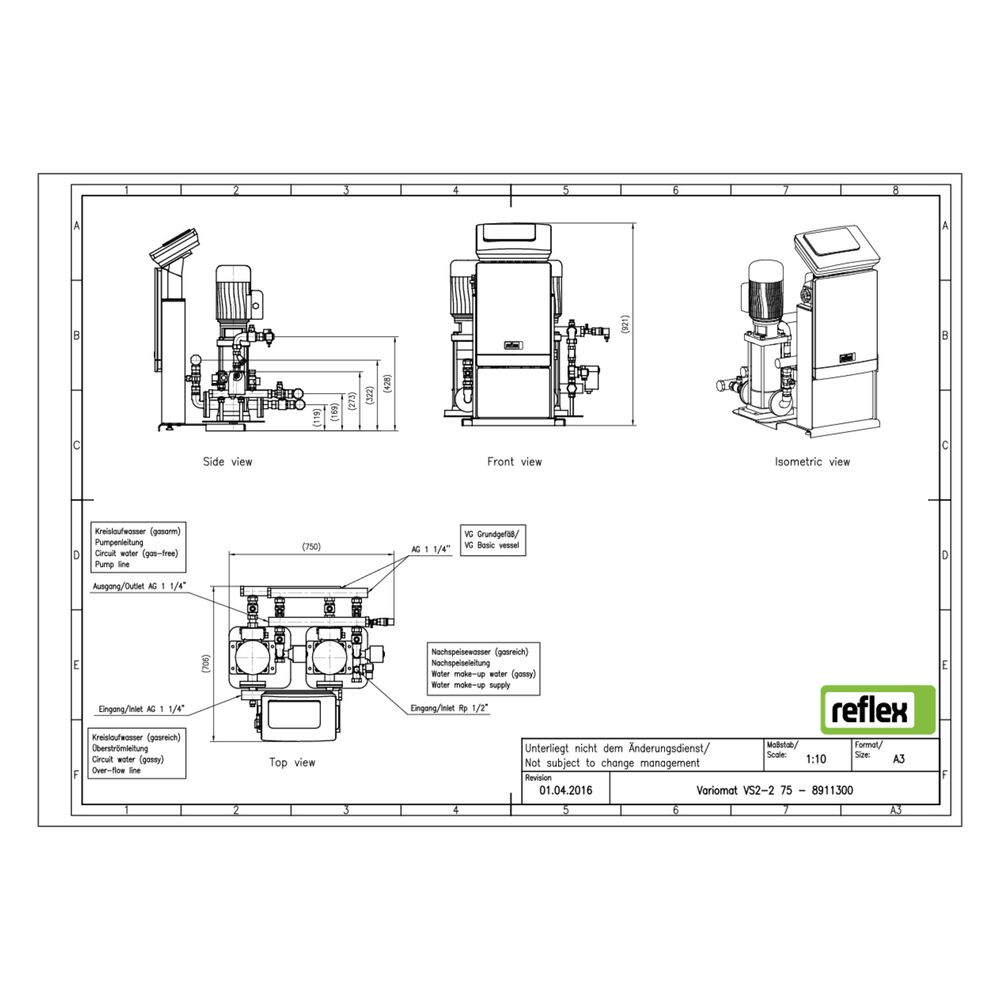

• Bauhöhe: 921 mm

Der Reflex Variomat VS 2-2/75 bietet eine präzise und zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit seiner robusten Hydraulik, der intelligenten Steuerung und der optimierten Wasserentgasung unterstützt die Steuereinheit den sicheren und effizienten Betrieb von Anlagen bis zu einem Volumen von 5.000 Litern. Die Kombination aus zwei Pumpen und umfangreichen Überwachungsfunktionen sorgt für eine stabile Druckregelung und Systemüberwachung im Dauerbetrieb bis 90 °C.
