Reflex Variomat Giga GH 70 Hydraulikmodul, bis 70 bar

Der Reflex Variomat Giga GH 70 Hydraulikmodul ist eine pumpengesteuerte Druckhaltestation, die für besonders hohe Leistungen und Drücke bis 70 bar ausgelegt ist. Dieses kompakte Modul eignet sich für den Einsatz in geschlossenen Heiz- und Kühlsystemen und erfüllt die Anforderungen relevanter Normen wie DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie TRD 604 Blatt 2 und VDI 4708. Typische Einsatzbereiche sind Wärmeerzeugungsanlagen mit hohen Anforderungen an Druckhaltung, Nachspeisung und Entgasung des Systemwassers.

Wie funktioniert das Variomat Giga GH 70 Hydraulikmodul?

Das Variomat Giga GH 70 arbeitet als pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation. Es hält den Systemdruck in Heiz- und Kühlsystemen konstant und sorgt für die automatische Nachspeisung von Wasser. Die Druckhaltung erfolgt über zwei geräuscharme, vertikale Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung. Parallel dazu sind zwei Überströmleitungen mit Schmutzfänger und schmutzunempfindlichem Motorkugelhahn integriert, die als automatisch regelbare Überströmeinrichtung dienen. Ein Magnetventil in Kombination mit einem Mindestdruckbegrenzer sichert die Überströmstrecke bei Druckabfall zusätzlich ab.

Welche Funktionen bietet das Hydraulikmodul für Heiz- und Kühlsysteme?

Das Modul ermöglicht neben der Druckhaltung auch die Entgasung des Systemwassers bei entsprechenden Betriebsparametern bis 70 °C. Die Entgasungssteuerung arbeitet selbstregelnd und optimierend, sofern die Netzeinbindung dies zulässt. Die Nachspeisung erfolgt über ein elektrisch angesteuertes Ventil, das den Wasserzufluss automatisch regelt. Alle Funktionen sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert und absperrbar angeordnet.

Für welche Anlagen und Normen ist das Variomat Giga GH 70 geeignet?

Das Hydraulikmodul ist speziell für Wärmeerzeugungsanlagen konzipiert und erfüllt die Anforderungen der DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie der TRD 604 Blatt 2 und VDI 4708. Es ist für den Einsatz in Systemen mit Absicherungstemperaturen über 110 °C und einem maximalen Betriebsdruck von PN 16 ausgelegt. Die Anlage kann für Nennvolumen von 1.000 bis 5.000 Litern verwendet werden, Sondergrößen bis 20.000 Liter sind auf Anfrage erhältlich.

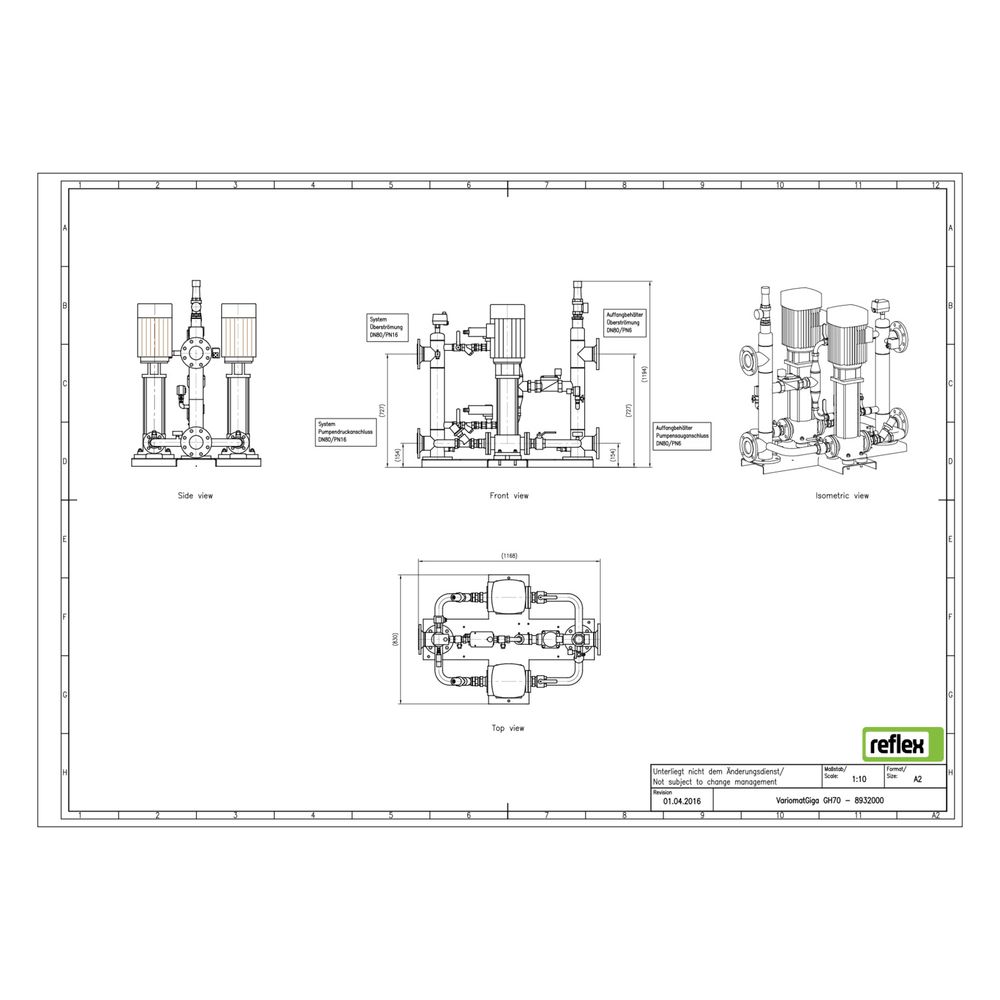

Wie ist das Variomat Giga GH 70 konstruiert und ausgestattet?

Das Modul besteht aus einer selbsttragenden Stahlrohrkonstruktion mit Kunststoffbeschichtung und Fußplatte. Die zwei vertikalen Edelstahlhochdruckkreiselpumpen sind schwingungsentkoppelt und geräuscharm. Die Überströmleitungen sind mit einem Schmutzfänger und einem Motorkugelhahn ausgestattet, die eine automatische Regelung der Überströmung ermöglichen. Ein Magnetventil und ein integrierter Mindestdruckbegrenzer sichern die Anlage bei Druckabfall ab. Die Steuerung erfolgt über die separat erhältliche Variomat Giga Steuerung, die am Hydraulikmodul montiert wird.

Technische Daten

• Maximaler Arbeitsdruck: 16 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Bauhöhe: 1194 mm
• Für Heizsysteme bis: 100 °C
• Für Kühlsysteme bis: 200 °C
• Druckstufe: PN 16
• Nennvolumen Gefäße: 1.000 bis 5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)
• Doppelte Pumpe/Kompressoreinheit: ja
• Koppelbar: ja

Das Reflex Variomat Giga GH 70 Hydraulikmodul bietet eine zuverlässige und kompakte Lösung zur Druckhaltung, Nachspeisung und Entgasung in anspruchsvollen Heiz- und Kühlsystemen. Mit einer Leistungsaufnahme von 2,20 kW und einem maximalen Arbeitsdruck von 16 bar ist es für den Einsatz in großen Wärmeerzeugungsanlagen geeignet und erfüllt wichtige Normen und Sicherheitsanforderungen.
