Reflex Steuereinheit RS 150/2 T für Reflexomat, 2 Kompressoren, 10 bar, Control Touch

Die Reflex Steuereinheit RS 150/2 T für Reflexomat mit 2 Kompressoren und Control Touch von Reflex ist eine kompressorgesteuerte Druckhaltestation für Heiz- und Kühlwassersysteme. Sie ist ausgelegt für einen maximalen Betriebsdruck von 10 bar und eignet sich für Heizsysteme bis 24 kW sowie Kühlsysteme bis 48 kW. Die Steuereinheit reguliert die Druckhaltung präzise und ermöglicht eine kontrollierte Nachspeisung in geschlossenen Kreisläufen.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 150/2 T?

Die Druckhaltung erfolgt über zwei integrierte Druckluftkompressoren, die in Verbindung mit einem bauteilgeprüften Luftmagnetventil als Überströmeinrichtung arbeiten. Ein elektronischer Drucksensor misst kontinuierlich den Systemdruck, der innerhalb der Grenzen von plus/minus 0,1 bar gehalten wird. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Steuerung überwacht die Kompressoren und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl.

Welche Komponenten umfasst das Pneumatik- und Steuerungsmodul?

Das Pneumatikteil besteht aus zwei Druckluftkompressoren, einem bauteilgeprüften Luftmagnetventil, einem Sicherheitsventil zur Druckabsicherung, einem elektronischen Drucksensor sowie den erforderlichen Verbindungsleitungen. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse mit einem 4,3 Zoll resistiven Farb-Touchdisplay integriert und ermöglicht die Programmierung, Überwachung und Dokumentation aller Funktionen.

Welche Funktionen bietet die Control Touch Steuerung?

Die mikroprozessorgesteuerte Control Touch Einheit verfügt über eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllstand und allen relevanten Betriebs- und Störmeldungen. Sie signalisiert den aktiven Betriebsmodus, sammelt Störmeldungen und überwacht das Minimalfüllniveau sowie die Funktion der Kompressoren, des Luftmagnetventils und des Nachspeiseventils. Die Steuerung bietet Schnittstellen wie RS485, TTL, potenzialfreie Ausgänge und analoge Ausgänge zur Systemintegration.

Wie ist die Steuereinheit montiert und angeschlossen?

Die Steuereinheit ist ergonomisch in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist horizontal an der Steuerung montiert, optional ist eine separate vertikale Wandmontage bis zu drei Meter Entfernung möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Maximaler Arbeitsdruck: 10 bar
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 400 V
• Nennvolumen der Gefäße: 200 bis 5000 l
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW

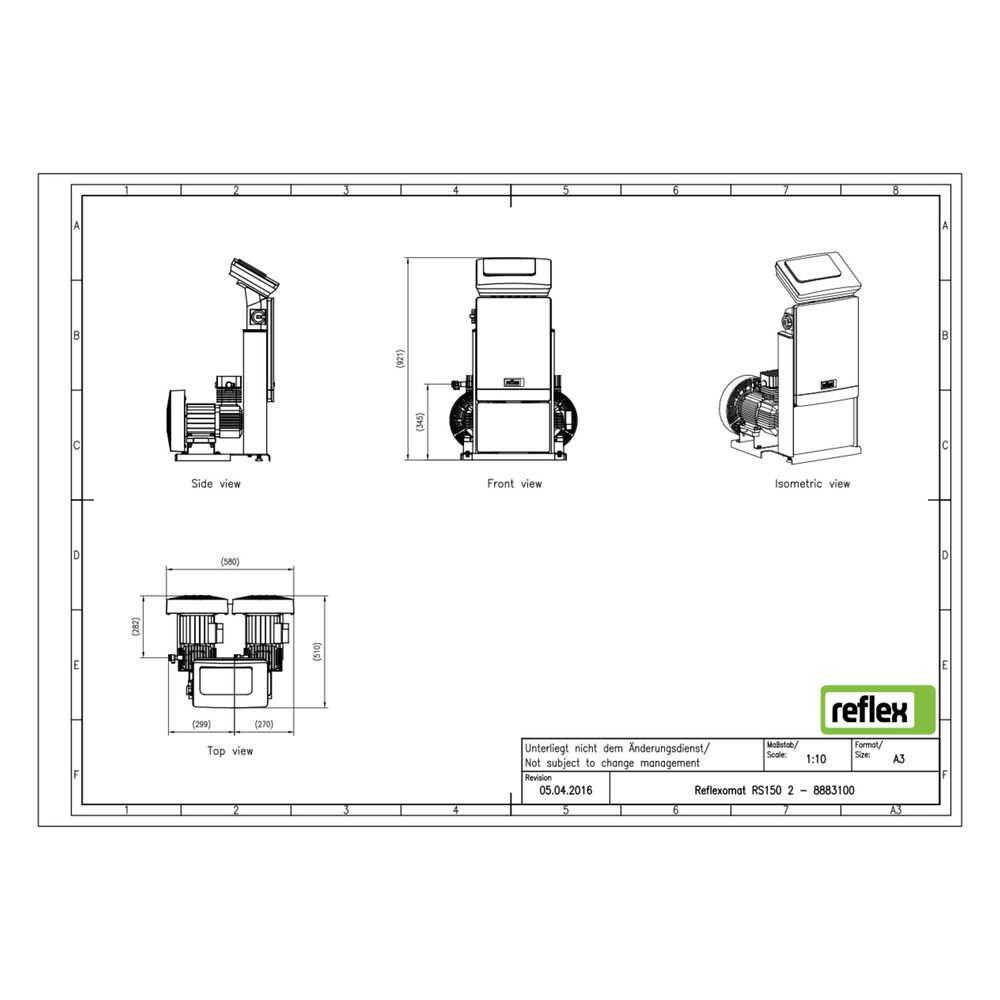

• Bauhöhe: 921 mm
• Steuerung: Mikroprozessor mit Touch-Bedienung
• Kompressoren: 2 Stück
• Druckhaltungstoleranz: ±0,1 bar

Die Reflex Steuereinheit RS 150/2 T für Reflexomat bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme mit einer Leistung von bis zu 48 kW. Die integrierte Mikroprozessorsteuerung mit Touchdisplay ermöglicht eine komfortable Bedienung und umfassende Systemüberwachung bei einem maximalen Betriebsdruck von 10 bar.
