Reflex Steuereinheit RS 580/2 T für Reflexomat, 2 Kompressoren, 10 bar, Control Touch

Der Reflex Steuereinheit RS 580/2 T für Reflexomat ist eine kompressorgesteuerte Druckhaltestation mit zwei Kompressoren und einem maximalen Betriebsdruck von 10 bar. Die Steuereinheit ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen mit Nennvolumen der Gefäße von 200 bis 5000 Litern. Sie ermöglicht eine präzise Druckhaltung und eine kontrollierte Nachspeisung in Heiz- und Kühlkreisläufen.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 580/2 T?

Die Druckhaltung erfolgt pneumatisch über zwei Druckluftkompressoren, die in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung arbeiten. Ein elektronischer Drucksensor misst kontinuierlich den Systemdruck, der innerhalb der Grenzen von plus/minus 0,1 bar geregelt wird. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Steuerung überwacht die Kompressoren und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl, um einen sicheren und effizienten Betrieb zu ermöglichen.

Welche Funktionen bietet die Control Touch Steuerungseinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie zeigt grafisch und in Klartext Systemdruck, Gefäßfüllstand sowie alle relevanten Betriebs- und Störmeldungen an. Die Steuerung ist vollautomatisch und frei parametrierbar, mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie Funktionsschema. Schnittstellen wie RS485, TTL, potenzialfreie Ausgänge und analoge Ausgänge ermöglichen die Kommunikation mit externen Geräten und die Auswertung von Kontaktwasserzählern.

Wie ist die Steuereinheit aufgebaut und montiert?

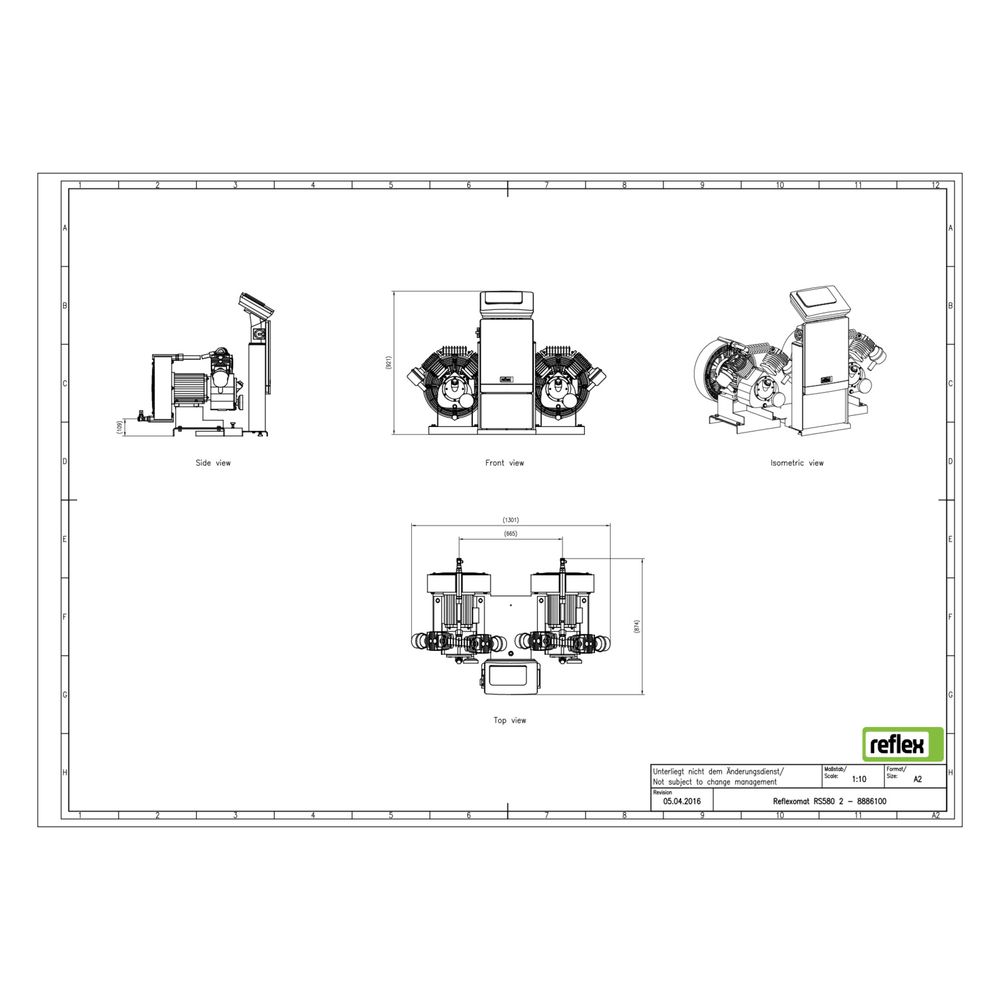

Die Steuereinheit besteht aus einem ergonomisch gestalteten Pneumatikteil und der Control Touch Bedieneinheit, eingebaut in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen. Die Bedieneinheit ist horizontal an der Steuerung montiert, eine optionale vertikale Wandmontage bis zu drei Meter Entfernung ist möglich. Die Leistungselektronik befindet sich in einem separaten Kunststoffschaltschrank unterhalb der Bedieneinheit und ist komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet.

Für welche Systeme ist die Reflex Steuereinheit RS 580/2 T geeignet?

Die Steuereinheit ist für Heizsysteme bis 24 kW und Kühlsysteme bis 48 kW ausgelegt. Sie eignet sich für den Einsatz in geschlossenen Heizwasser- und Kühlkreisläufen mit einem maximalen Mediumtemperatur-Dauerbetrieb von 90 °C. Die Druckstufe beträgt PN 10, der maximale Arbeitsdruck liegt bei 10 bar. Die Steuerung ist kompatibel mit Gefäßen von 200 bis 5000 Litern Nennvolumen und erfüllt die Anforderungen der DIN EN 12828 sowie der VDI 4708.

Technische Daten

• Nennvolumen Gefäß: 200-5000 l
• Max. Arbeitsdruck: 10 bar
• Max. Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistungsaufnahme: 6 kW
• Anschlussspannung: 400 V
• Druckstufe: PN 10
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW
• Kompressoren: 2 Stück
• Bedieneinheit: 4,3" resistives Farb-Touchdisplay

Die Reflex Steuereinheit RS 580/2 T für Reflexomat bietet eine präzise und zuverlässige Druckhaltung in Heiz- und Kühlsystemen. Mit zwei Kompressoren, einer digitalen Steuerungseinheit und umfangreichen Überwachungsfunktionen stellt sie eine effiziente Lösung für den Betrieb in geschlossenen Kreisläufen dar. Die Kombination aus robustem Pneumatikteil und moderner Control Touch Steuerung sorgt für eine einfache Bedienung und sichere Systemkontrolle.
