Beschreibung

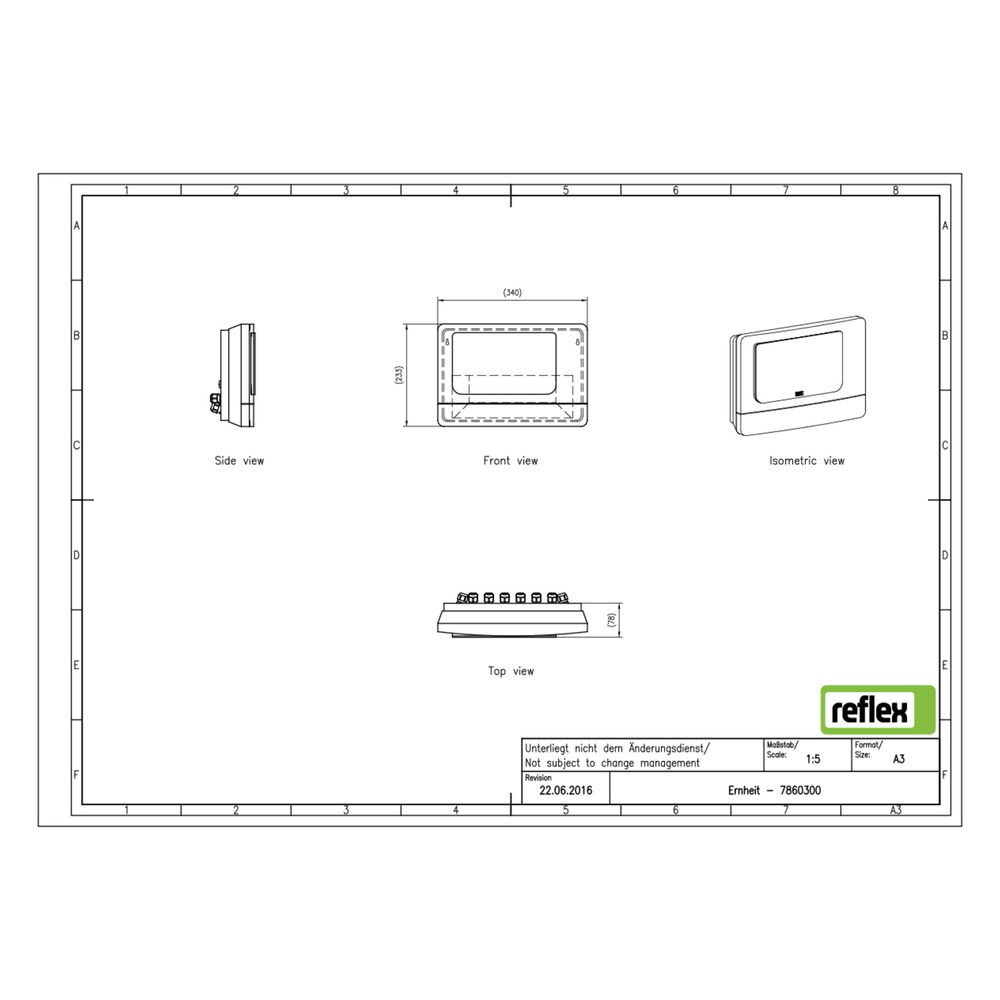

Reflex Bus-Modul Ethernet, für Variomat, Reflexomat und Servitec
Der Reflex Bus-Modul Ethernet ist ein Zubehörmodul für die Steuerungssysteme Variomat, Reflexomat und Servitec. Es wandelt Steuerungsinformationen wie Betriebszustand und variable Netzparameter aus der RS-485-Schnittstelle in ein Datentelegramm um, das über Ethernet übertragen wird. Das Modul ist in einem grünen Kunststoffgehäuse mit Schutzart IP54 untergebracht und eignet sich für die Integration in die Steuereinheit oder die Wandmontage.
Wie funktioniert das Reflex Bus-Modul Ethernet?
Das Bus-Modul empfängt Steuerungsdaten über die RS-485-Schnittstelle von Variomat, Reflexomat oder Servitec mit Control Basic oder Touch Steuerung. Diese Daten werden in ein Datentelegramm umgesetzt und über den Ethernet-Anschluss (RJ45) an ein 100-Base-TX-Netzwerk weitergeleitet. Die Kommunikation unterstützt die Protokolle Ethernet/IP, Modbus/TCP und HTTP, wobei die Protokolldarstellung auch als HTML-Seite verfügbar ist.
Wie wird das Modul montiert und angeschlossen?
Das Kunststoffgehäuse kann direkt in den vorgesehenen Montageplatz der Steuereinheit eingesetzt werden. Alternativ ist eine bauseitige Wandmontage oder der Einbau in andere Schaltschränke möglich. Die elektrische Verdrahtung zur Steuereinheit sowie die Spannungsversorgung mit 230 V/50 Hz müssen bauseits erfolgen. Die Verbindung zur Mikroprozessorsteuerung erfolgt über die RS-485-Schnittstelle, die ebenfalls extern angeschlossen wird.
Welche technischen Eigenschaften besitzt das Modul?
Das Modul ist in einem grünen Kunststoffgehäuse mit den Abmessungen 200 mm Höhe, 180 mm Breite und 75 mm Tiefe untergebracht. Es wiegt 1,9 kg und verfügt über die Schutzart IP54, die Schutz gegen Staub und Spritzwasser bietet. Die Netzspannung beträgt 230 V AC bei 50 Hz. Das Modul ist nicht für die Handbedienung geeignet und arbeitet nicht selbstständig.
Technische Daten
- Typ: Ethernet
- Farbe: grün
- Schutzart: IP54
- Netzspannung: 230 V AC / 50 Hz
- Abmessungen (H x B x T): 200 mm x 180 mm x 75 mm
- Gewicht: 1,9 kg
- Kommunikationsbus: RS-485
- Anschluss Ethernet: RJ45 für 100-Base-TX-Netzwerk
- Protokolle: Ethernet/IP, Modbus/TCP, HTTP
- Geeignet für Frontmontage: ja
- DIN-Schienenmontage: nein
Das Reflex Bus-Modul Ethernet ermöglicht die zuverlässige Übertragung von Steuerungsdaten aus den Systemen Variomat, Reflexomat und Servitec in Ethernet-Netzwerke. Mit seiner Schutzart IP54 und den kompakten Abmessungen ist es flexibel montierbar und unterstützt verschiedene Kommunikationsprotokolle für eine vielseitige Integration in bestehende Anlagen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Sonstiges Zubehör |
| Hersteller-Produktgruppe | Sonstiges Zubehör |
| Hersteller-Artikelnummer | 8860300 |
| Hersteller | Reflex |
| Anzahl der analogen Ausgänge | 0,00 |
| Anzahl der analogen Eingänge | 0,00 |
| Anzahl der digitalen Ausgänge | 0,00 |
| Anzahl der digitalen Eingänge | 0,00 |
| Artikelnummer | REFLEX-8860300 |
| Ausführung | Modul |
| Bauhöhe | 200,00 |
| Baulänge | 180,00 |
| Bautiefe | 75,00 |
| DIN-Schienenmontage | nein |
| EAN-13 | 4036705115288 |
| Geeignet für Frontmontage | ja |
| Geeignet für Handbedienung | nein |
| Gewicht | 2,5 kg |
| Kommunikationsbus | RS-485 |
| Kommunikationsmedium drahtlos | nein |
| Kommunikationsmedium Glasfaser | nein |
| Kommunikationsmedium Kupfer | nein |
| LED-Anzeige Ausgänge | nein |
| LED-Anzeige Eingänge | nein |
| Mit PC-Anschluss | ja |
| Netzspannung | 230 V AC |
| Schutzart (IP) | IP54 |
| Selbstständig arbeitend | nein |
| WEEE-Nr. | 30666633 |
