Reflex Variomat Giga GG 5000 Ausdehnungsgefäß MAG, Nennvolumen 5000l, Vollmembran, Grau

Der Reflex Variomat Giga GG 5000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 5000 Litern, das speziell für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen entwickelt wurde. Es ist Teil der Variomat Giga Serie und eignet sich für den Einsatz in pumpengesteuerten Druckhalte-, Entgasungs- und Nachspeisestationen. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und erfüllt die Anforderungen der EU-Druckgeräterichtlinie sowie relevanter DIN- und VDI-Normen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

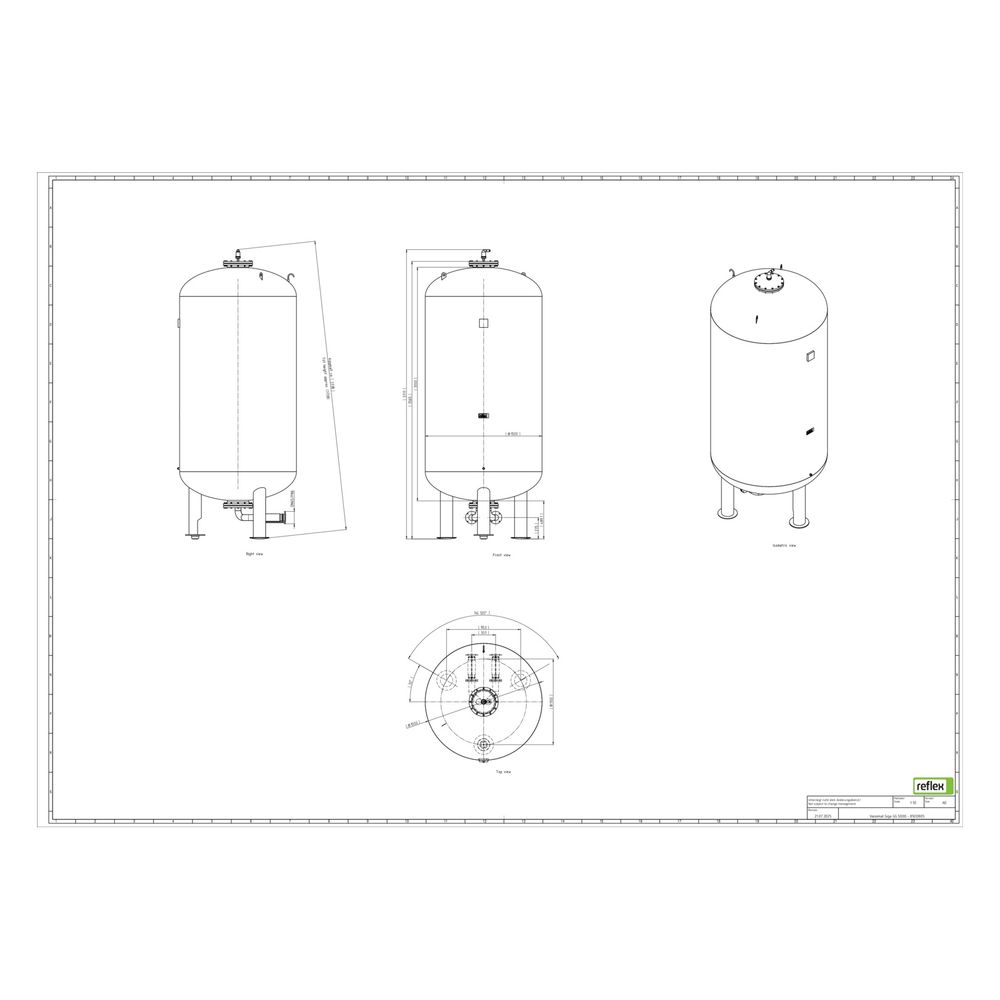

Das Variomat Giga GG 5000 Ausdehnungsgefäß ist stehend ausgeführt und verfügt über eine Fußkonstruktion mit drei Rohrfüßen für eine stabile Aufstellung. Es besitzt eine austauschbare Vollmembran, die nach DIN EN 13831 gefertigt ist und das Wasser vom Luftraum trennt, um das Eindringen von Luftsauerstoff zu verhindern. Die Außenfläche des Gefäßes ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert, das eine sichere Ableitung von Gasen ermöglicht.

Welche technischen Eigenschaften und Zulassungen hat das Variomat Giga GG 5000?

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt und kann mit einer maximalen Mediumtemperatur von 70 °C betrieben werden. Es ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders. Das Nennvolumen von 5000 Litern ermöglicht den Einsatz in Anlagen mit besonders hohen Leistungsanforderungen.

Wie wird das Ausdehnungsgefäß in der Variomat Giga Druckhaltestation eingesetzt?

Das Variomat Giga GG 5000 ist ein Grundgefäß, das in der Variomat Giga Druckhaltestation verwendet wird. Diese Station ist pumpengesteuert und dient der Druckhaltung, Entgasung und Nachspeisung in Heiz- und Kühlwassersystemen. Die Membran im Ausdehnungsgefäß trennt den Luft- vom Wasserraum, wodurch das Eindringen von Luftsauerstoff in das Systemwasser verhindert wird. Ein integrierter Messumformer ermöglicht die Niveaumessung im Gefäß, was eine präzise Steuerung der Anlage unterstützt.

Technische Daten

• Nennvolumen: 5000 l
• Bauhöhe: 3716 mm
• Durchmesser: 1500 mm
• Maximaler Arbeitsdruck: 6 bar
• Druckstufe: PN 6
• Maximale Mediumtemperatur: 70 °C
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Vollmembran nach DIN EN 13831
• Außenbeschichtung: Kunststoff

Das Reflex Variomat Giga GG 5000 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in großen Heiz- und Kühlsystemen. Mit seinem Nennvolumen von 5000 Litern, der Vollmembran und der integrierten Niveaumessung unterstützt es eine zuverlässige und effiziente Anlagensteuerung bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
