Reflex Steuereinheit RS 300/2 T für Reflexomat, 2 Kompressoren, 10 bar, Control Touch

Der Reflexomat RS 300/2 T von Reflex ist eine Steuereinheit mit zwei Kompressoren zur kompressorgesteuerten Druckhaltung in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Nennvolumenabdeckung von 200 bis 5000 Litern eignet sich die Steuereinheit für geschlossene Heizwasser- und Kühlkreisläufe. Die integrierte Control Touch Steuerung ermöglicht eine präzise Überwachung und Regelung des Systemdrucks sowie der Nachspeisewassersteuerung.

Wie funktioniert die Druckhaltung mit der Reflexomat RS 300/2 T?

Die Druckhaltung erfolgt pneumatisch über zwei Druckluftkompressoren, die in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung arbeiten. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Systemdruckmessung wird durch einen elektronischen Drucksensor realisiert, der eine Druckhaltung mit einer Genauigkeit von plus/minus 0,1 bar ermöglicht. Die Kompressoren werden überwacht, um eine zuverlässige Funktion sicherzustellen.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit ist mit einem 4,3 Zoll resistiven Farb-Touchdisplay ausgestattet, das eine intuitive Programmierung, Betriebsdokumentation und Überwachung ermöglicht. Sie zeigt grafisch und in Klartext den Systemdruck, das Gefäßfüllniveau sowie alle relevanten Betriebs- und Störmeldungen an. Die Steuerung verfügt über eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine Sammelstörmeldung. Zudem werden der aktive Betriebsmodus, Minimalfüllniveau und die Funktionen der Kompressoren, des Luftmagnetventils und des Nachspeiseventils signalisiert.

Welche Schnittstellen und Kommunikationsmöglichkeiten sind integriert?

Die Steuereinheit verfügt über zwei RS485-Schnittstellen für Daten- und Kommunikationszwecke sowie eine serielle TTL-Schnittstelle mit zwei Anschlussklemmen für IO-Platinen. Ein potenzialfreier Ausgang leitet Sammelmeldungen weiter, und zwei galvanisch getrennte analoge Ausgänge ermöglichen beispielsweise die Auswertung des Systemdrucks. Ein Eingang zur Auswertung von Kontaktwasserzählern ist ebenfalls vorhanden. Zusätzlich gibt es einen Steckplatz für ein Kompakt-Busmodul oder eine SD-Karte zur Datenauslesung und Softwareaktualisierung.

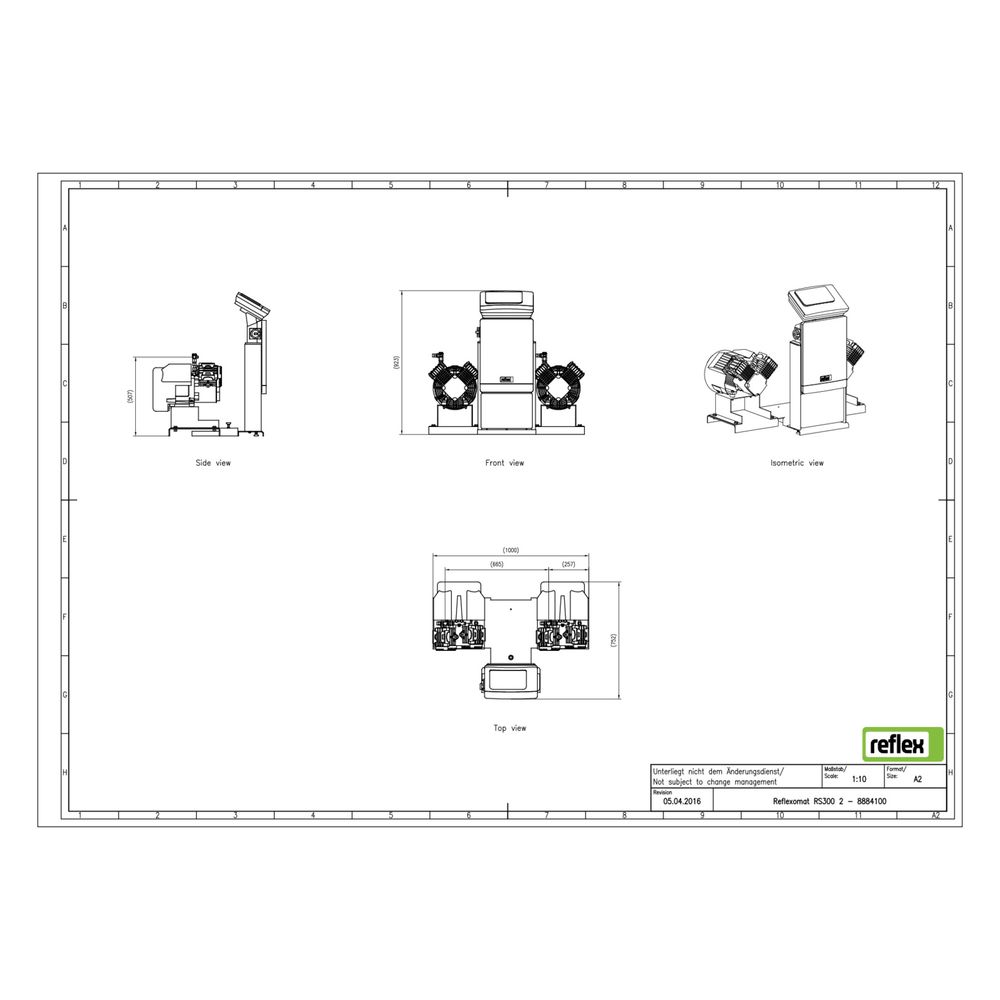

Wie ist die Steuereinheit aufgebaut und montiert?

Die Funktionseinheit besteht aus einem Pneumatikteil und der Control Touch Steuerungs- und Bedieneinheit, die ergonomisch in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden sind. Die Control Touch Einheit ist in einem robusten Kunststoffgehäuse als Tableau horizontal montiert, mit der Option einer separaten vertikalen Wandmontage bis zu drei Meter Entfernung. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit und ist komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet.

Welche Funktionen zur Nachspeisewassersteuerung und Systemüberwachung sind vorhanden?

Die Steuereinheit ermöglicht eine kontrollierte Nachspeisung mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Es besteht die Möglichkeit zur Auswertung eines Kontaktwasserzählers sowie optional zur Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Die Steuerung dokumentiert und kontrolliert das Gesamtsystem hinsichtlich aller relevanten Parameter.

Technische Daten

• Maximaler Arbeitsdruck: 10 bar
• Nennvolumen Gefäße: 200 bis 5000 l
• Leistungsaufnahme: 4,4 kW
• Anschlussspannung: 400 V
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW
• Bauhöhe: 921 mm
• Druckstufe: PN 10
• Kompressoreinheiten: 2 Stück
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Der Reflexomat RS 300/2 T von Reflex bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme mit einer maximalen Druckstufe von 10 bar. Die integrierte Steuerung mit zwei Kompressoren und der Control Touch Bedienoberfläche ermöglicht eine umfassende Überwachung und Steuerung des Systems bei einer Leistungsaufnahme von 4,4 kW.
