Beschreibung

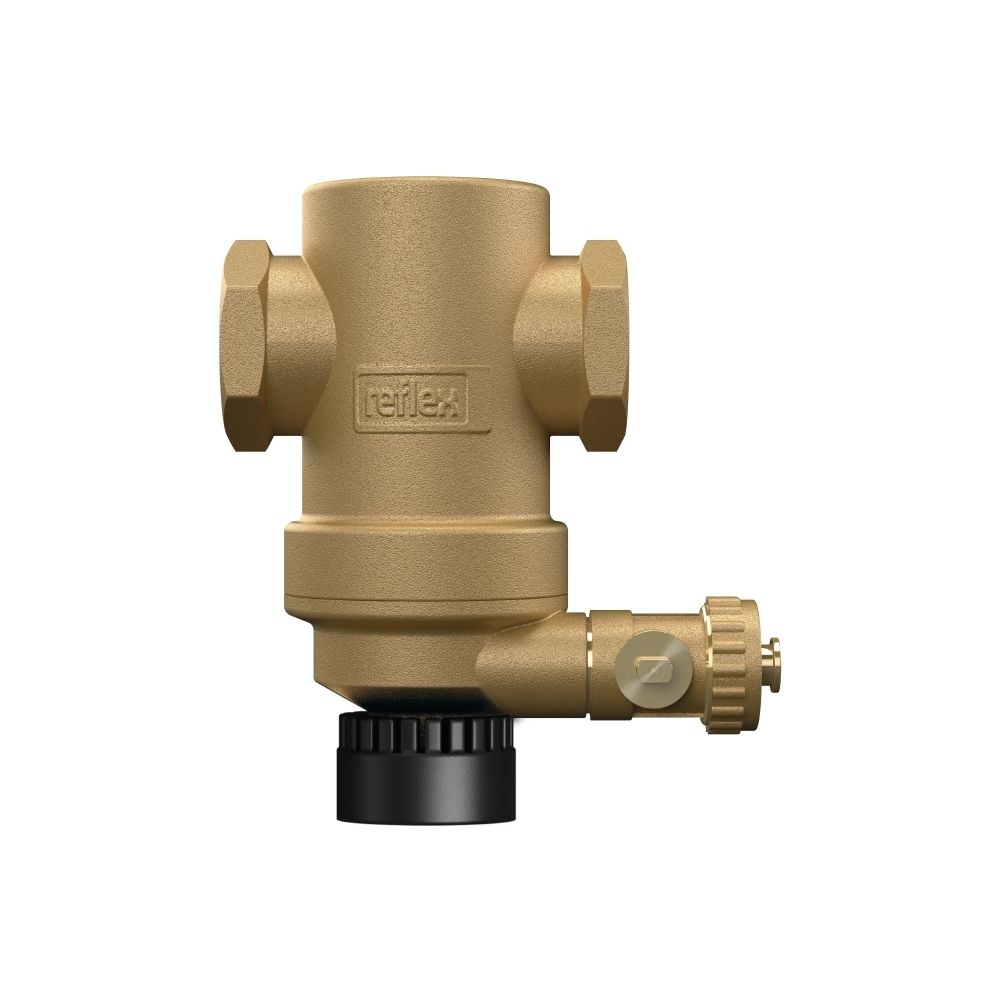

Reflex Exdirt Schmutzabscheider D G 1" M, mit Gewinde und Magnet, 10 bar
Der Reflex Exdirt Schmutzabscheider D G 1" M mit Gewindeanschluss und externem Magnet ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er ist geeignet für die Medien Wasser und Wasser/Glykolgemische bis zu einem Mischverhältnis von 50/50 % und ausgelegt für einen maximalen Betriebsdruck von 10 bar.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider entfernt selbst kleinste schädliche Schmutz- und Schlammpartikel aus dem Systemwasser, um die Anlage zu schonen und Betriebskosten zu reduzieren. Er arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effiziente Partikelabscheidung ermöglicht. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Unterbrechung des Betriebs erlaubt.
Welche Funktion hat der integrierte Magnet?
Der Schmutzabscheider verfügt über einen externen Hochenergie-Dauermagneten mit Easy Clip Ansteckfunktion für eine schnelle und werkzeuglose Montage. Der Magnet besteht aus einer isostatisch gepressten Neodym-Scheibe, die in eine Ansteckhülse aus TPE eingesetzt ist. Durch das axial ausgerichtete Magnetfeld werden ferromagnetische Partikel direkt in der Abscheidekammer separiert und fixiert. Die Entfernung der magnetischen Partikel erfolgt durch einfaches Abziehen des Ansteckmagneten und anschließende Reinigung, ohne dass der Betrieb unterbrochen werden muss.
Für welche Systeme ist der Reflex Exdirt Schmutzabscheider geeignet?
Der Schmutzabscheider ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er ist nicht für offene Systeme oder Solaranlagen vorgesehen. Die Ausführung mit Messinggehäuse und Gewindeanschluss macht ihn vielseitig einsetzbar, beispielsweise in gewerblichen oder privaten Heizungsanlagen.

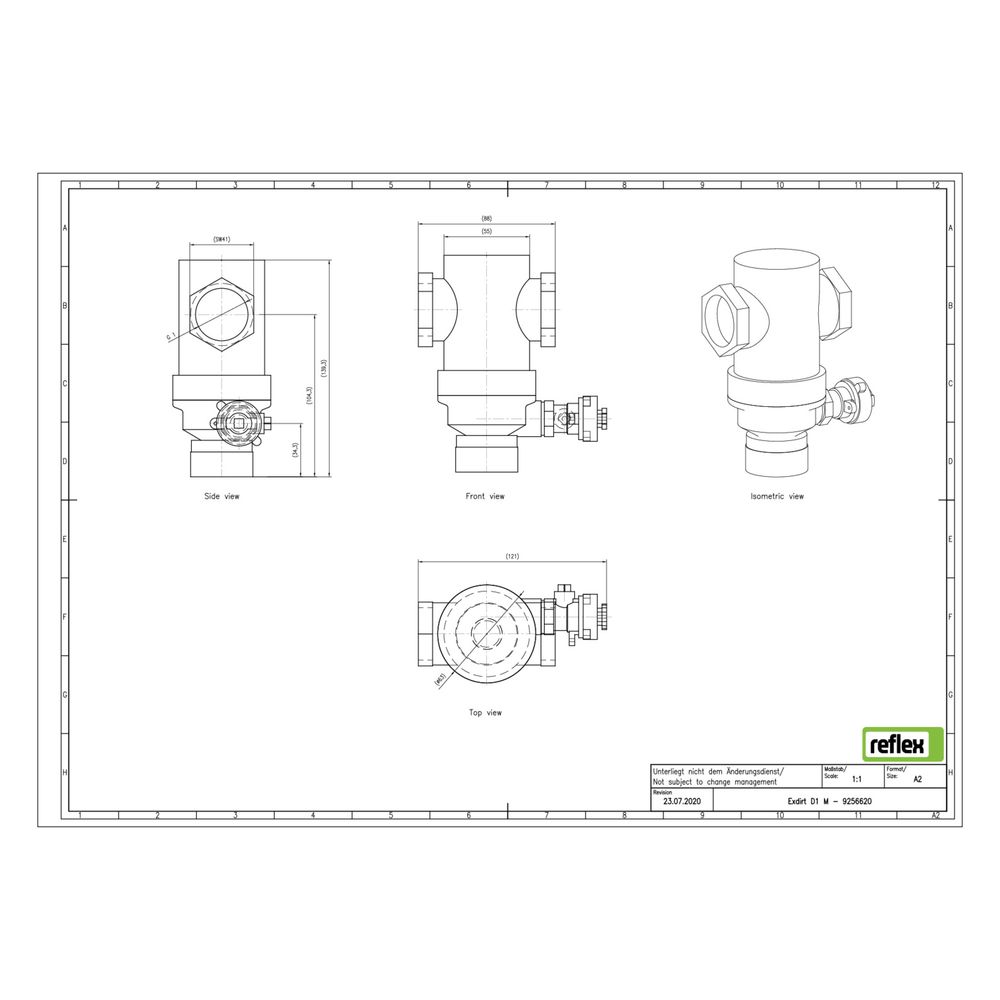

Wie ist der Reflex Exdirt Schmutzabscheider konstruiert?
Das Gehäuse besteht aus robustem Messing und ist horizontal ausgeführt. Der Anschluss erfolgt über ein 1 Zoll (DN 25) Gewinde mit einem Rohraußendurchmesser von 33,7 mm. Die Baulänge beträgt 88 mm. Das Gerät ist für eine Mediumtemperatur von 0 bis 110 °C ausgelegt und kann eine Durchflussleistung von 0,10 bis 2,00 m³/h bewältigen.
Technische Daten
- Anschluss: 1 Zoll (DN 25) Gewinde
- Gehäusematerial: Messing
- Baulänge: 88 mm
- Rohraußendurchmesser: 33,7 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 2,00 m³/h
- Magnetposition: extern
- Reinigung während des Betriebs: möglich
- Ausführung: horizontal
- Systemtyp: geschlossen
Der Reflex Exdirt Schmutzabscheider D G 1" M mit Gewindeanschluss und Magnet bietet eine effektive Lösung zur Entfernung von Schmutz- und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Mit seiner robusten Messingausführung, dem integrierten Hochleistungsmagneten und der Möglichkeit zur Reinigung während des Betriebs trägt er zur Verlängerung der Lebensdauer der Anlage bei und unterstützt einen effizienten Betrieb bei einem maximalen Druck von 10 bar und einer Mediumtemperatur bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9256620 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9256620 |
| Ausführung | horizontal |
| Baulänge | 88,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705198908 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 1,3 kg |
| Magnetisches Funktionsprinzip | ja |
| Magnetposition | extern |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
