Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT 22mm, mit Klemmring, 10 bar

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT 22mm mit Klemmringanschluss ist ein hochwertiges Zubehör für Solar- und Heizsysteme. Er entfernt Mikroblasen zuverlässig und schnell aus geschlossenen flüssigkeitsgefüllten Anlagensystemen mit hohen Betriebstemperaturen. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?

Der Exvoid Twist nutzt ein optimiertes Abscheideelement, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Diese Mikroblasen werden über einen integrierten, nicht absperrbaren Exvoid-T Großentlüfter automatisch und permanent in die Atmosphäre abgeleitet. Das Prinzip basiert auf einem Vollstrom mit Beruhigung, wodurch eine effiziente und kontinuierliche Entlüftung sichergestellt wird.

Für welche Systeme ist der Mikroblasenabscheider geeignet?

Der Reflex Exvoid Twist ist speziell für geschlossene Solar- und Heizsysteme konzipiert. Er eignet sich für Anlagen mit hohen Betriebstemperaturen bis 180 °C und kann auch in Kühlsystemen eingesetzt werden. Die Verwendung ist auf Medien wie Wasser und Wasser/Glykolgemische mit einem Glykolanteil von bis zu 50 % ausgelegt. Offene Systeme sind nicht vorgesehen.

Welche technischen Merkmale zeichnen den Exvoid Twist aus?

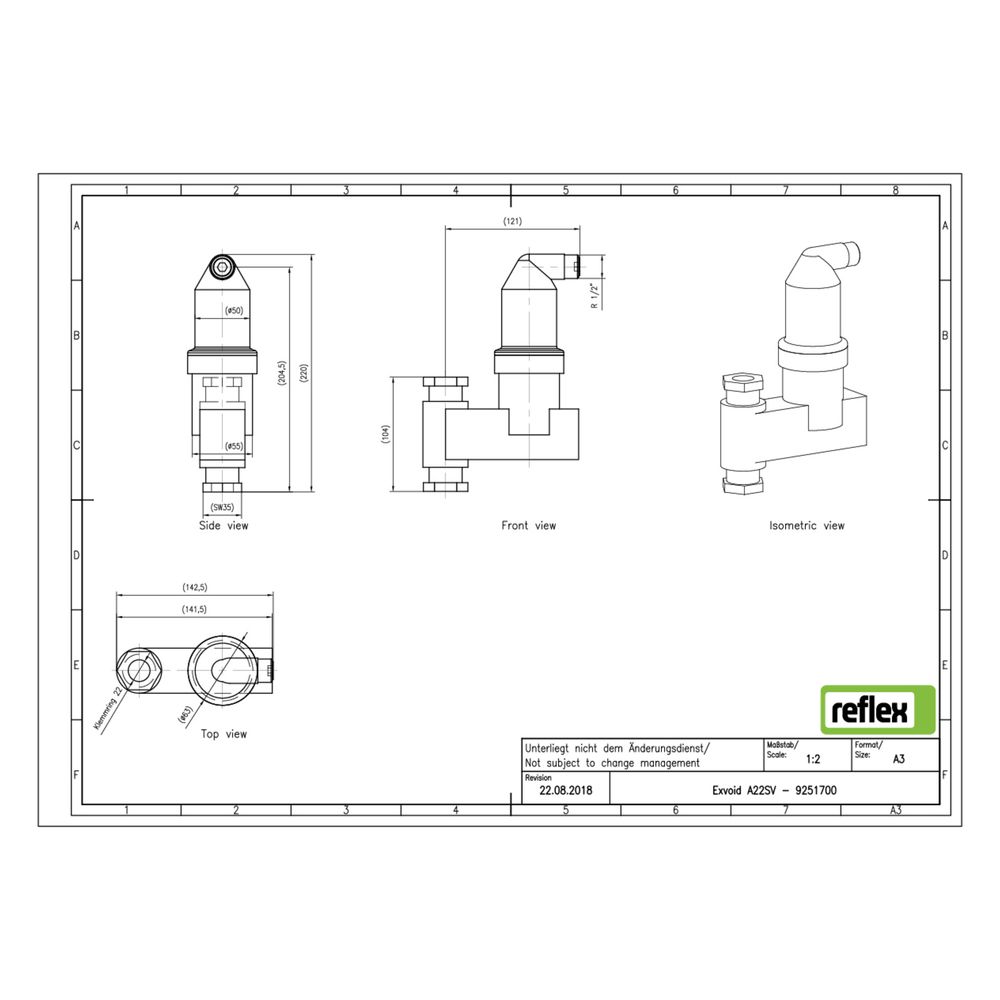

Das Gehäuse des Mikroblasenabscheiders besteht aus Messing und verfügt über einen Klemmringanschluss. Die Baulänge beträgt 104 mm, und der Nenndurchmesser ist 3/4 Zoll (20 mm). Der Rohraußendurchmesser beträgt 26,90 mm, was von der allgemeinen Nennung im Produktnamen (22 mm) abweicht. Die Durchflussleistung liegt zwischen 0,10 und 1,25 m³/h, bei einem Kvs-Wert von 10,70. Das Gerät ist vertikal ausgeführt und für einen maximalen Arbeitsdruck von 10 bar ausgelegt.

Welche Vorteile bietet der integrierte Entlüfter?

Der integrierte Exvoid-T Großentlüfter ermöglicht eine automatische und permanente Ableitung von Luft und Mikroblasen, ohne dass ein manuelles Eingreifen erforderlich ist. Da der Entlüfter nicht absperrbar ist, wird eine kontinuierliche Betriebsentlüftung sichergestellt, was die Effizienz und Lebensdauer der Anlage unterstützt.

Technische Daten

• Anschluss: Klemmring
• Werkstoff Gehäuse: Messing
• Rohraußendurchmesser: 26,90 mm
• Baulänge: 104 mm
• Nenndurchmesser: 3/4 Zoll (20 mm)
• Maximaler Arbeitsdruck: 10 bar
• Maximale Mediumtemperatur: 180 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 - 1,25 m³/h
• Kvs-Wert: 10,70
• Ausführung: vertikal

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT 22mm mit Klemmringanschluss ist eine zuverlässige Lösung zur schnellen Entfernung von Mikroblasen in Solar- und Heizsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 180 °C unterstützt er die effiziente Funktion geschlossener Anlagen und trägt zur Optimierung der Systemleistung bei.
