Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW G 1", mit Gewinde, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW G 1" ist eine kombinierte Armatur zur Abscheidung von Schlamm und Mikroblasen in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Systemkreisläufen. Das Modell aus Messing mit Gewindeanschluss ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % ausgelegt und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt das Gerät Partikel ab einer Größe von 5,0 Mikrometern aus dem Wasser oder Wasser-Glykol-Gemisch. Die Kombination aus Luft- und Mikroblasenabscheidung sowie Schlammabscheidung schützt empfindliche Komponenten in Heiz- und Kühlsystemen.

Welche Anschluss- und Ausführungsvarianten sind verfügbar?

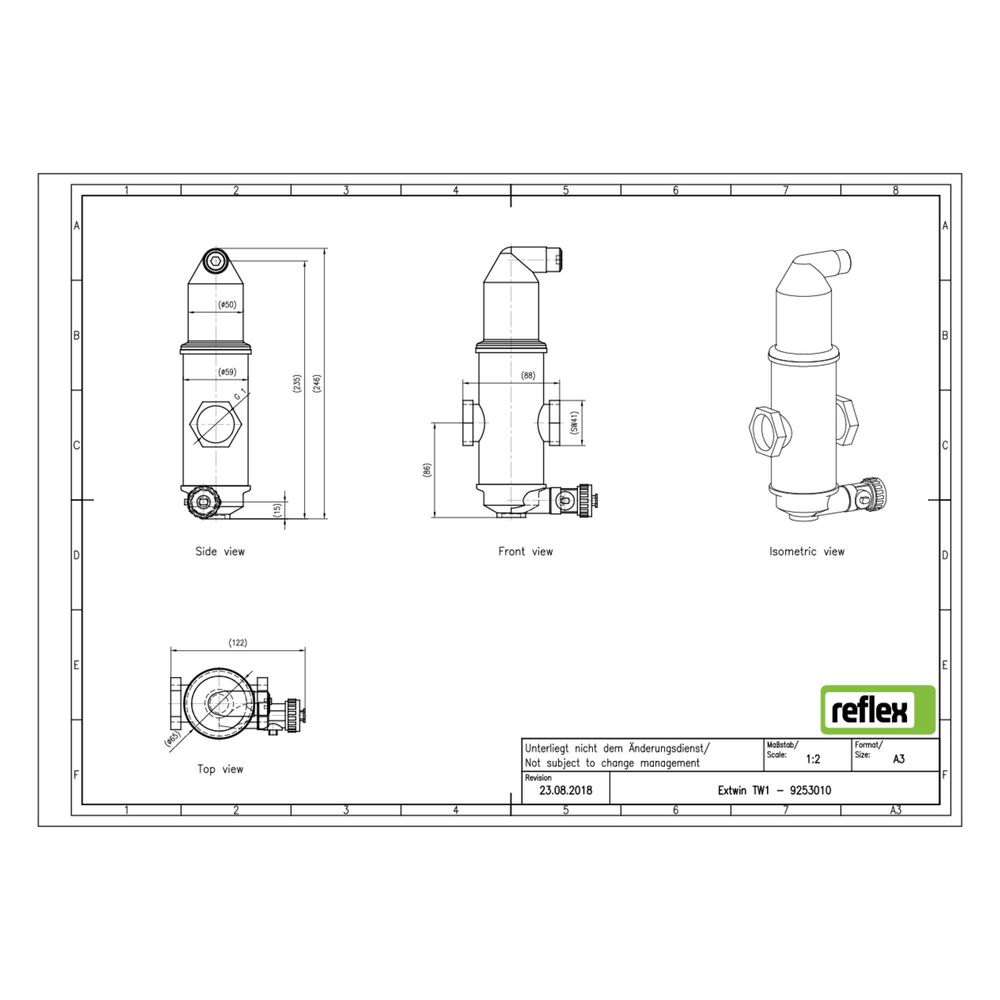

Das Modell ist in der Ausführung mit horizontalem Messinggehäuse und Gewindeanschluss (DN 20, 1 Zoll) erhältlich. Alternativ sind Ausführungen aus Stahl mit Schweiß- oder Flanschanschluss sowie mit Revisionsöffnung verfügbar. Die hier beschriebene Variante verfügt über eine Baulänge von 88 mm und einen Rohraußendurchmesser von 33,7 mm.

Wie erfolgt die Reinigung und Wartung des Schmutzabscheiders?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dadurch kann der Schmutzabscheider effizient betrieben werden, ohne dass das System abgeschaltet werden muss.

Für welche Systeme und Medien ist der Extwin geeignet?

Der Extwin ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.

Welche technischen Eigenschaften zeichnen den Extwin aus?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und verfügt über einen Kvs-Wert von 17,2. Die Durchflussleistung liegt zwischen 0,10 und 2,00 m³/h. Ein automatischer Entlüfter ist integriert, ein Magnet ist bei dieser Ausführung nicht enthalten, kann aber optional ergänzt werden.

Technische Daten

• Anschlussgröße: 1 Zoll (DN 20)
• Werkstoff Gehäuse: Messing
• Baulänge: 88 mm
• Rohraußendurchmesser: 33,7 mm
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 17,2
• Durchflussleistung: 0,10 bis 2,00 m³/h
• Ausführung: horizontal
• Automatischer Entlüfter: ja

Der Reflex Extwin Schmutzabscheider bietet eine zuverlässige Kombination aus Mikroblasen- und Schlammabscheidung für geschlossene Heiz- und Kühlsysteme. Mit seiner robusten Messingausführung, dem integrierten automatischen Entlüfter und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er die effiziente und sichere Systemfunktion bei einem Betriebsdruck von bis zu 10 bar und einer Mediumtemperatur bis 110 °C.
