Reflex Steuereinheit RS 400/2 T für Reflexomat, 2 Kompressoren, 10 bar, Control Touch

Der Reflex Steuereinheit RS 400/2 T für Reflexomat ist eine kompressorgesteuerte Druckhaltestation mit zwei Kompressoren und einer maximalen Druckstufe von 10 bar. Sie ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert und eignet sich für Heizsysteme bis 24 bar und Kühlsysteme bis 48 bar. Die Steuerung erfolgt über die moderne Control Touch Bedieneinheit mit TFT-Farbdisplay, die eine präzise Druckhaltung und Nachspeisewassersteuerung ermöglicht.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 400/2 T?

Die Druckhaltung wird durch das Pneumatikteil realisiert, das zwei Druckluftkompressoren, ein bauteilgeprüftes Luftmagnetventil als Überströmeinrichtung, ein Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes sowie einen elektronischen Drucksensor umfasst. Die Kompressoren regeln den Systemdruck innerhalb eines engen Bereichs von plus/minus 0,1 bar. Die Steuerung überwacht die Kompressoren und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl, um einen sicheren und effizienten Betrieb zu ermöglichen.

Welche Funktionen bietet die Control Touch Steuerungseinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie zeigt Systemdruck, Gefäßfüllstand sowie alle relevanten Betriebs- und Störmeldungen grafisch und in Klartext an. Die Steuerung beinhaltet eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine Sammelstörmeldung. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge ermöglichen die Kommunikation mit externen Geräten und die Auswertung von Kontaktwasserzählern. Ein Steckplatz für ein Kompakt-Busmodul oder eine SD-Karte erlaubt Datenauslesung und Softwareaktualisierung.

Wie ist die Steuereinheit aufgebaut und montiert?

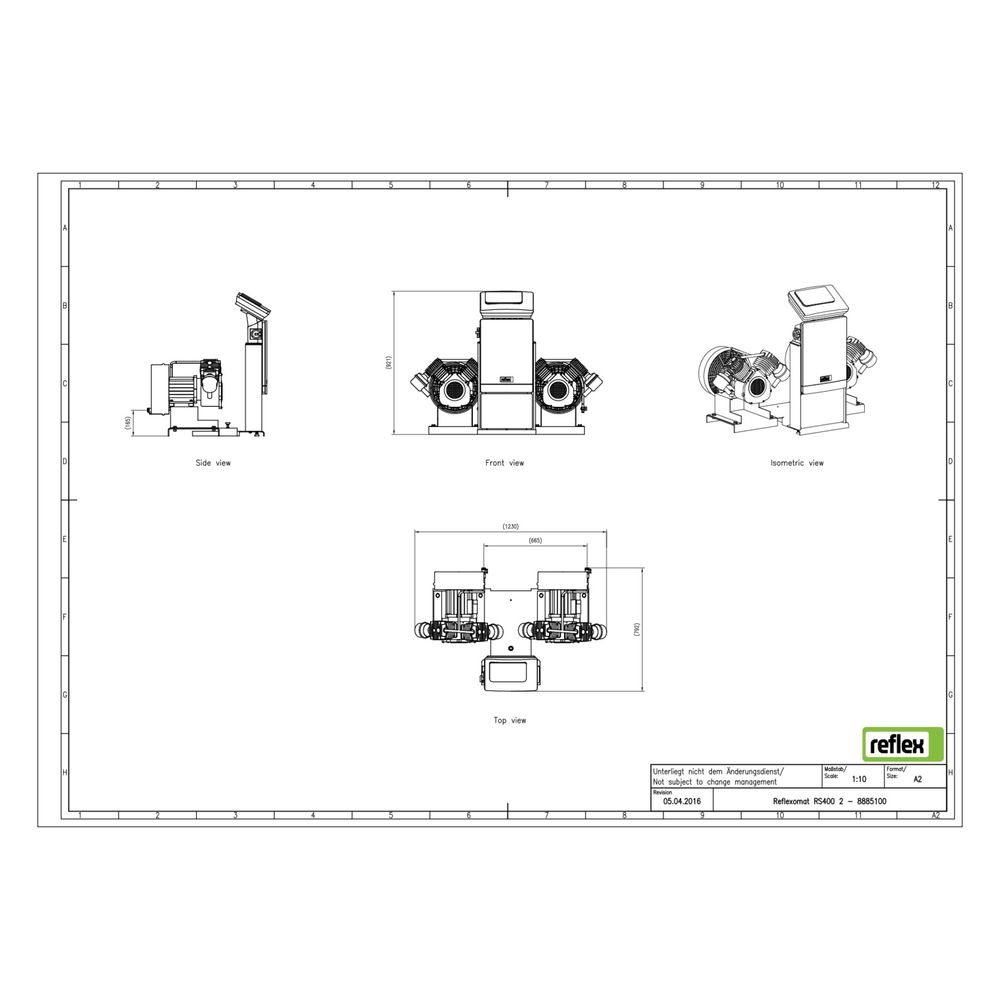

Die Steuereinheit ist ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse als Tableau horizontal montiert, optional ist eine separate vertikale Wandmontage bis zu drei Meter Entfernung möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit und ist komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite.

Für welche Systeme und Gefäßgrößen ist die Steuereinheit geeignet?

Die Steuereinheit ist für geschlossene Heizwasser- und Kühlkreisläufe ausgelegt und kann mit Gefäßen mit einem Nennvolumen von 200 bis 5000 Litern kombiniert werden. Sie erfüllt die Anforderungen der DIN EN 12828 sowie der VDI 4708 und unterstützt die Überwachung und Dokumentation des Gesamtsystems, inklusive der Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung.

Technische Daten

• Maximaler Arbeitsdruck: 10 bar
• Druckstufe: PN 10
• Leistungsaufnahme: 4,8 kW
• Anschlussspannung: 400 V
• Bauhöhe: 921 mm
• Für Heizsysteme bis: 24 bar
• Für Kühlsysteme bis: 48 bar
• Nennvolumen Gefäße: 200 bis 5000 l
• Kompressoren: 2 Stück
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Die Reflex Steuereinheit RS 400/2 T für Reflexomat bietet eine präzise und zuverlässige Druckhaltung in Heiz- und Kühlsystemen. Mit zwei Kompressoren, einer digitalen Steuerung und umfangreichen Überwachungsfunktionen stellt sie eine effiziente Lösung für den Betrieb von Druckhaltestationen dar und unterstützt die sichere Systemsteuerung bei einem maximalen Arbeitsdruck von 10 bar.
