Reflex S Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, Vollmembran, Weiß

Der Reflex S Ausdehnungsgefäß MAG 25 mit einem Nennvolumen von 25 Litern ist ein Membran-Druckausdehnungsgefäß, das speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen entwickelt wurde. Das Gefäß ist für Drücke bis 10 bar ausgelegt und eignet sich für Systeme mit einem Frostschutzmittelzusatz von 25 bis 50 Prozent. Die weiße Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche, während die Vollmembran aus Butylkautschuk (IIR) das Gefäß in Wasser- und Gasraum trennt.

Für welche Anwendungen ist das Reflex S MAG 25 geeignet?

Das Reflex S MAG 25 ist für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert. Es eignet sich für Anlagen mit einem Frostschutzmittelanteil von mindestens 25 bis maximal 50 Prozent und kann in Zentralheizungen sowie Kühlsystemen verwendet werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Das Gefäß ist mit metrischem Außengewindeanschluss (3/4 Zoll) ausgestattet und für die vertikale Platzierung vorgesehen. Befestigungslaschen, Füße oder eine feste Wandstütze sind bei diesem Modell nicht vorhanden.

Welche Normen und Zulassungen erfüllt das Reflex S MAG 25?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der Druckgeräterichtlinie 2014/68/EU. Für den Schweizer Markt besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter erfüllt.

Welche technischen Eigenschaften sind besonders hervorzuheben?

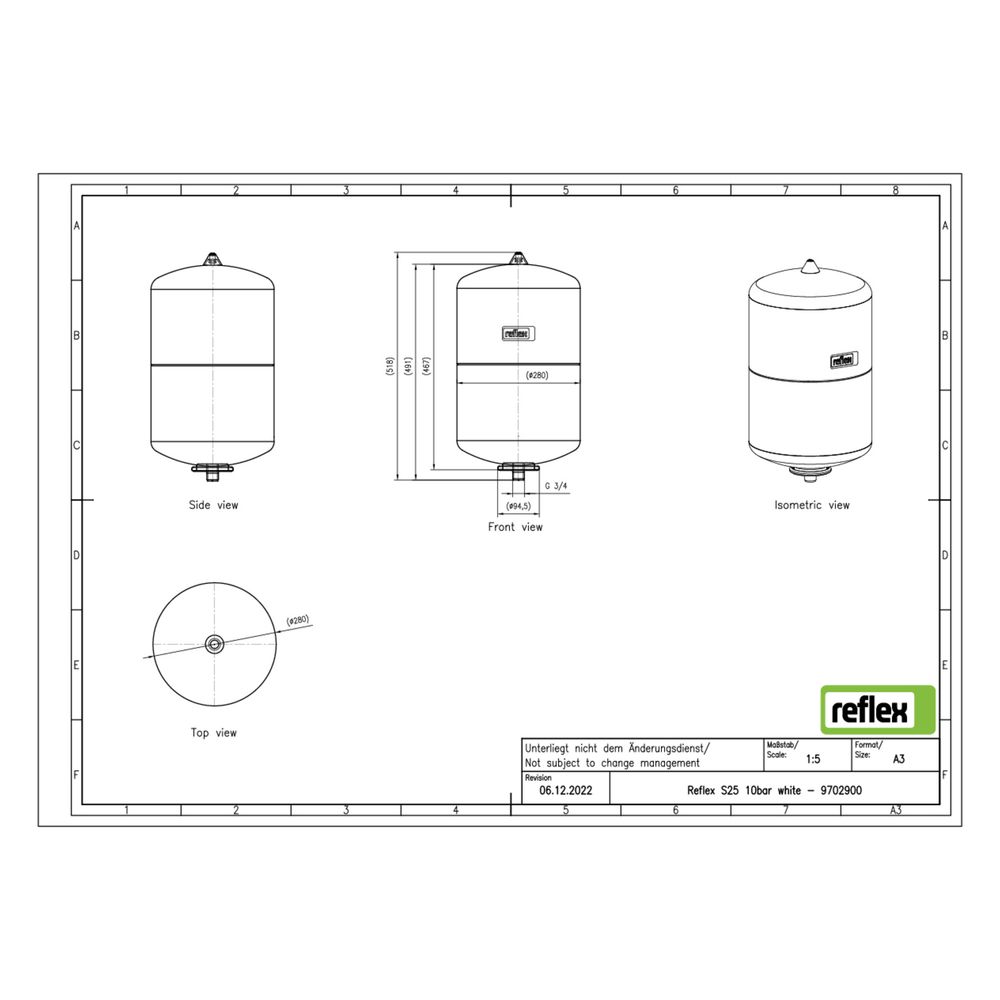

Das Reflex S MAG 25 verfügt über einen Vordruck von 1,5 bar und ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Die Bauhöhe beträgt 518 mm, der Durchmesser 280 mm und das Kippmaß 519 mm. Das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 °C geeignet. Es ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet und wird ohne Befestigungsmaterial geliefert.

Technische Daten

• Nennvolumen: 25 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Weiß
• Membranmaterial: Butylkautschuk (IIR)
• Vordruck: 1,5 bar
• Bauhöhe: 518 mm
• Durchmesser: 280 mm
• Kippmaß: 519 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Max. Glykol-Mischung: 50 %
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C

Das Reflex S Ausdehnungsgefäß MAG 25 bietet eine zuverlässige Lösung für geschlossene Solar-, Heiz- und Kühlwassersysteme mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 10 bar. Die robuste Bauweise mit langlebiger Epoxidharzbeschichtung und die Vollmembran aus Butylkautschuk ermöglichen eine sichere Trennung von Wasser- und Gasraum. Die Eignung für Frostschutzmittelzusätze bis 50 Prozent und die vertikale Montage machen das Gefäß vielseitig einsetzbar.
