Beschreibung
Reflex Flanschheizkörper Storatherm EFHR 35,0
Der Reflex Flanschheizkörper Storatherm EFHR 35,0 ist ein elektrisches Zusatzheizgerät zur Ergänzung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeichern sowie Storatherm Aqua Speicher-Wassererwärmern. Mit einer maximalen Leistung von 35 kW und drei umschaltbaren Leistungsstufen eignet sich der Heizkörper für den Dauerbetrieb bei einer maximalen Betriebstemperatur von 110 °C. Die Installation erfolgt über die Besichtigungsöffnung des Speichers, wobei der elektrische Anschluss bauseits vorgenommen wird.
Wie funktioniert der Reflex Flanschheizkörper EFHR 35,0?
Der EFHR 35,0 arbeitet als Elektro-Flanschheizkörper, der direkt in den Speicher eingebaut wird. Er erwärmt das Wasser elektrisch und unterstützt so die Hauptheizung. Die Temperatur lässt sich über einen integrierten Temperaturregler bis zu einem Sollwert von 85 °C einstellen. Ein Sicherheitstemperaturbegrenzer schaltet bei 110 °C ab, um Überhitzung zu verhindern. Die drei Leistungsstufen (35,0 kW, 26,4 kW, 17,5 kW) sind umklemmbar, was eine flexible Anpassung an den Wärmebedarf ermöglicht.
Welche technischen Merkmale zeichnen den EFHR 35,0 aus?

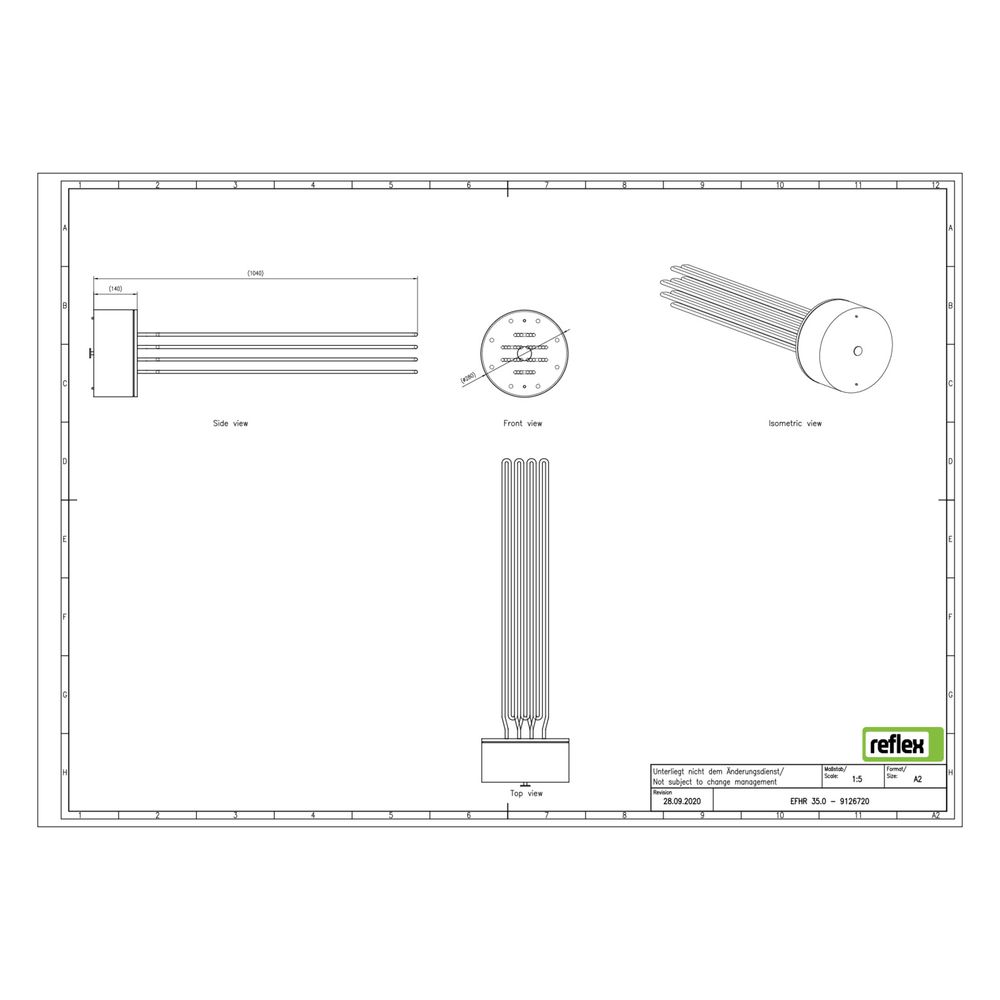

Der Heizkörper verfügt über einen Flansch mit einem Durchmesser von 280 mm und eine Einbaulänge von 900 mm. Die maximale Höhe beträgt 140 mm bei einer Breite von 225 mm. Das Heizelement besteht aus Edelstahl, was eine hohe Beständigkeit gegenüber Korrosion sicherstellt. Der Anschluss erfolgt über einen integrierten Anschlussklemmkasten mit einer elektrischen Versorgung von 400 V bei 50 Hz. Das Gerät ist für Wasserhärten bis maximal 14 °dH ausgelegt.
Wie erfolgt die Installation und der Anschluss?
Der Einbau des Flanschheizkörpers erfolgt über die vorhandene Besichtigungsöffnung des Speichers. Der Flansch und die Dichtung sind im Lieferumfang enthalten, was die Montage erleichtert. Der elektrische Anschluss und die Installation müssen bauseits durchgeführt werden. Das Gerät ist für den Dauerbetrieb zugelassen und sollte entsprechend den technischen Vorgaben installiert werden.
Technische Daten
- Leistungsstufen: 35,0 / 26,4 / 17,5 kW
- Betriebstemperatur maximal: 110 °C
- Temperaturregler Sollwert: bis 85 °C
- Flanschdurchmesser: 280 mm
- Einbaulänge: 900 mm
- Maximale Höhe: 140 mm
- Breite: 225 mm
- Gewicht: 11,30 kg
- Anschluss: 400 V / 50 Hz
- Werkstoff Heizelement: Edelstahl
- Wasserhärte maximal: 14 °dH
Der Reflex Flanschheizkörper Storatherm EFHR 35,0 bietet eine flexible und leistungsstarke elektrische Zusatzheizung für Storatherm Speicher. Mit drei umschaltbaren Leistungsstufen, einem integrierten Temperaturregler und einem Sicherheitstemperaturbegrenzer ist er für den Dauerbetrieb bei hohen Temperaturen ausgelegt und unterstützt effizient die Warmwasserbereitung oder Heizungsunterstützung.
Lieferumfang
- 1x Reflex Flanschheizkörper Storatherm EFHR 35,0
- 1x Flansch
- 1x Dichtung
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Zubehör |
| Hersteller-Produktgruppe | Storatherm Zubehör |
| Hersteller-Artikelnummer | 9126720 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9126720 |
| EAN-13 | 4036705166174 |
| Eintauchtiefe | 900,00 |
| Flanschdurchmesser | 280,00 |
| Gewicht | 14,04 kg |
| Temperatureinstellung | 0,00 - 110,00 |
| Werkstoff des Heizelements | Edelstahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
