Reflex Exvoid Twist Luft-Mikroblasenabscheider AT 22mm, mit Klemmring, 10 bar

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider AT 22mm mit Klemmringanschluss ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme. Er entfernt Mikroblasen zuverlässig und schnell aus geschlossenen flüssigkeitsgefüllten Anlagensystemen und ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu 50 Prozent geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C ist er vielseitig einsetzbar, auch in Solaranlagen.

Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?

Der Exvoid Twist arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre abgegeben. Dies sorgt für eine permanente und zuverlässige Entlüftung des Systems.

Für welche Systeme ist der Mikroblasenabscheider geeignet?

Der Reflex Exvoid Twist ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert. Er eignet sich für den Einsatz in Systemen mit Wasser oder Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Die Armatur ist auch für Solaranlagen geeignet und kann sowohl in vertikalen als auch horizontalen Rohrleitungen installiert werden, dank des 360° drehbaren Anschlusses.

Welche Anschluss- und Materialeigenschaften bietet der Exvoid Twist?

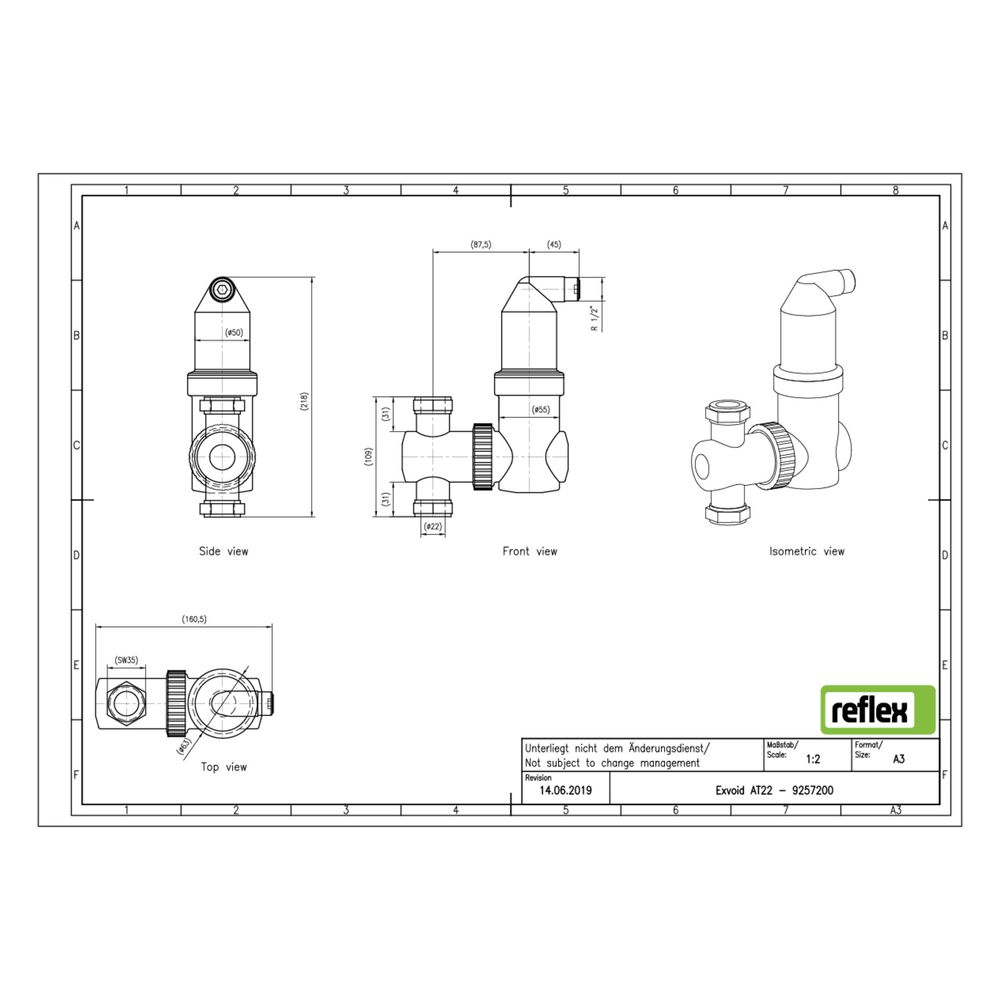

Der Mikroblasenabscheider verfügt über einen Klemmringanschluss mit einem Nenndurchmesser von 3/4 Zoll (DN 20) und einem Rohraußendurchmesser von 26,90 mm. Das Gehäuse besteht aus Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Baulänge beträgt 109 mm, und der Kvs-Wert liegt bei 10,5, was auf einen guten Durchfluss bei geringem Druckverlust hinweist.

Welche Betriebsparameter sind zu beachten?

Der Exvoid Twist ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann dauerhaft bei Mediumtemperaturen von 0 bis 110 °C betrieben werden. Die Durchflussleistung liegt im Bereich von 0,10 bis 1,25 m³/h. Eine Reinigung während des Betriebs ist nicht möglich, jedoch sorgt der automatische Entlüfter für eine kontinuierliche Funktion ohne manuelle Eingriffe.

Technische Daten

• Anschluss: Klemmring
• Nenndurchmesser: 3/4 Zoll (DN 20)
• Gehäusematerial: Messing
• Rohraußendurchmesser: 26,90 mm
• Baulänge: 109 mm
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 10,5
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Automatischer Entlüfter: integriert

Der Reflex Exvoid Twist Luft-Mikroblasenabscheider bietet eine effiziente und dauerhafte Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem Klemmringanschluss und der Eignung für Glykolgemische bis 50 Prozent ist er vielseitig einsetzbar und unterstützt die Systemleistung bei einem maximalen Betriebsdruck von 10 bar und Temperaturen bis 110 °C.
