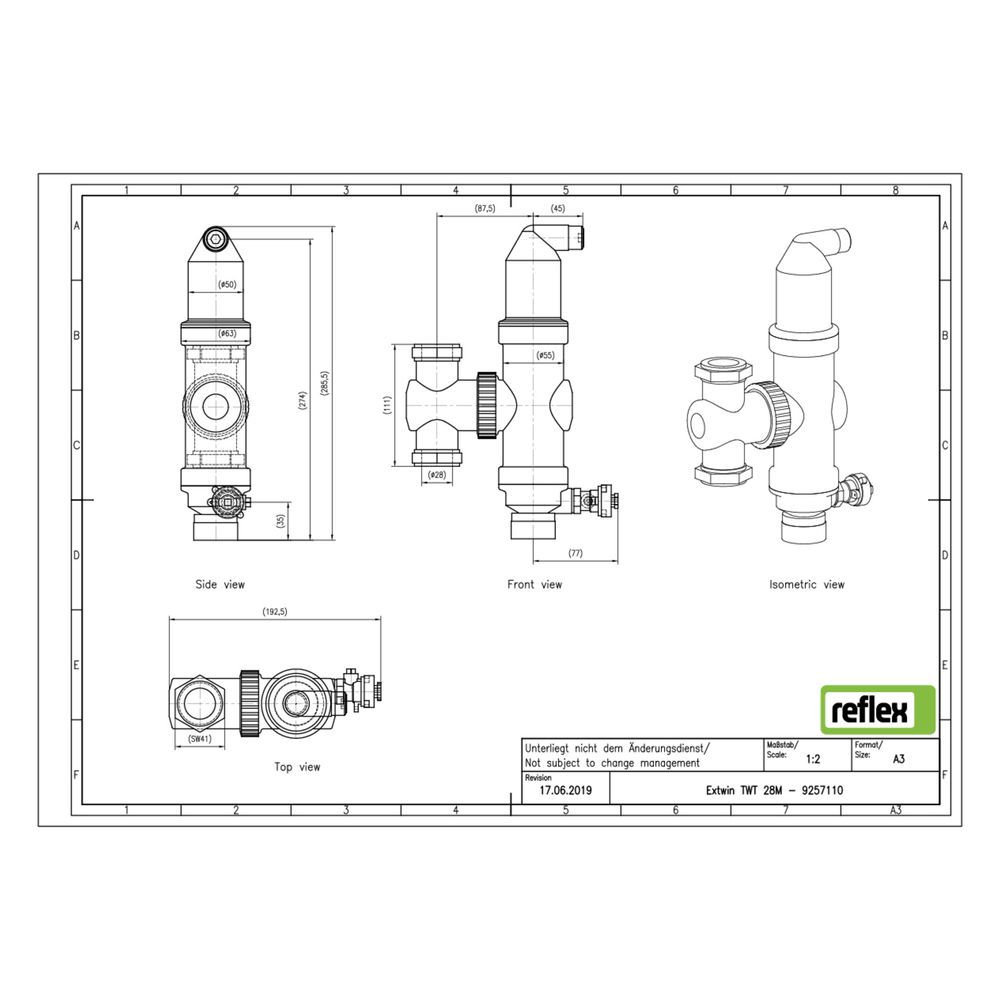

Reflex Extwin Twist Schmutzabscheider, Luft-Mikroblasenabscheider TWT 28 M, mit Klemmring und Magnet, 10 bar
Der Reflex Extwin Twist Schmutzabscheider TWT 28 M ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider aus Messing mit Klemmringanschluss und integriertem Hochenergie-Dauermagneten. Er ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen geeignet und kann Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50% verarbeiten. Der Absorber arbeitet bei einem maximalen Betriebsdruck von 10 bar und ist für Rohrleitungen mit einem Nenndurchmesser von 1 Zoll (25 mm) ausgelegt.
Wie funktioniert der Extwin Twist Schmutzabscheider?
Der Extwin Twist kombiniert die Funktionen eines Luft- und Mikroblasenabscheiders mit der eines Schmutzabscheiders. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil permanent in die Atmosphäre abgeleitet. Partikel ab einer Größe von 5,0 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Medium entfernt. Die Bauweise mit einem 360 Grad drehbaren Anschluss ermöglicht die Installation sowohl in vertikalen als auch horizontalen Rohrleitungen.
Welche Vorteile bietet der integrierte Magnet?
Der integrierte Hochenergie-Dauermagnet Easy Clip besteht aus einer isostatisch gepressten Neodym-Scheibe, die in eine Ansteckhülse aus TPE eingesetzt ist. Das axial ausgerichtete Magnetfeld separiert und fixiert ferromagnetische Partikel direkt in der Abscheidekammer. Der Magnet ist abnehmbar, sodass eine Reinigung ohne Betriebsunterbrechung möglich ist. Dies erleichtert die Wartung und trägt zur dauerhaften Systemsauberkeit bei.
Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?
Die Reinigung und Entleerung des Schmutzsammelraums kann über einen eigenen Entschlammungskugelhahn erfolgen, ohne dass der Betrieb unterbrochen werden muss. Dies ermöglicht eine einfache und effiziente Wartung des Systems.
Für welche Anwendungen ist der Extwin Twist geeignet?
Der Schmutzabscheider ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Medien wie Wasser und Wasser-Glykol-Gemische bis zu 50% Glykolanteil. Die Armatur ist nicht für offene Systeme oder Solaranlagen vorgesehen.
Technische Daten
- Anschluss: Klemmring
- Werkstoff Gehäuse: Messing
- Nenndurchmesser: 1 Zoll (25 mm)
- Rohraußendurchmesser: 33,70 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 110 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 2,00 m³/h
- Kvs-Wert: 12,20
- Ausführung: vertikal
- Magnetisches Funktionsprinzip: ja
- Automatischer Entlüfter: ja
- Geeignet für: geschlossene Systeme, Heizung, Kühlung
Der Reflex Extwin Twist Schmutzabscheider TWT 28 M bietet eine effiziente Kombination aus Mikroblasen-, Luft- und Schmutzabscheidung mit integriertem Magneten zur Entfernung ferromagnetischer Partikel. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C ist er ideal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und unterstützt eine zuverlässige Systempflege und -optimierung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257110 |
| Hersteller | Reflex |
| Anschluss | Klemmring |
| Artikelnummer | REFLEX-9257110 |
| Ausführung | vertikal |
| Baulänge | 111,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705172625 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 3,01 kg |
| Kvs-Wert | 12,20 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 33,70 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
