Reflex Variomat VS 1 Steuereinheit für Pumpendruckhaltung, Control Basic

Die Reflex Variomat VS 1 Steuereinheit für Pumpendruckhaltung, Control Basic, ist eine modulare und vollautomatische Lösung zur Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizwasser- und Kühlkreisläufen. Sie eignet sich für den Einsatz in lärmsensiblen Bereichen und ist kompatibel mit Variomat Grund- und Folgegefäßen mit Nennvolumen von 200 bis 5.000 Litern, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich.

Wie funktioniert die Druckhaltung mit der Variomat VS 1?

Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe in Kombination mit einem robusten, schmutzunempfindlichen Motorkugelhahn, der als Überströmeinrichtung mit vorgeschaltetem Schmutzfänger dient. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Variomat Grund- oder Folgegefäßes. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Alle Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Steuerungsfunktionen bietet die Control Basic Einheit?

Die Control Basic Steuerung ist in einem robusten Kunststoffgehäuse untergebracht und umfasst eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie einer zweizeiligen Klartextanzeige. Diese zeigt Systemdruck, Gefäßfüllniveau sowie alle relevanten Betriebs- und Störmeldungen an. LED-Anzeigen informieren über Betriebsmodi und allgemeine Fehlermeldungen. Die Kommunikationselektronik beinhaltet eine RS 485 Schnittstelle für optionale Kommunikationskomponenten, einen potenzialfreien Ausgang zur Sammelmeldung, einen digitalen Eingang zur Signalverarbeitung eines Kontaktwasserzählers sowie einen 230 V Ausgang für den Anschluss niveauabhängiger Nachspeise- und Entgasungsstationen.

Wie wird die Entgasung und Nachspeisung optimiert?

Die Systemwasserentgasung erfolgt durch eine patentierte, vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung wird kontrolliert durchgeführt, mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Das System verarbeitet Signale eines Kontaktwasserzählers zur Maximalmengenbegrenzung und zur Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung. Dadurch wird eine umfassende Dokumentation und Kontrolle des Gesamtsystems ermöglicht.

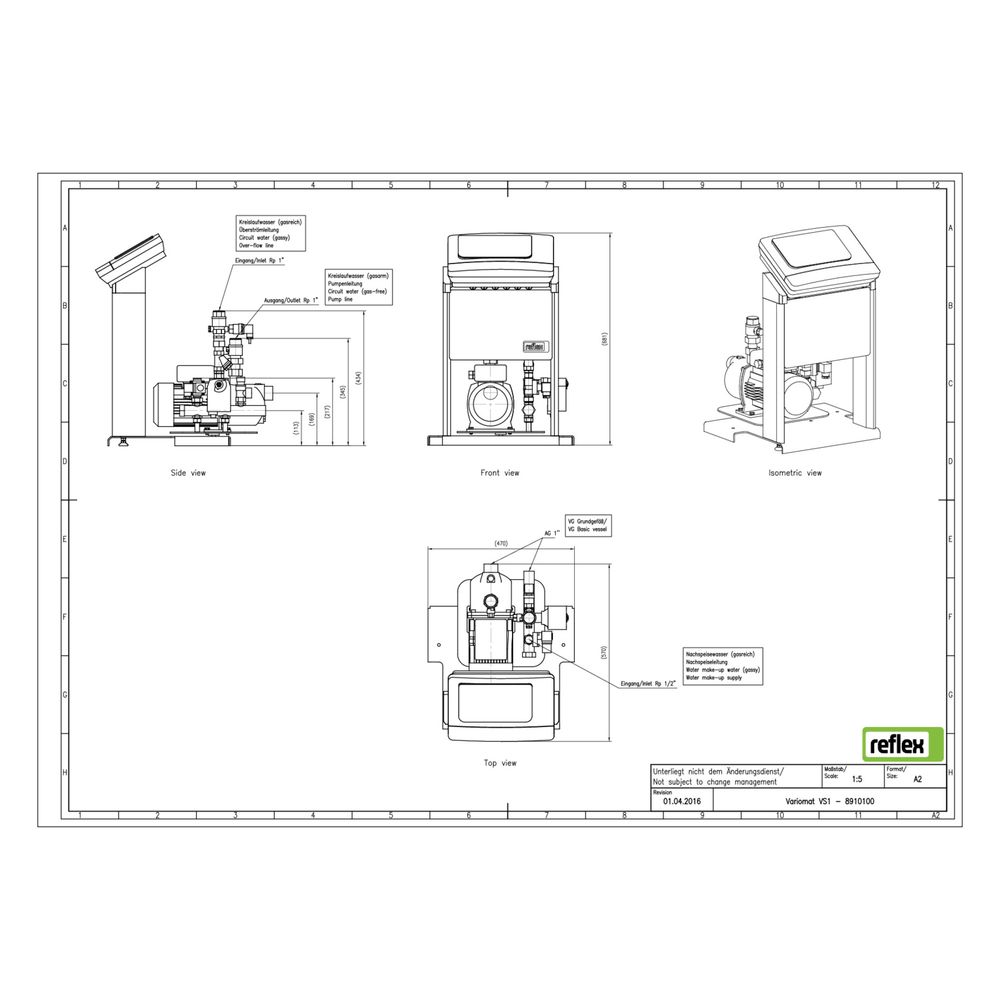

Wie ist die Variomat VS 1 aufgebaut und installiert?

Die Steuereinheit besteht aus einem Hydraulikteil und der Control Basic Steuerung, die ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden sind. Die Einheit ist komplett montiert, anschlussfertig nach VDE-Vorschriften verdrahtet und wird mit Netzanschlusskabel und Stecker geliefert. Die Systemanschlüsse verfügen über integrierte Absperrungen, was die Installation erleichtert.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Leistungsaufnahme: 0,70 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 6 bar (PN 6)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Bauhöhe: 681 mm
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Koppelbar: ja
• Wirkprinzip: Pumpe

Die Reflex Variomat VS 1 Steuereinheit bietet eine zuverlässige und flexible Lösung zur Druckhaltung in Heiz- und Kühlsystemen. Mit ihrer robusten Hydraulik, der präzisen elektronischen Steuerung und der automatisierten Entgasungs- und Nachspeisefunktion stellt sie eine effiziente Systemkomponente dar, die sich besonders für lärmsensible Umgebungen eignet. Die kompakte Bauhöhe von 681 mm und die einfache Installation mit integrierten Absperrungen unterstützen eine schnelle Inbetriebnahme.
