Reflex Variomat Giga GS 3 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat Giga GS 3 ist eine Steuereinheit für pumpengesteuerte Druckhaltestationen, die speziell für hohe Leistungen und Drücke ausgelegt ist. Die Steuerung ist für den Einsatz in Heiz- und Kühlsystemen mit Nennvolumen von 1.000 bis 5.000 Litern konzipiert, wobei Sondergrößen bis 20.000 Liter auf Anfrage erhältlich sind. Typische Anwendungsbereiche sind industrielle und gewerbliche Anlagen, die eine präzise Druckhaltung und Systemüberwachung erfordern.

Wie funktioniert die Variomat Giga GS 3 Steuereinheit?

Die Variomat Giga GS 3 steuert und überwacht pumpengesteuerte Druckhaltestationen. Sie ist mit der zugehörigen Variomat Giga GH Hydraulik funktionsfähig verdrahtet und ermöglicht eine vollautomatische Druckhaltung mit einer Genauigkeit von plus/minus 0,2 bar. Die Steuerung umfasst eine Pumpenüberwachung, eine patentierte vollautomatische Überströmregelung zur optimierten Systemwasserentgasung sowie eine kontrollierte Nachspeisung mit automatischer Unterbrechung und Störmeldung bei Überschreitung von Laufzeit oder Zyklenanzahl. Das System verarbeitet zudem Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und Kapazitätsauswertung.

Welche Ausstattung bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse integriert und verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllniveau sowie allen relevanten Betriebs- und Störmeldungen. Die Steuerung verfügt über Schnittstellen wie RS485, eine serielle TTL-Schnittstelle, potenzialfreie Ausgänge und galvanisch getrennte analoge Ausgänge. Ein Steckplatz für ein HMS Network Modul oder eine SD-Karte ermöglicht Datenauslesung und Softwareaktualisierung.

Wie ist die Leistungselektronik und Verdrahtung ausgeführt?

Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit montiert und wird über einen Hauptschalter an der Gehäuseaußenseite mit Spannung versorgt. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse sind mit integrierten Absperrungen ausgestattet. Ein Kabelmanagement für externe Anschlüsse und Montageplätze für optionale Module sind vorhanden.

Für welche Systemparameter und Einsatzbedingungen ist die Variomat Giga GS 3 geeignet?

Die Steuereinheit ist für Heizsysteme bis 100 °C und Kühlsysteme bis 200 °C ausgelegt. Der maximale Arbeitsdruck beträgt 16 bar (PN 16). Die Anlage kann für Sonderanlagen mit Absicherungstemperaturen über 110 °C und höheren Druckstufen nach EN 12953 beziehungsweise TRD 604 Blatt 2 eingerichtet werden. Das Nennvolumen der Gefäße liegt zwischen 1.000 und 5.000 Litern, mit Sondergrößen bis 20.000 Litern auf Anfrage.

Wie unterstützt die Variomat Giga GS 3 die Systemüberwachung und Dokumentation?

Die Steuerung verfügt über eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine Sammelstörmeldung. Sie dokumentiert und kontrolliert das Gesamtsystem hinsichtlich Systemdruck, Gefäßfüllniveau, Pumpenfunktion, Überströmkugelhahn und Nachspeiseventil. Die Bedienung erfolgt über das Touchdisplay mit Hilfetexten für sämtliche Funktionen, was eine einfache Programmierung und Überwachung ermöglicht.

Technische Daten

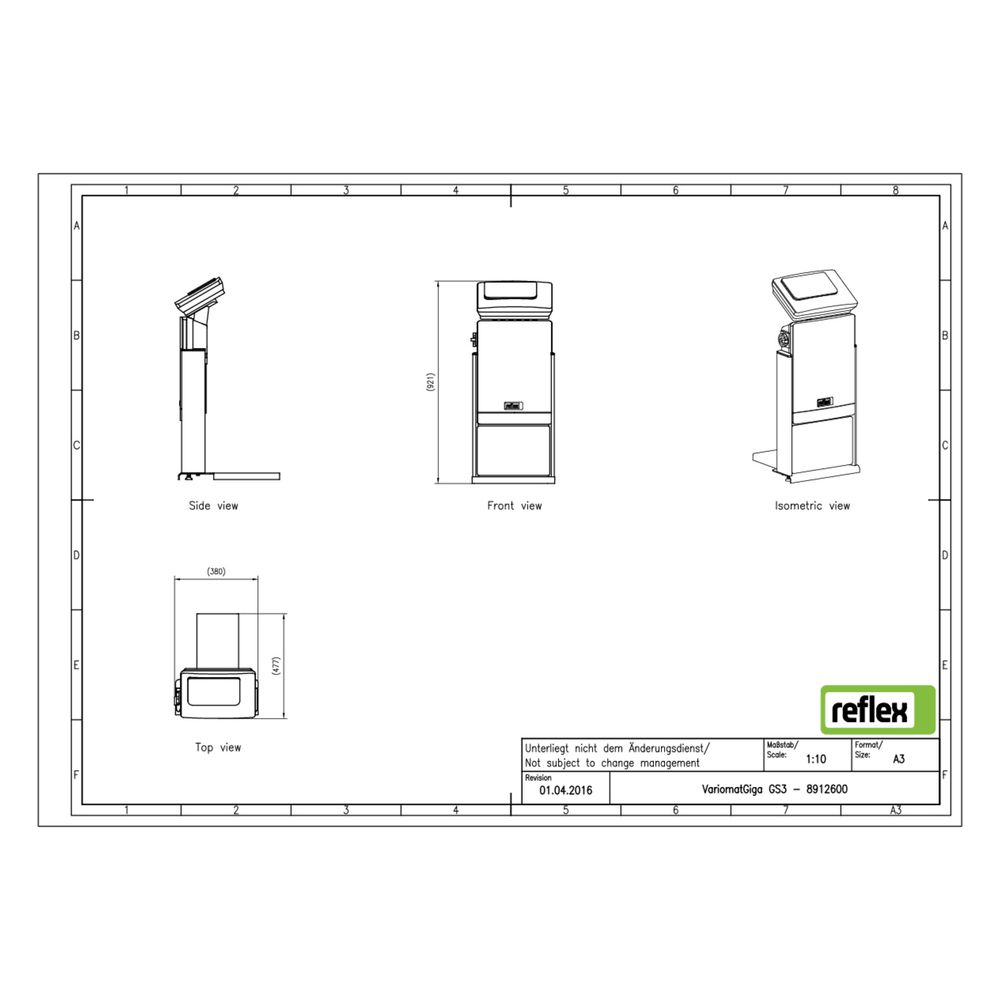

• Bauhöhe: 921 mm
• Leistungsaufnahme: 6 kW
• Anschlussspannung: 400 V
• Max. Mediumtemperatur (Dauerbetrieb): 90 °C
• Max. Arbeitsdruck: 16 bar (PN 16)
• Für Heizsysteme bis: 100 °C
• Für Kühlsysteme bis: 200 °C
• Nennvolumen Gefäße: 1.000–5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
• Koppelbar: ja

Die Reflex Variomat Giga GS 3 Steuereinheit bietet eine präzise und vollautomatische Steuerung für pumpengesteuerte Druckhaltestationen in Heiz- und Kühlsystemen. Mit einer Leistungsaufnahme von 6 kW, einer maximalen Mediumtemperatur von 90 °C und einem Arbeitsdruck bis 16 bar ist sie für anspruchsvolle Anwendungen geeignet. Die integrierte Control Touch Bedieneinheit ermöglicht eine komfortable Überwachung und Steuerung aller relevanten Systemparameter.
