Reflex Steuereinheit RS 300/1 T für Reflexomat, 1 Kompressor, 6 bar, Control Touch

Der Reflex Steuereinheit RS 300/1 T für Reflexomat mit Control Touch ist eine kompressorgesteuerte Druckhaltestation, die speziell für geschlossene Heiz- und Kühlwassersysteme entwickelt wurde. Mit einem maximalen Arbeitsdruck von 6 bar und einer maximalen Mediumtemperatur von 90 °C eignet sich die Steuereinheit für Heizsysteme bis 24 kW und Kühlsysteme bis 48 kW. Die Steuerung erfolgt über eine moderne Mikroprozessorsteuerung mit Touch-Bedienung, die eine präzise Druckhaltung und Nachspeisewassersteuerung ermöglicht.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 300/1 T?

Die Druckhaltung wird durch ein Pneumatikmodul realisiert, das einen Druckluftkompressor mit einem Druckluftmagnetventil als Überströmeinrichtung kombiniert. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Systemdruckmessung erfolgt über einen elektronischen Sensor, der eine Druckhaltung innerhalb der Grenzen von plus/minus 0,1 bar ermöglicht. Die Steuerung überwacht den Kompressor und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl, um eine kontrollierte und sichere Druckhaltung zu ermöglichen.

Welche Funktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie stellt Hilfetexte für alle Funktionen bereit und zeigt grafisch sowie in Klartext den Systemdruck, das Gefäßfüllniveau, Betriebs- und Störmeldungen sowie das Funktionsschema an. Die Steuerung signalisiert den aktiven Betriebsmodus, sammelt Störmeldungen und überwacht Minimalfüllniveau, Kompressor, Luftmagnetventil und Nachspeiseventil. Die Kommunikation erfolgt über RS485-Schnittstellen, eine serielle TTL-Schnittstelle und potenzialfreie Ausgänge zur Weiterleitung von Sammelmeldungen.

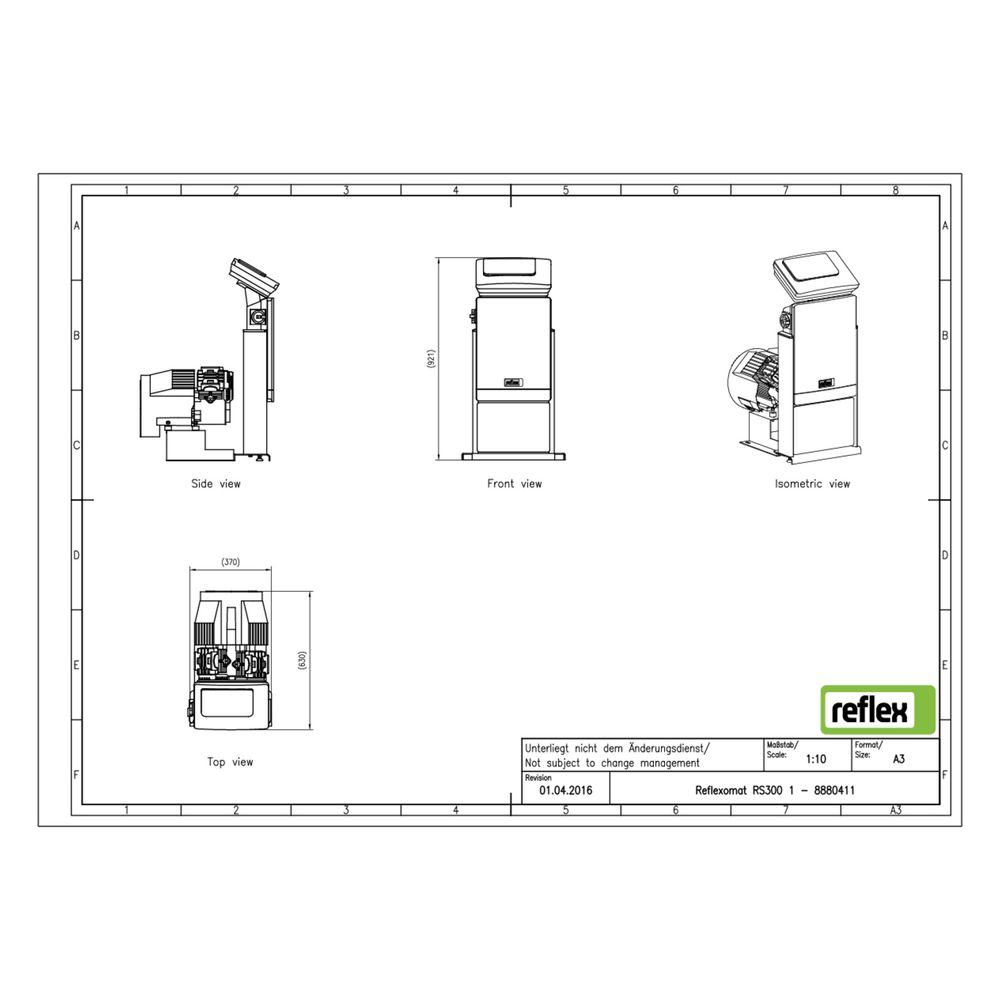

Wie ist die Steuereinheit aufgebaut und montiert?

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das ergonomisch und wartungsfreundlich gestaltet ist. Das Pneumatikteil beinhaltet den Druckluftkompressor, das Luftmagnetventil, das Sicherheitsventil, den elektronischen Drucksensor und die Verbindungsleitungen. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse als Tableau horizontal montiert, mit der Option einer separaten vertikalen Wandmontage bis zu drei Meter Entfernung. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit und ist komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet.

Welche Steuerungs- und Kommunikationsmöglichkeiten sind vorhanden?

Die Steuerung bietet Schnittstellen wie RS485 für Daten- und Kommunikationszwecke, eine serielle TTL-Schnittstelle zum Anschluss von IO-Platinen sowie galvanisch getrennte analoge Ausgänge zur Systemdruckauswertung. Ein Steckplatz für ein Kompakt-Busmodul oder eine SD-Karte ermöglicht Datenauslesung und Softwareaktualisierung. Zudem ist ein 230 V Ausgang für den Anschluss niveauabhängiger Nachspeise- und Entgasungsstationen vorhanden. Die Steuerung unterstützt die Auswertung von Kontaktwasserzählern und optional die Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung.

Welche Normen und Anforderungen erfüllt die Reflex Steuereinheit RS 300/1 T?

Die Steuereinheit ist nach DIN EN 12828 und den Anforderungen der VDI 4708 gefertigt und verfügt über ein CE-Kennzeichen. Sie entspricht den geltenden Sicherheits- und Qualitätsstandards für den Einsatz in Heiz- und Kühlkreisläufen.

Technische Daten

• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 90 °C
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 400 V
• Für Heizsysteme bis: 24 kW
• Für Kühlsysteme bis: 48 kW
• Bauhöhe: 921 mm
• Nennvolumen Gefäße: 200 bis 5000 l
• Wirkprinzip: Kompressor
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Die Reflex Steuereinheit RS 300/1 T mit Control Touch bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme bis 48 kW. Die Kombination aus kompressorgesteuerter Pneumatik und moderner Mikroprozessorsteuerung ermöglicht eine effiziente und sichere Regelung des Systemdrucks bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 90 °C.
