Reflex Steuereinheit RS besides ab RG 800 für Reflexomat, Control Basic

Der Reflex Steuereinheit RS besides ab RG 800 für Reflexomat, Control Basic ist eine kompressorgesteuerte Druckhaltestation zur präzisen Druckhaltung und Nachspeisewassersteuerung in geschlossenen Heiz- und Kühlkreisläufen. Sie ist ausgelegt für Gefäßnennvolumen von 200 bis 5000 Litern und eignet sich für Heizsysteme bis 24 kW sowie Kühlsysteme bis 48 kW. Die Steuereinheit ist werkseitig auf dem Grundgefäß montiert und anschlussfertig verdrahtet, inklusive Netzanschlusskabel und Stecker.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS besides?

Die Druckhaltung wird pneumatisch über einen Druckluftkompressor in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Alternativ ist eine Druckluftfremdeinspeisung möglich. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Grundgefäßes RG oder Folgegefäßes RF. Die Systemdruckmessung erfolgt mittels elektronischem Sensor und ermöglicht eine Regelung innerhalb der Grenzen von plus/minus 0,1 bar. Die Kompressorüberwachung ist in die Steuerung integriert, um einen sicheren Betrieb zu unterstützen.

Welche Steuerungs- und Bedienfunktionen bietet die Control Basic Einheit?

Die Control Basic Steuerung ist in einem robusten Kunststoffgehäuse untergebracht und verfügt über eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr. Sie bietet eine zweizeilige Klartextanzeige für Systemdruck, Gefäßfüllniveau sowie alle relevanten Betriebs- und Störmeldungen. LED-Anzeigen informieren über Betriebsmodi und allgemeine Fehlermeldungen. Die Steuerung umfasst einen differenzierenden Fehler- und Parameterspeicher und ermöglicht die Kommunikation über eine RS 485 Schnittstelle. Weitere Funktionen sind ein potenzialfreier Ausgang zur Sammelmeldung, ein digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers sowie ein 230 V Ausgang für den Anschluss niveauabhängiger Nachspeise- und Entgasungsstationen.

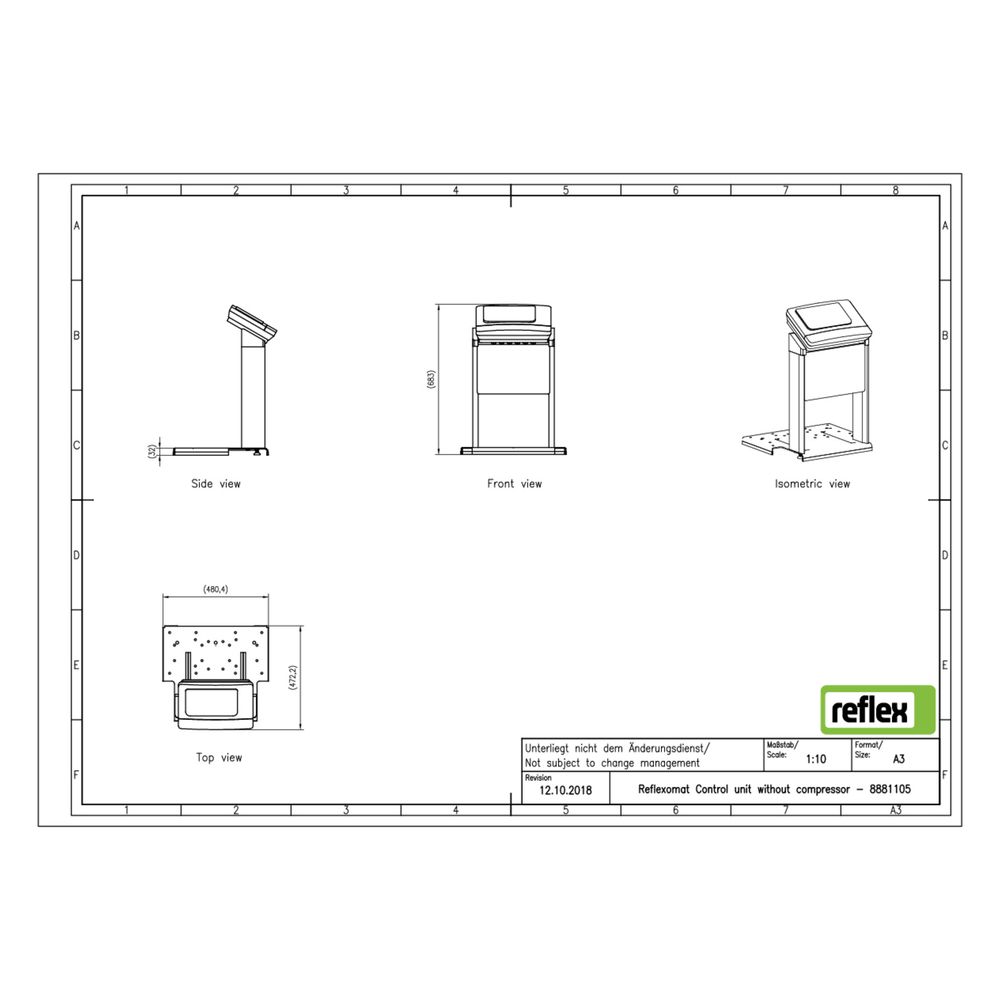

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit ist ergonomisch und wartungsfreundlich in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Sie ist komplett montiert und nach VDE-Vorschriften verdrahtet. Der elektrische Anschluss erfolgt über ein Anschlusskabel mit Stecker an 230 V. Die Steuereinheit ist werkseitig auf dem Grundgefäß montiert, das als Ausdehnungsgefäß mit einem Nennvolumen von bis zu 500 Litern dient.

Welche Funktionen zur Nachspeisung und Systemüberwachung sind integriert?

Die Steuereinheit ermöglicht eine kontrollierte Nachspeisung mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Die Auswertung eines Kontaktwasserzählers ist möglich, ebenso eine optionale Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Diese Funktionen unterstützen die Dokumentation und Kontrolle des Gesamtsystems hinsichtlich der relevanten Betriebsparameter.

Technische Daten

• Nennvolumen Gefäß: 200-5000 l
• Anschlussspannung: 230 V
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistung Heizsystem: bis 24 kW
• Leistung Kühlsystem: bis 48 kW
• Bauhöhe: 690 mm
• Wirkprinzip: Kompressor
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Koppelbar: ja
• Digitale Steuerungseinheit: ja

Die Reflex Steuereinheit RS besides ab RG 800 für Reflexomat, Control Basic bietet eine präzise und zuverlässige Druckhaltung für Heiz- und Kühlsysteme mit einer Leistung von bis zu 24 kW beziehungsweise 48 kW. Die integrierte Mikroprozessorsteuerung mit umfangreichen Überwachungs- und Kommunikationsfunktionen sorgt für eine effiziente und sichere Systemsteuerung bei Temperaturen bis 90 °C.

Lieferumfang

• 1x Reflex Steuereinheit RS besides ab RG 800 für Reflexomat, Control Basic
• 1x Netzanschlusskabel mit Stecker
