Reflex Reflexomat RG Ausdehnungsgefäß MAG 4000, Nennvolumen 4000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 4000 ist ein kompressorgesteuertes Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert und zeichnet sich durch seine robuste Bauweise sowie die Einhaltung relevanter Normen und Richtlinien aus. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine zuverlässige Druckhaltung erfordern.

Wie ist das Reflexomat RG Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran, die nach DIN EN 13831 gefertigt ist. Die Innen- und Außenflächen des Gefäßes sind kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Absicherung ist ein bauteilgeprüftes Luftsicherheitsventil (SV) integriert, das für die Sicherheit im Betrieb sorgt.

Welche Funktionen und Ausstattungsmerkmale bietet das Reflexomat RG?

Das Gefäß ist mit einer seitlich angeschweißten Muffe ausgestattet, die den Anschluss eines Membranbruchmelders ermöglicht. Zusätzlich ist ein Messumformer für die Niveaumessung integriert, der eine präzise Überwachung des Füllstands erlaubt. Die Steuereinheit für die kompressorgesteuerte Druckhaltung ist werkseitig auf dem Grundgefäß montiert und regelt den Druck in der Anlage zuverlässig.

Welche Normen und Richtlinien erfüllt das Ausdehnungsgefäß?

Das Reflexomat RG entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Für die Schweiz gilt, dass bei einem Produkt von PSV mal VN kleiner oder gleich 3000 bar mal Liter keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht.

Technische Daten

• Nennvolumen: 4000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C

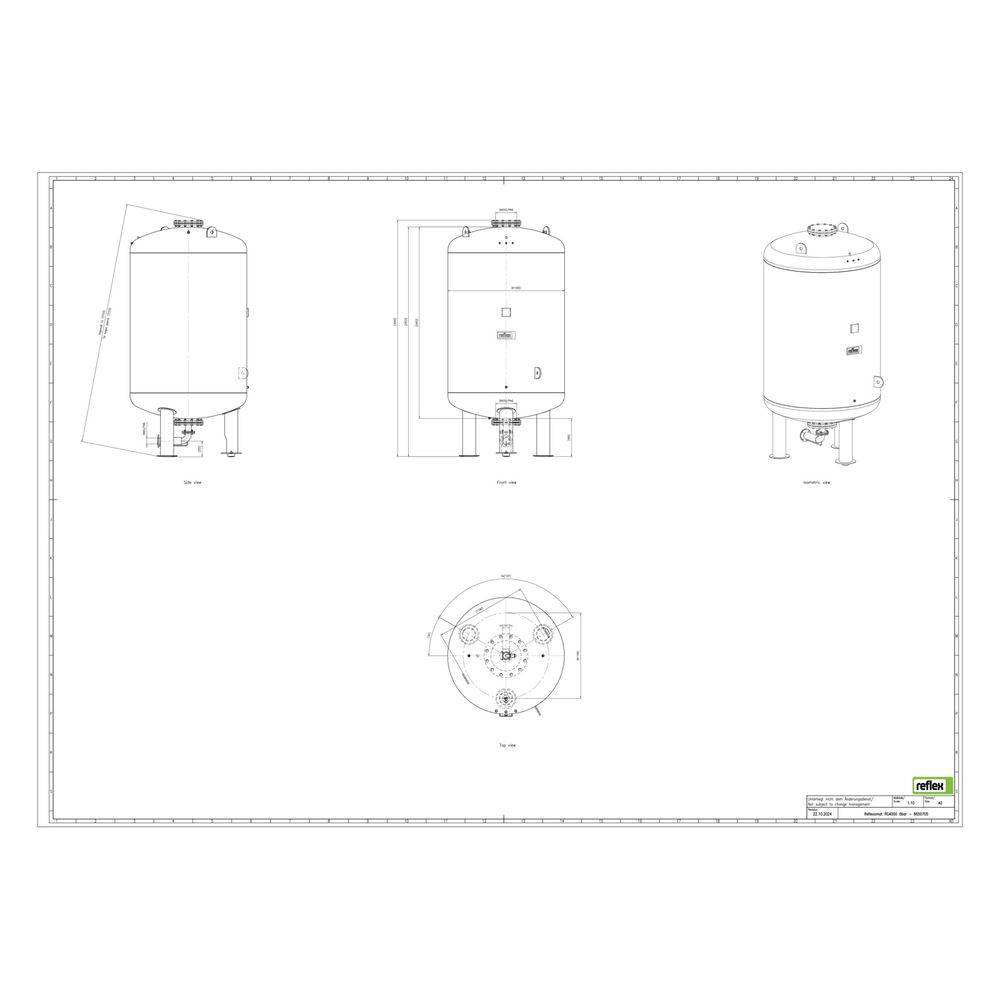

• Bauhöhe: 3053 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend (nicht horizontal)

Das Reflexomat RG Ausdehnungsgefäß MAG 4000 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwasseranlagen. Mit seinem großen Nennvolumen von 4000 Litern, der robusten Bauweise und der integrierten Steuereinheit stellt es eine effiziente Komponente für industrielle Anwendungen dar, die eine präzise und sichere Druckregelung erfordern.
