Reflex Reflexomat RG Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 3000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist grau, stehend mit Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 sowie eine kunststoffbeschichtete Innen- und Außenfläche.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG dient als Grundgefäß in einer kompressorgesteuerten Druckhaltestation, die den Druck in Heiz- und Kühlwassersystemen reguliert. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Das Ausdehnungsgefäß nimmt Volumenänderungen des Mediums auf und sorgt so für eine stabile Druckregelung im System.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für die Absicherung des Systems sorgt. Zudem verfügt es über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, der mit einem Messumformer für die Niveaumessung kombiniert ist. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Für welche Einsatzbereiche ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000. Aufgrund seiner Bauweise und Zulassungen ist es für den Einsatz in industriellen und gewerblichen Anlagen geeignet, die eine zuverlässige Druckhaltung erfordern.

Welche technischen Eigenschaften zeichnen das Reflexomat RG aus?

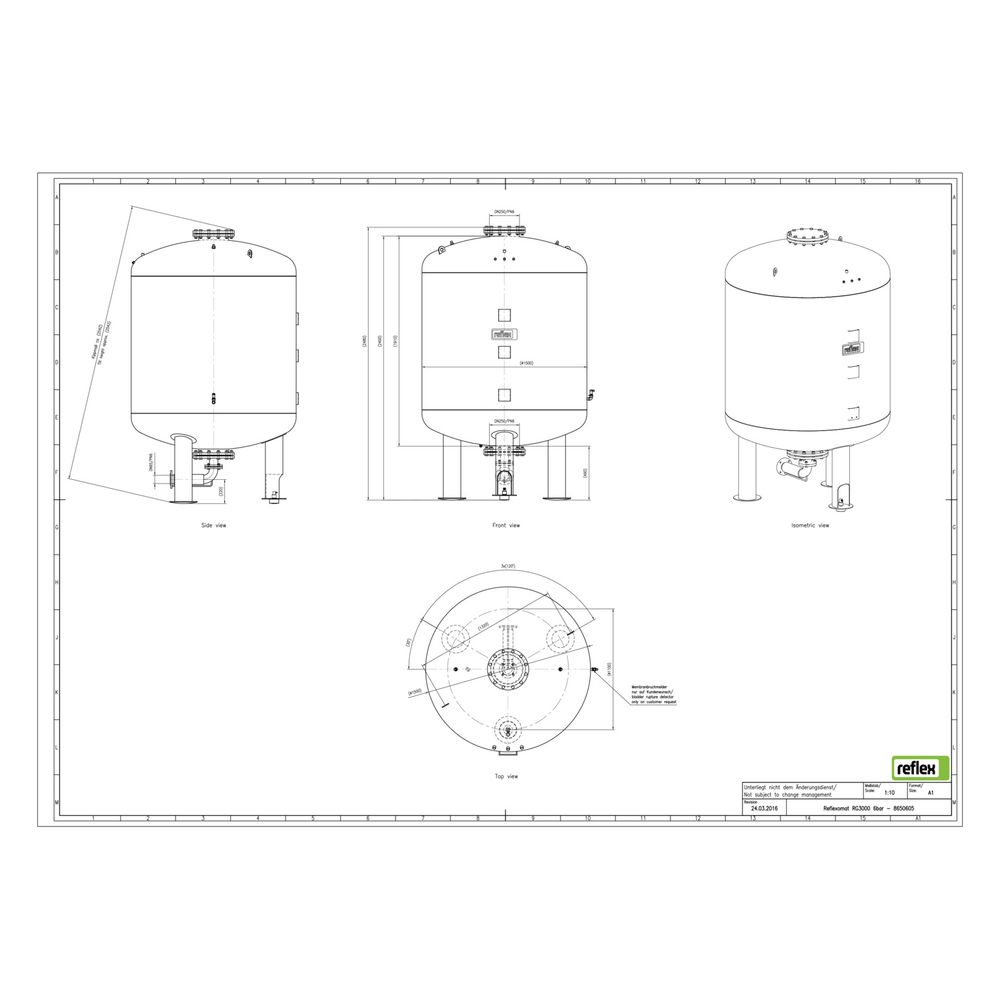

Das Gefäß hat eine Bauhöhe von 2480 mm und einen Durchmesser von 1500 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Die Membran besteht aus Butyl und ist nach DIN EN 13831 zertifiziert. Das Gefäß ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 2480 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßbeschichtung: innen und außen kunststoffbeschichtet
• Druckstufe: PN 6

Das Reflexomat RG Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen von 3000 Litern, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile und sichere Systemfunktion bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
