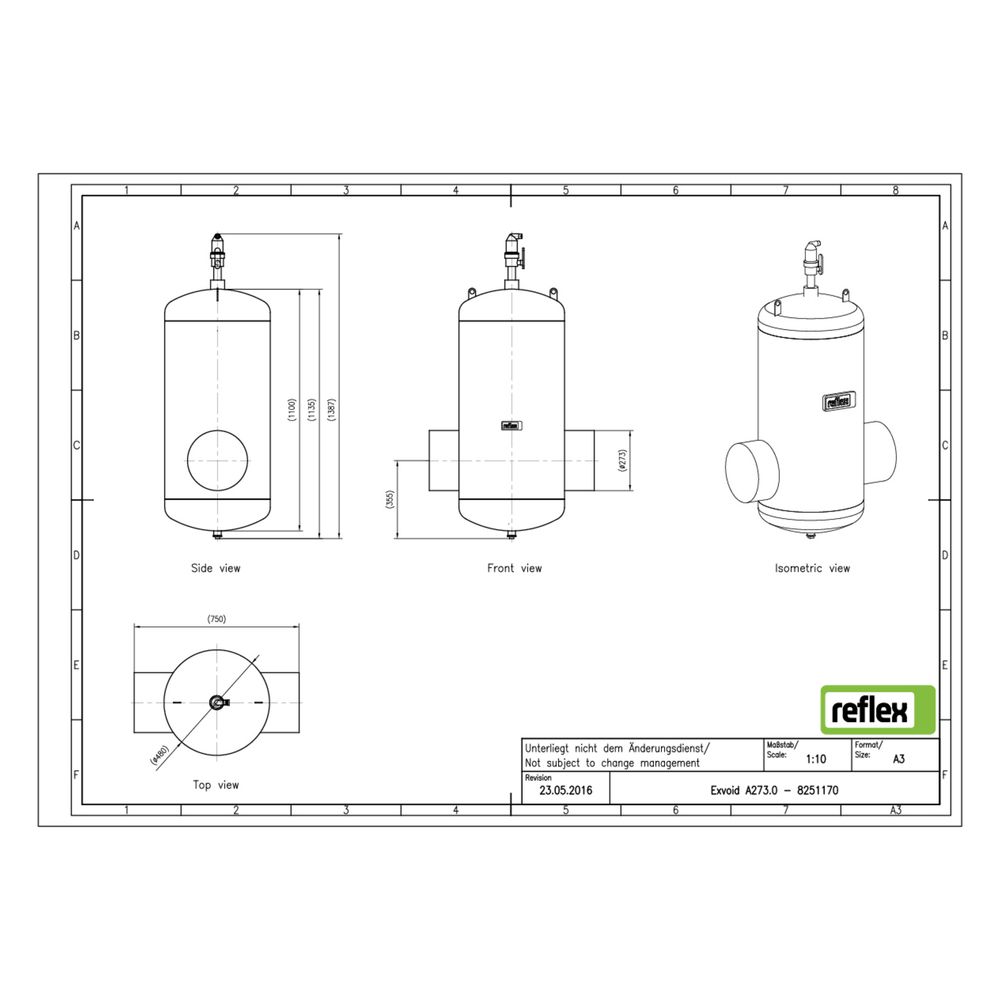

Reflex Exvoid Luft-Mikroblasenabscheider A 237mm, mit Schweißstutzen, 10 bar
Der Reflex Exvoid Luft-Mikroblasenabscheider A 237mm mit Schweißstutzen ist eine spezialisierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Mikroblasen zuverlässig aus Wasser und Wasser-Glykol-Gemischen bis zu einem Mischverhältnis von 50/50%. Mit einem maximalen Betriebsdruck von 10 bar und einer Baulänge von 750 mm ist der Abscheider besonders für den Einsatz in anspruchsvollen technischen Umgebungen geeignet, darunter auch Solaranlagen.
Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?
Der Abscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effiziente Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.
Für welche Systeme ist der Reflex Exvoid geeignet?
Der Mikroblasenabscheider ist für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er ist kompatibel mit Wasser und Wasser-Glykol-Gemischen bis zu 50 % Glykolanteil. Die Ausführung mit Schweißstutzen und Stahlgehäuse ermöglicht eine robuste und langlebige Konstruktion.
Welche technischen Merkmale zeichnen den Reflex Exvoid aus?
Der Reflex Exvoid verfügt über einen Nenndurchmesser von 10 Zoll (250 mm) und einen Rohraußendurchmesser von 273 mm. Die Baulänge beträgt 750 mm. Er arbeitet mit einem maximalen Betriebsdruck von 10 bar und ist für Mediumtemperaturen von 0 bis 110 °C ausgelegt. Die Strömungsrichtung ist variabel, und das Gerät arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effektive Mikroblasenabscheidung unterstützt.
Technische Daten
- Nenndurchmesser: 10 Zoll (250 mm)
- Rohraußendurchmesser: 273 mm
- Baulänge: 750 mm
- Maximaler Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Maximale Glykol-Mischung: 50 %
- Kvs-Wert: 1185,7
- Durchflussleistung: 0,10 bis 288 m³/h
- Werkstoff Gehäuse: Stahl
- Anschlussart: Schweißstutzen
- Strömungsrichtung: variabel
Der Reflex Exvoid Luft-Mikroblasenabscheider A 237mm mit Schweißstutzen bietet eine zuverlässige Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, dem hohen maximalen Betriebsdruck von 10 bar und der Eignung für Wasser-Glykol-Gemische bis 50 % unterstützt er die Betriebssicherheit und Effizienz von geschlossenen Anlagensystemen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8251170 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8251170 |
| Ausführung | horizontal |
| Baulänge | 750,00 |
| Durchflussleistung | 0,10 - 288,00 |
| EAN-13 | 4036705118463 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 108 kg |
| Kvs-Wert | 1185,70 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit abnehmbarem Filter | nein |
| Mit automatischem Entlüfter | ja |
| Mit Isolierung | nein |
| Mit Kupplungen | nein |
| Nenndurchmesser | 10 Zoll (250) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 273,00 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Variable Strömungsrichtung | ja |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
