Reflex S Ausdehnungsgefäß MAG 33, Nennvolumen 33l, 10 bar, Vollmembran, Grau

Der Reflex S Ausdehnungsgefäß MAG 33 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Arbeitsdruck von 10 bar. Es ist speziell für den Einsatz in geschlossenen Solar-, Heiz- und Kühlwassersystemen konzipiert und eignet sich besonders für Anlagen mit einem Frostschutzmittelzusatz von bis zu 50 Prozent. Die graue Ausführung verfügt über eine langlebige Epoxidharzbeschichtung und ist für eine maximale Systemtemperatur von 120 °C ausgelegt.

Für welche Systeme ist das Reflex S Ausdehnungsgefäß geeignet?

Das Reflex S Ausdehnungsgefäß ist für geschlossene Solar-, Heiz- und Kühlwassersysteme ausgelegt. Es erfüllt die Anforderungen der DIN EN 13831 und ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Das Gefäß ist für den Einsatz in Systemen mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet und kann in Anlagen mit einer maximalen Betriebstemperatur von 70 °C betrieben werden. Es ist nicht für den Einsatz mit Leitungswasser vorgesehen.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht tauschbare Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Polster unterteilt. Die Membran ist bis zu einem Volumen von 33 Litern als Vollmembran ausgeführt. Das Gehäuse ist mit einer robusten Epoxidharzbeschichtung versehen, die eine lange Lebensdauer unterstützt. Das Ausdehnungsgefäß ist vertikal zu platzieren und verfügt über Befestigungslaschen zur sicheren Montage.

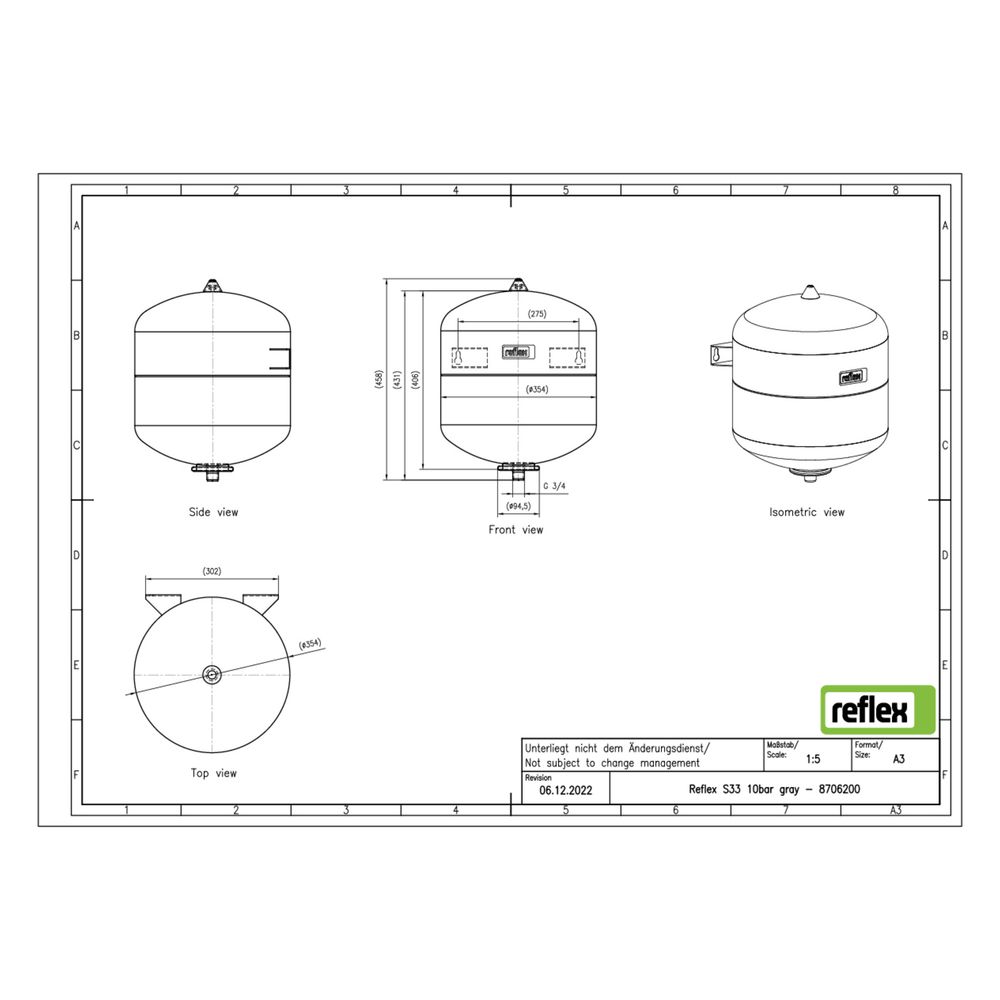

Welche Anschlüsse und Maße hat das Reflex S 33?

Das Ausdehnungsgefäß ist mit einem metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgestattet. Die Bauhöhe beträgt 455 mm, der Durchmesser 354 mm und das Kippmaß 576 mm. Es ist nicht mit Füßen oder Befestigungsmaterial ausgestattet, sondern wird über die Befestigungslaschen montiert.

Welche Betriebsparameter sind zu beachten?

Das Reflex S Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und hat einen Vordruck von 1,5 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 °C, die maximale Systemtemperatur darf 120 °C nicht überschreiten. Das Gefäß ist nicht mit einem Sicherheitsventil oder Manometer ausgestattet.

Technische Daten

• Nennvolumen: 33 Liter
• Maximaler Arbeitsdruck: 10 bar
• Farbe: Grau
• Bauhöhe: 455 mm
• Durchmesser: 354 mm
• Kippmaß: 576 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 1,5 bar
• Maximale Mediumtemperatur: 70 °C
• Maximale Systemtemperatur: 120 °C
• Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex S Ausdehnungsgefäß MAG 33 bietet eine zuverlässige Lösung für die Druckkompensation in geschlossenen Solar-, Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 33 Litern, einem maximalen Arbeitsdruck von 10 bar und einer robusten Epoxidharzbeschichtung ist es für den Einsatz in Anlagen mit Frostschutzmittelzusätzen bis 50 Prozent geeignet und sorgt für eine sichere Druckregelung bei Temperaturen bis 70 °C.
