Beschreibung
Reflex Variomat VG 200 Ausdehnungsgefäß MAG, Nennvolumen 200l, Vollmembran, Grau
Der Reflex Variomat VG 200 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 200 Litern. Es gehört zur Variomat Serie und ist für den Einsatz in ein- oder zwei-pumpengesteuerten Druckhaltestationen konzipiert. Das drucklose Gefäß ist gegenüber der Atmosphäre geschlossen und eignet sich für geschlossene Heizungs- und Wassersysteme.

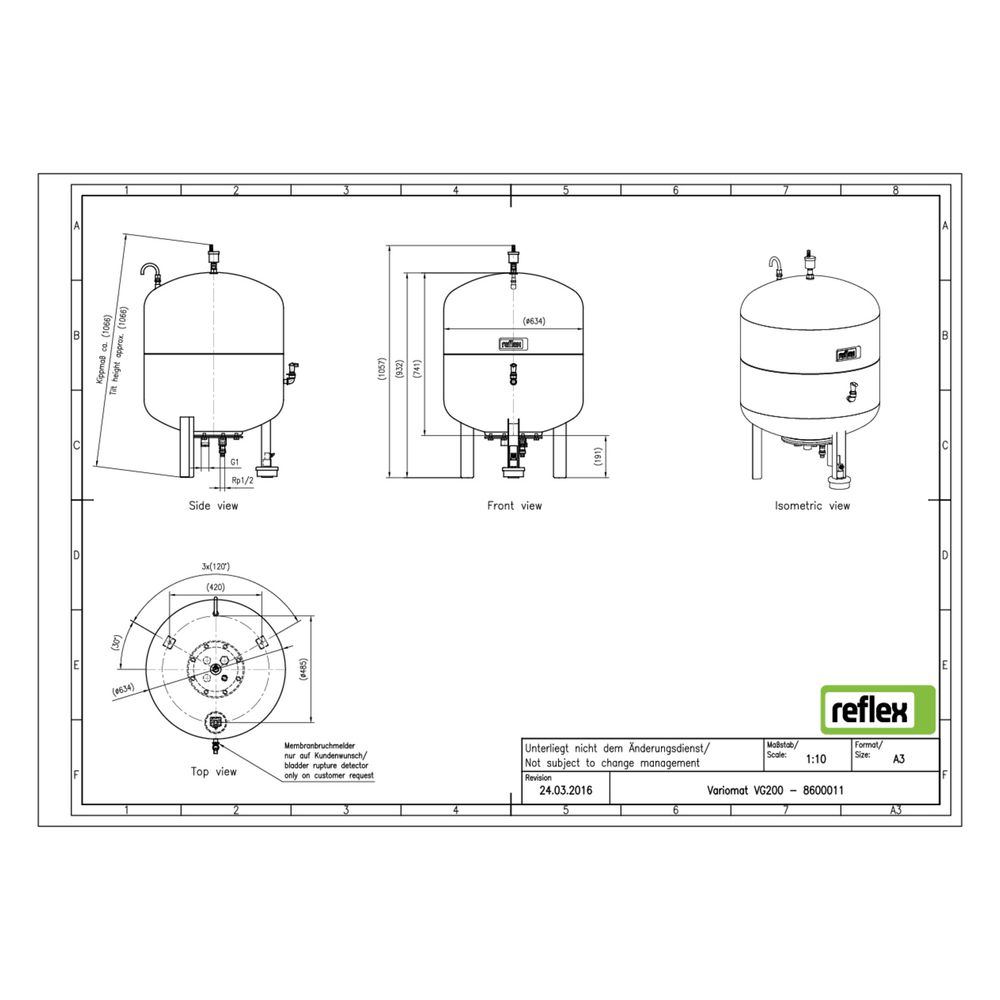

Wie ist das Variomat VG 200 Ausdehnungsgefäß konstruiert?
Das stehend ausgeführte Gefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Vollmembran nach DIN EN 13831. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr integriert, das eine sichere Entlüftung ermöglicht.
Welche Funktionen und Überwachungsmöglichkeiten bietet das Ausdehnungsgefäß?
Das Gefäß ist mit einer angeschweißten seitlichen Muffe zum Anschluss eines Membranbruchmelders ausgestattet, der eine frühzeitige Erkennung von Membranbeschädigungen ermöglicht. Ein integrierter Messumformer erlaubt die präzise Niveaumessung und unterstützt die Überwachung des Füllstands.
Für welche Betriebsbedingungen ist das Variomat VG 200 ausgelegt?
Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) und eine maximale Mediumtemperatur von 70 °C ausgelegt. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Bauhöhe beträgt 1057 mm, der Durchmesser 634 mm.
Welche Normen und Richtlinien erfüllt das Ausdehnungsgefäß?
Das Reflex Variomat VG 200 entspricht der EU-Druckgeräterichtlinie 2014/68/EU. Die Konstruktion erfolgt gemäß DIN EN 13831, VDI 4708 und AD 2000, was die Qualität und Sicherheit des Produkts ermöglicht.
Technische Daten
- Nennvolumen: 200 Liter
- Bauhöhe: 1057 mm
- Durchmesser: 634 mm
- Maximaler Arbeitsdruck: 6 bar (PN 6)
- Maximale Mediumtemperatur: 70 °C
- Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
- Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat VG 200 Ausdehnungsgefäß bietet eine robuste und zuverlässige Lösung für die Druckhaltung in pumpengesteuerten Heizungs- und Wassersystemen. Mit seiner hochwertigen Bauweise, der integrierten Niveaumessung und den Überwachungsfunktionen unterstützt es eine sichere und effiziente Betriebsweise.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8600011 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8600011 |
| Bauhöhe | 1057,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705113550 |
| Gewicht | 38 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 33,70 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
