Reflex Exdirt Schmutzabscheider vertikal D 80 V, mit F1 Flansch, 6 bar

Der Reflex Exdirt Schmutzabscheider vertikal D 80 V mit F1 Flansch ist eine Armatur zur effizienten Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern aus Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen. Er ist geeignet für Wasser und Wasser/Glykolgemische bis zu einem Mischverhältnis von 50/50% und für einen maximalen Betriebsdruck von 6 bar ausgelegt. Die Montage erfolgt mit Normeinbaulänge F1 nach DIN EN 558:2017-05.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das speziell gestaltete Abscheideelement Flowpac entfernt selbst kleinste Partikel aus dem Flüssigkeitsstrom. Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, ohne den Betrieb zu unterbrechen. Optional kann der Schmutzabscheider mit einem Magneteinsatz (Exferro) erweitert werden, um ferromagnetische Partikel zusätzlich zu separieren.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50% Glykol betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Welche Anschluss- und Bauarten sind verfügbar?

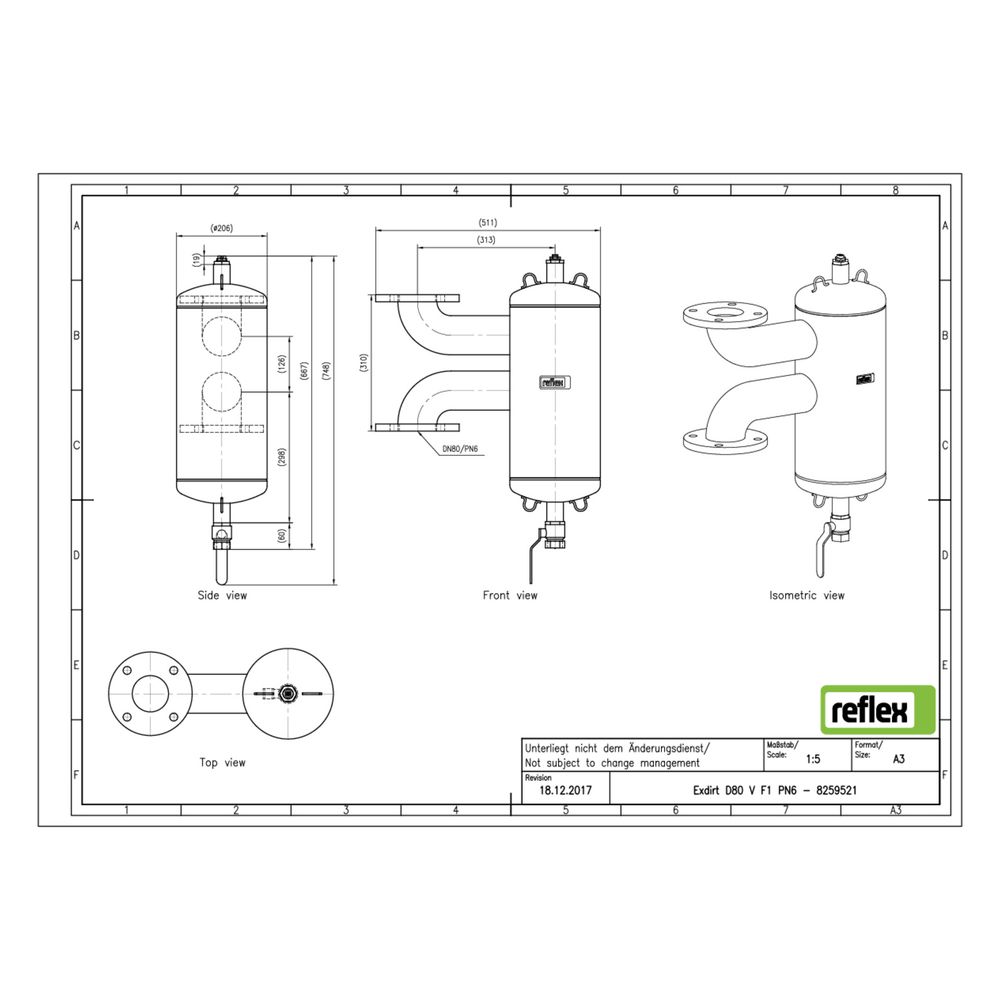

Der Schmutzabscheider ist vertikal ausgeführt und verfügt über einen Flanschanschluss mit einem Nenndurchmesser von DN 80. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 88,90 mm, die Baulänge 310 mm. Kupplungen sind nicht integriert.

Wie hoch sind Durchflussleistung und Druckbereich?

Der Reflex Exdirt ist für einen maximalen Arbeitsdruck von 6 bar (PN 6) ausgelegt. Die Durchflussleistung liegt zwischen 0,10 und 27,00 m³/h. Der Kvs-Wert beträgt 142,7, was auf einen geringen Druckverlust hinweist.

Technische Daten

• Typ: Schmutzabscheider
• Ausführung: vertikal
• Anschluss: Flansch (F1 Normeinbaulänge)
• Werkstoff Gehäuse: Stahl
• Nenndurchmesser: DN 80
• Rohraußendurchmesser: 88,90 mm
• Baulänge: 310 mm
• Max. Arbeitsdruck: 6 bar
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Durchflussleistung: 0,10 bis 27,00 m³/h
• Kvs-Wert: 142,7
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider schützt Heiz- und Kühlsysteme durch die Entfernung von Schmutzpartikeln ab 5 Mikrometern und ist für Betriebsdrücke bis 6 bar sowie Durchflussleistungen bis 27 m³/h ausgelegt. Die Möglichkeit zur Reinigung während des Betriebs und die optionale magnetische Partikelseparation erhöhen die Betriebssicherheit und Lebensdauer der Anlagen.
