Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 100, mit Flansch, 8-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 100 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem horizontalen Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus Wasser oder Wasser/Glykolgemischen bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen empfindliche Geräte an Hochpunkten geschützt werden sollen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin kombiniert die Funktionen eines Luft- und Mikroblasenabscheiders mit einem Schmutzabscheider. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgegeben. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom. Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Extwin ist für die Verwendung mit Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent ausgelegt. Er ist speziell für geschlossene Systeme konzipiert und eignet sich sowohl für Heiz- als auch Kühlsysteme. Offene Systeme oder Solaranlagen sind nicht vorgesehen.

Welche Ausführungen und Anschlussarten sind verfügbar?

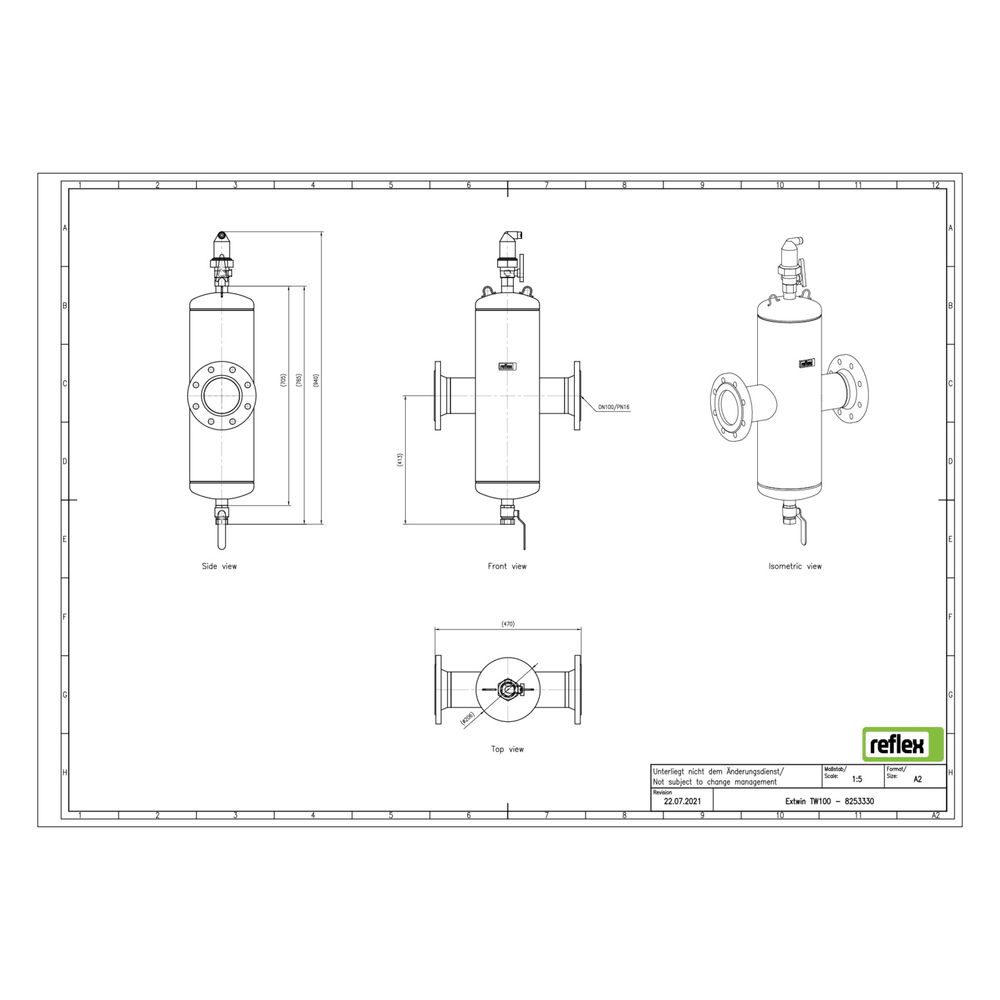

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss (DN 20 auch mit Klemmringanschluss) sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Das hier beschriebene Modell verfügt über einen horizontalen Flanschanschluss mit 8-Loch-Flansch und einem Rohraußendurchmesser von 114,3 mm.

Welche zusätzlichen Funktionen und Erweiterungen bietet der Extwin?

Der Schmutzabscheider verfügt über ein magnetisches Funktionsprinzip zur Separierung ferromagnetischer Partikel, das optional durch den Magneteinsatz Exferro erweitert werden kann. Die Armatur arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effektive Abscheidung von Gasen und Schmutzpartikeln sicherstellt. Eine Reinigung während des Betriebs ist nicht möglich, jedoch kann die Entleerung des Schmutzsammelraums ohne Unterbrechung erfolgen.

Technische Daten

• Nenndurchmesser: DN 100
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 47 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 244,3
• Baulänge: 470 mm
• Rohraußendurchmesser: 114,3 mm
• Automatischer Entlüfter: integriert, absperrbar
• Reinigung während des Betriebs: nicht möglich

Der Reflex Extwin Schmutzabscheider TW DN 100 bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 47 m³/h schützt er empfindliche Anlagenteile effektiv vor schädlichen Partikeln und Gasen. Die integrierte Entlüftung und die einfache Entschlammung ohne Betriebsunterbrechung erhöhen die Betriebssicherheit und Wartungsfreundlichkeit.
